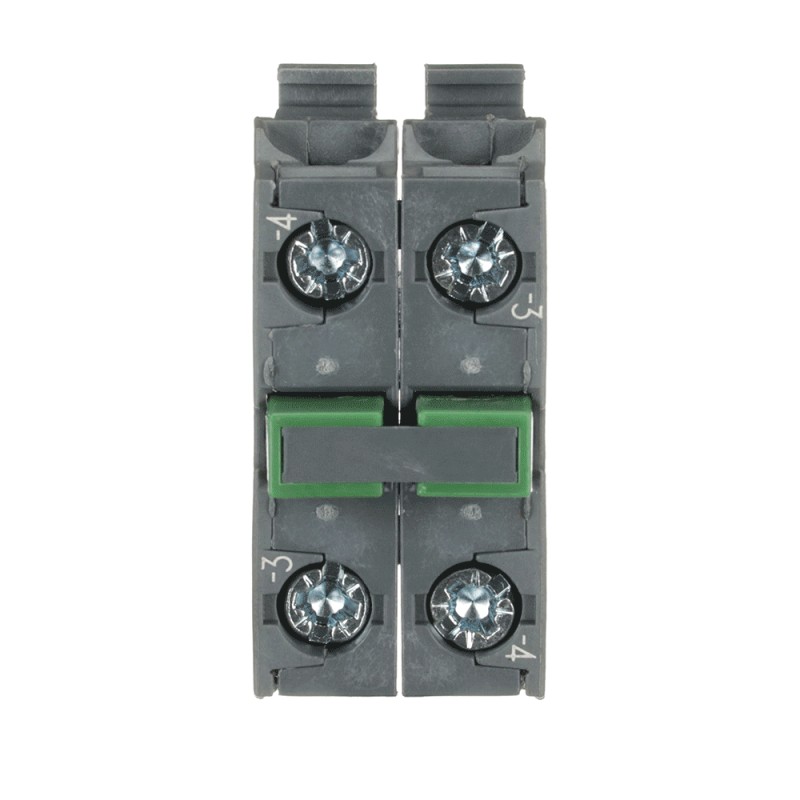

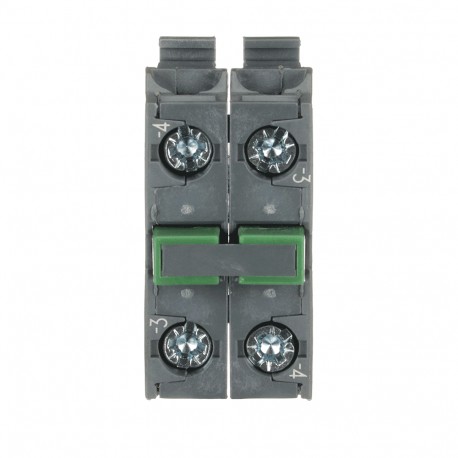

1SFA611610R2002 ABB BLOQUE CONTACTOS MCB-20B
1SFA611610R2002
ABB
BLOQUE CONTACTOS MCB-20B
MCB-20B Contact Block
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Mando y señalización > Elementos mando y señalizacion PDA
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 8536508000 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SFC151007C02__ |
| Instrucciones y manuales | 1SFC151011M0201 |
| Vídeo de marketing | 1SFC151037V0001 |
| Dimensiones | |
| Ancho del product | 0.02 m |
| Alto del producto | 0.044 m |
| Largo del product | 0.028 m |
| Peso del product | 0.04 kg |
| Técnica | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Iluminación | No iluminado |
| Tipo de montaje | Rear mounting |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 2 |
| Grado de contaminación | 3 |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal de operación | Maximum 690 V |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 5 A |
| (125 V) 0.55 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V AC) 6 A |
| (120 V) 8 A | |
| Pérdida de potencia | Máximo 5 W |
| Durabilidad mecánica | 10 million |
| Capacidad de conexión | Flexible con férula 1 x 0.75...2.5 mm² |
| Flexible con férula 2 x 0.75...2.5 mm² | |
| Flexible con férula aislada 1 x 0.75...2.5 mm² | |
| Flexible con férula aislada 2 x 0.75...2.5 mm² | |
| Flexible 1 x 0.75 ... 2.5 mm² | |
| Flexible 2 x 0.75 ... 2.5 mm² | |
| Sólido 1 x 0.75...2.5 mm² | |
| Sólido 2 x 0.75...2.5 mm² | |
| Tipo de conexión | Abrazadera de tornillo |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 0.9 N·m |
| Longitud de pelado del cable | 8 mm |
| Adecuado para | MP1 |
| MP2 | |
| MP3 | |
| MP4 | |
| MPD1 | |
| MPD2 | |
| MPD3 | |
| MPD4 | |
| MPD5 | |
| MPD11 | |
| MPD12 | |
| MPD13 | |
| MPD14 | |
| MPD15 | |
| MPD16 | |
| MPM1 | |
| MPM2 | |
| KP6 | |
| MPET3 | |
| MPEP3 | |
| MPEK3 | |
| MPET4 | |
| MPEP4 | |
| MPEK4 | |
| MPMT3 | |
| MPMT4 | |
| MPMP3 | |
| MPMP4 | |
| M2SS1 | |
| M2SS2 | |
| M2SS3 | |
| M2SS4 | |
| M2SS5 | |
| M2SS6 | |
| M3SS1 | |
| M3SS2 | |
| M3SS3 | |
| M3SS4 | |
| M3SS5 | |
| M3SS6 | |
| M3SS7 | |
| M3SS8 | |
| M3SSC1 | |
| M3SSC2 | |
| M3SSC3 | |
| M3SSC4 | |
| M3SSC5 | |
| M3SSC6 | |
| M3SSC7 | |
| M3SSC8 | |
| M2SSK1 | |
| M2SSK2 | |
| M2SSK3 | |
| M3SSK1 | |
| M3SSK2 | |
| M3SSK3 | |
| MTS1 | |
| MTS2 | |
| MTS3 | |
| MJS1 | |
| MJS2 | |
| MJS5 | |
| MJS6 | |
| MJS7 | |
| MJS8 | |
| MJS11 | |
| MJS12 | |
| Adecuado para la clase de producto | Pilot Devices |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | 1x 18...14 AWG |
| 2x 18...14 AWG | |
| Ambiente | |
| Grado de protección | Terminals IP20 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006479 |
| Información sobre RoHS | 2CMT2022-006498 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006523 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | SEMKO_SE30016M2 |
| Certificado CQC | CQC2005010304154103 |
| Certificado cULus | UL-E76003-20140513 |
| Declaración de conformidad - CCC | 2020980305001528 |
| Declaración de conformidad - CE | 2CMT2015-005452 |
| Declaración de conformidad - UKCA | 2CMT2020-006121 |
| Certificado DNV GL | E-14107 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | bolsa 10 pieza |
| Embalaje Nivel 1 Ancho | 0.11 m |
| Embalaje Nivel 1 Largo | 0.15 m |
| Embalaje Nivel 1 Alto | 0.02 m |
| Embalaje Nivel 1 Peso | 0.4 kg |
| Embalaje Nivel 1 EAN | 7320500307823 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | S |
| ETIM 6 | EC000041 - Auxiliary contact block |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39122221 |
| Código de categoría granular de IDEA (IGCC) | 5219 >> Switch part or accessory |
| Número E (Finlandia) | 2339559 |
| Número E (Noruega) | 4372993 |
| Número E (Suecia) | 3717130 |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 2 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 6 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Otros |
| Portalámparas (EF000048) | Ninguno |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF MANDO Y SEÑALIZACIÓN CATÁLOGO ES.pdf | 6 Mbytes |
|
| BLOQUE CONTACTOS MCB-20B - ABB - MCB-20B - 1SFA611610R2002 | 105 Kbytes |
|
| MCB-20B 1SFA611610R2002 ABB BLOQUE CONTACTOS MCB-20B | 52 Kbytes |
|
