> ABB>Contactores y relés térmicos>Minicontactores B6-B7>GJL1313001R0101 ABB BC73010 MINICONT. 24V CC TOR
ANUNCIAR
Anterior producto Siguiente producto

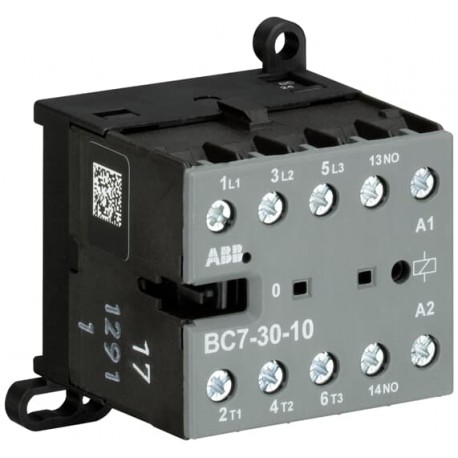

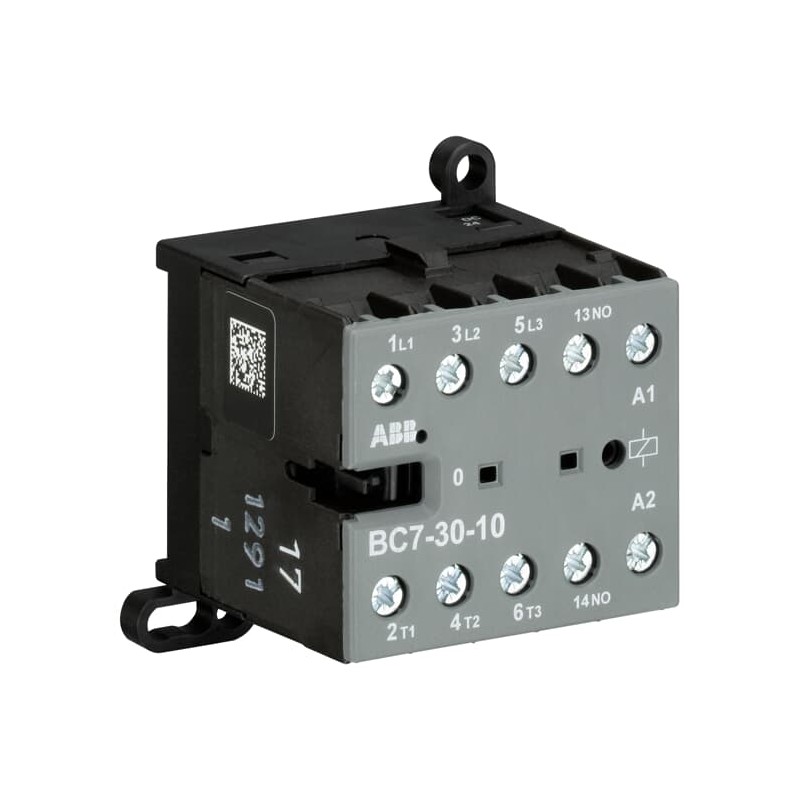

GJL1313001R0101 ABB BC73010 MINICONT. 24V CC TOR Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GJL1313001R0101 ABB BC73010 MINICONT. 24V CC TOR

GJL1313001R0101

ABB

BC73010 MINICONT. 24V CC TOR

BC7-30-10-01 Mini Contactores 24 V DC - 3 NO - 0 NC - Terminales de tornillo

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Minicontactores B6-B7

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $51.13
Precio unitario: $51.13
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


El FC7-30-10 mini contactor es un compacto de 3 polos del contactor con 1 contacto auxiliar y terminales de tornillo. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de una o tres fases de carga de hasta 5,5 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de las señales de control. Otras características son el silencioso y hum-libre de la bobina, un interruptor de indicación de posición y el integrado de la posibilidad de que el ferrocarril o el montaje en la pared.

+
–

Accesorios

IdentificadorTipo deDescripciónCant.Unidad De Medida
GJL1201317R0002
CA6-11ECA6-11E Contacto Auxiliar1pieza
GJL1201317R0003
CA6-11MCA6-11M Contacto Auxiliar1pieza
GJL1201317R0004
CA6-11NCA6-11N Contacto Auxiliar1pieza
GJL1201330R0002
CAF6-11E Contacto AuxiliarCAF6-11E1pieza
GJL1201330R0003
CAF6-11MCAF6-11M Contacto Auxiliar1pieza
GJL1201330R0004
CAF6-11NCAF6-11N Contacto Auxiliar1pieza
GJL1201330R0006
CAF6-20E Contacto AuxiliarCAF6-20E1pieza
GJL1201330R0007
CAF6-20MCAF6-20M Contacto Auxiliar1pieza
GJL1201330R0008
CAF6-20N Contacto AuxiliarCAF6-20N1pieza
GJL1201330R0010
CAF6-02ECAF6-02E Contacto Auxiliar1pieza
GJL1201330R0011
CAF6-02MCAF6-02M Contacto Auxiliar1pieza
GJL1201330R0012
CAF6-02NCAF6-02N Contacto Auxiliar1pieza
GJL1201904R0001
BN6 ÉmboloBN61pieza
GJL1201906R0001
LT6-B TapaLT6-B1pieza
GJL1201907R0001
LP6 Vínculo de ConexiónLP61pieza

El pedido

  • EAN:
    4013614150159
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85365080

Dimensiones

  • Neto Del Producto Anchura:
    52.5mm
  • Neto Del Producto De La Altura:
    57.5mm
  • Producto De La Profundidad De La Red:
    46.5mm
  • Peso Neto Del Producto:
    0.175kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    10 pieza
  • Paquete De Nivel 1 De Ancho De:
    115 mm
  • Paquete De Nivel 1 Altura:
    54 mm
  • Paquete De Nivel 1 Longitud:
    280 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.82 kg
  • Paquete de Nivel 1 EAN:
    4013614418242

Técnica

  • Número de Polos:
    4
  • Mini Contactor Tipo:
    Mini Contactor
  • Tensión Nominal:
    Circuito auxiliar 12 ... 240 V DC
    Circuito auxiliar 12 ... 500 V AC/DC
    Circuito principal 12 ... 690 V AC/DC
    Circuito principal 690 V AC
  • Frecuencia nominal (f):
    Circuito de Control de DC
    Circuito Principal 60 Hz
    Circuito Principal 50 Hz
    Circuito principal DC
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito auxiliar, 6 kV
    Circuito principal de 6 kV
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
    acc. UL/CSA 600 V
  • Número de Contactos NC:
    0
  • Número de Contactos Principales NO:
    3
  • Corriente de operación nominal AC-1 (Ie):
    (220 / 240 V) 40 °C 20 A
    (220 / 240 V) 55 °C 16 A
    (380 / 440 V) 40 °C 20 A
    (380 / 440 V) 55 °C 16 A
    (690 V) 40 °C 6
    (690 V) 55 °C 6
  • De operación nominal de Alimentación AC-3 (Pe):
    (220 / 230 / 240 V) 3 kW
    (400 V) 5.5 kW
    (400 V) trifásico de 5,5 kW
    (440 V) 5.5 kW
    (500 V) 5.5 kW
    (690 V) 3 kW
  • Nominal de Corta duración Corriente asignada (Icw):
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 96 Un
  • Número de Contactos Auxiliares NC:
    0
  • Número de Contactos Auxiliares NO:
    1
  • Corriente de operación nominal AC-15 (Ie):
    (120 V) 4 A
    (220 / 240 V) 4 A
    (24 V) 4 A
    (380 / 400 V) 3
    (500 V) 2
  • Corriente de operación nominal DC-13 (Ie):
    (110 V) 0,7 A
    (220 / 240 V) 0.4 A
    (24 V) 2,5 A
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal 20
  • Nominal Del Circuito De Control De Tensión (Uc):
    24 V DC
  • Bobina De Límites De Funcionamiento:
    (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
  • Grado de Protección:
    Circuito auxiliar los Terminales IP20
    Terminales del Circuito de Control IP20
    Circuito principal Terminales IP20
  • La Durabilidad Mecánica:
    10000000 ciclo
  • Mínima Capacidad De Conmutación:
    17 V
    5 mA
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-1 300 ciclos por hora
    AC-15 600 ciclos por hora
    AC-3 600 ciclos por hora
    DC-1 600 ciclos por hora
    DC-13 600 ciclos por hora
    DC-3 600 ciclos por hora
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • La Conexión De La Capacidad Del Circuito De Control:
    Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
    Flexible de 1/2x 1 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • Extracción De Alambre De Longitud:
    Circuito auxiliar de 9 mm
    Circuito principal de 9 mm
  • Par De Apriete:
    Circuito auxiliar 0.8 ... 1.1 N·m
    Circuito de Control de 0.8 ... 1.1 N·m
    Circuito principal 0.8 ... 1.1 N·m
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 2 W
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +55 °C
    De Almacenamiento -40 ... +80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 15g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 5 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • A Plena Carga Del Motor Motor De Uso:
    (240 V de CA) monofásico 10 a
    (440 ... 480 V CA) de Tres fases de Un 7.6
  • Caballos de fuerza de Clasificación de UL/CSA:
    (208 V AC) trifásico de 3 Hp
    (220 ... 240 V CA) monofásico De 1,5 Hp
    (220 ... 240 V CA) trifásico de 3 Hp
    (440 ... 480 V CA) trifásico de 5 Hp
    (550 ... 600 V CA) trifásico de 5 Hp
  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 16 UN
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Cadena 1/2x 22 ... 10 AWG
  • La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
    Cadena 1/2x 22 ... 10 AWG
  • Par de apriete UL/CSA:
    Circuito auxiliar, 7 in·lb
    Circuito de Control 7 in·lb
    Circuito principal 7 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • eClass:
    7.0 27371003
  • ETIM 4:
    EC000066 - Imán contactor de la CA de conmutación
  • ETIM 5:
    EC000066 - Imán contactor de la CA de conmutación
  • UNSPSC:
    39121529
  • E-nummer:
    3210076

ETIM for GJL1313001R0101 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 20 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 12 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 5.5 kW
Potencia asignada de empleo NEMA (EF011960) 2.2371 kW
Apto para instalación en serie (EF001126) No
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf 31 Mbytes
BC73010 MINICONT. 24V CC TOR - ABB - BC7-30-10 - GJL1313001R0101 109 Kbytes BC73010 MINICONT. 24V CC TOR - ABB - BC7-30-10 - GJL1313001R0101
BC7-30-10 GJL1313001R0101 ABB BC73010 MINICONT. 24V CC TOR 79 Kbytes BC73010 MINICONT. 24V CC TOR - ABB - BC7-30-10 - GJL1313001R0101
