Ver más grande

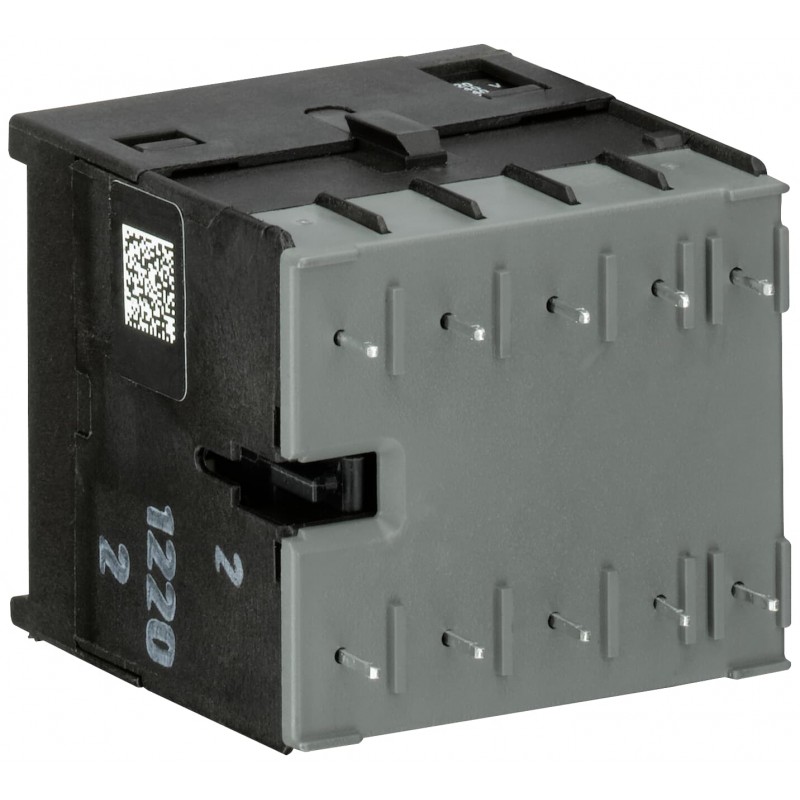

GJL1213009R0101 ABB BC63010P MINICONT. 24VCC. SOL.
GJL1213009R0101
ABB
BC63010P MINICONT. 24VCC. SOL.
BC6-30-10-P-01 Mini Contactor 24 V DC - 3 NO - 0 NC - Pasadores de soldadura
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC201036_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC102047M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 47.5 mm |
| Largo del product | 47.7 mm |
| Alto del producto | 45.2 mm |
| Peso del product | 0.17 kg |
| Diagrama de dimensiones | GJL1200438F0001 |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensión nominal de operación | Auxiliary Circuit 690 V AC |
| Auxiliary Circuit 250 V DC | |
| Main Circuit 690 V AC | |
| Main Circuit 220 V DC | |
| Frecuencia nominal (f) | Control Circuit DC |
| Main Circuit 60 Hz | |
| Main Circuit 50 Hz | |
| Main Circuit DC | |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 12 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (220 / 240 V) 40 °C 12 A |
| (220 / 240 V) 55 °C 12 A | |
| (380 / 440 V) 40 °C 12 A | |
| (380 / 440 V) 55 °C 12 A | |
| (690 V) 40 °C 6 A | |
| (690 V) 55 °C 6 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (230 V) 55 °C 9 A |
| (400 V) 55 °C 9 A | |
| (500 V) 55 °C 6.5 A | |
| (690 V) NO 55°C 3.5 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 V) 4 A |
| (120 V) 4 A | |
| (500 V) 2 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2.5 A |
| (110 V) 0.7 A | |
| (220 / 240 V) 0.4 A | |
| Potencia operativa nominal AC-3 (Pe) | (230 V) Trifásico 2.2 kW |
| (400 V) Trifásico 4 kW | |
| (500 V) Trifásico 4 kW | |
| (690 V) Trifásico, NO 3 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie / AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie / AC-3 |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 64 A |
| Tensión nominal de aislamiento (Ui) | 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Main Circuit 6 kV | |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-15) 600 cycles per hour | |
| (AC-3) 600 cycles per hour | |
| (DC-1) 600 cycles per hour | |
| (DC-13) 600 cycles per hour | |
| (DC-3) 600 cycles per hour | |
| Durabilidad mecánica | Nr. Operations 10000000 cycle |
| Capacidad mínima de conmutación | Auxiliary Circuit 17 V |
| Auxiliary Circuit 5 mA | |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensión nominal del circuito de control (Uc) | 24 V DC |
| Consumo de la bobina | Valor medio de tenencia DC 3.5 W |
| Valor medio de extracción DC 3.5 W | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 1 W |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Grado de protección | Auxiliary Circuit Terminals IP20 |
| Control Circuit Terminals IP20 | |
| Main Circuit Terminals IP20 | |
| Tipo de terminal | Pasadores de soldadura |
| Tipo de minicontactor | Mini Contactor |
| Nombre del producto | Mini Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Clasificación de uso general UL/CSA | (300 V AC) 8 A |
| Potencia nominal UL/CSA | (115 V AC) Single Phase 0.25 Hp |
| (200 V AC) Three Phase 1 Hp | |
| (220 ... 240 V AC) Three Phase 2 Hp | |
| (230 V AC) Single Phase 0.5 Hp | |
| (440 ... 480 V AC) Three Phase 3 Hp | |
| (550 ... 600 V AC) Three Phase 1 Hp | |
| Clasificación de los contactos UL/CSA | A600 |
| Amperios a plena carga Uso del motor | (115 V AC) Single Phase 5.8 A |
| (200 V AC) Three Phase 4.8 A | |
| (220 ... 240 V AC) Three Phase 6.8 A | |
| (230 V AC) Single Phase 4.9 A | |
| (440 ... 480 V AC) Three Phase 4.8 A | |
| (550 ... 600 V AC) Three Phase 1.7 A | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Almacenamiento -40 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SBC100156C0270 |
| Declaración Ambiental de Producto - EPD | 1SAC200409H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificado BV | 1SAA920000-0204 |
| Certificado CB | 1SAA938000-2002 |
| Certificado CQC | CQC2003010304064033 |
| Certificado de cURus | cUL_E191658 |
| Declaración de conformidad - CCC | 2020980304001854 |
| Declaración de conformidad - CE | 1SAD101100-3101 |
| Declaración de conformidad - UKCA | 1SAD201100-3101 |
| Certificado DNV GL | 1SAA938000-0306 |
| Certificado EAC | 1SAA920000-2702 |
| Certificado KC | 1SAA938000-1501 |
| Certificado LR | 1SAA938000-0504 |
| Certificado RMRS | 1SAA938000-0704 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 108 mm |
| Embalaje Nivel 1 Largo | 247 mm |
| Embalaje Nivel 1 Alto | 69 mm |
| Embalaje Nivel 1 Peso | 1.775 kg |
| Embalaje Nivel 1 EAN | 4013614415081 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Número E (Noruega) | 4184045 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 12 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 9 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 4 kW |
| Potencia asignada de empleo NEMA (EF011960) | 1.4914 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión PCB |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| BC6-30-10-P GJL1213009R0101 ABB BC63010P MINICONT. 24VCC. SOL. | 77 Kbytes |
|
