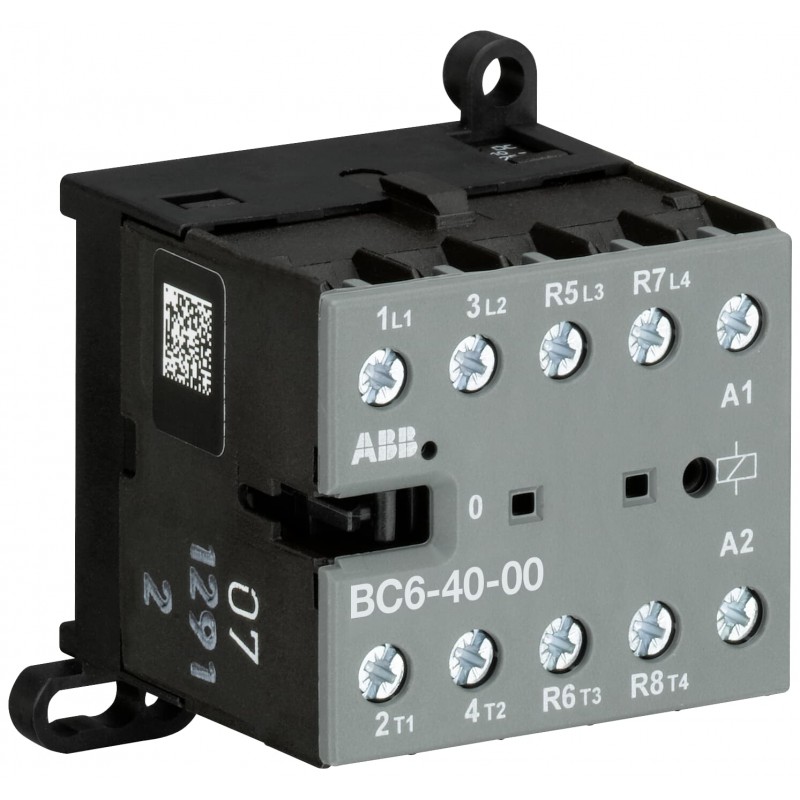

GJL1213201R1006 ABB BC6-40-00 MINICONT. 48VCC
GJL1213201R1006
ABB
BC6-40-00 MINICONT. 48VCC
BC6-40-00-16 Mini Contactor 48 V DC - 4 NO - 0 NC - Terminales de tornillo
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲El BC6-40-00 mini contactor es un compacto de 4 polos del contactor con terminales de tornillo. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de una o tres fases de carga de hasta 4 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de las señales de control. Otras características son el silencioso y hum-libre de la bobina, un interruptor de indicación de posición y el integrado de la posibilidad de que el ferrocarril o el montaje en la pared.
+
–
Accesorios
| Identificador | Tipo de | Descripción | Cant. | Unidad De Medida |
|---|---|---|---|---|
| GJL1201317R0002 | CA6-11E | CA6-11E Contacto Auxiliar | 1 | pieza |
| GJL1201317R0003 | CA6-11M | CA6-11M Contacto Auxiliar | 1 | pieza |
| GJL1201317R0004 | CA6-11N | CA6-11N Contacto Auxiliar | 1 | pieza |
| GJL1201330R0002 | CAF6-11E Contacto Auxiliar | CAF6-11E | 1 | pieza |
| GJL1201330R0003 | CAF6-11M | CAF6-11M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0004 | CAF6-11N | CAF6-11N Contacto Auxiliar | 1 | pieza |
| GJL1201330R0006 | CAF6-20E Contacto Auxiliar | CAF6-20E | 1 | pieza |
| GJL1201330R0007 | CAF6-20M | CAF6-20M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0008 | CAF6-20N Contacto Auxiliar | CAF6-20N | 1 | pieza |
| GJL1201330R0010 | CAF6-02E | CAF6-02E Contacto Auxiliar | 1 | pieza |
| GJL1201330R0011 | CAF6-02M | CAF6-02M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0012 | CAF6-02N | CAF6-02N Contacto Auxiliar | 1 | pieza |
| GJL1201904R0001 | BN6 Émbolo | BN6 | 1 | pieza |
| GJL1201906R0001 | LT6-B Tapa | LT6-B | 1 | pieza |
| GJL1201907R0001 | LP6 Vínculo de Conexión | LP6 | 1 | pieza |
El pedido
- EAN:
- 4013614053504
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85365080
Dimensiones
- Neto Del Producto Anchura:
- 52.5mm
- Neto Del Producto De La Altura:
- 57.5mm
- Producto De La Profundidad De La Red:
- 46.5mm
- Peso Neto Del Producto:
- 0.175kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 10 pieza
- Paquete De Nivel 1 De Ancho De:
- 115 mm
- Paquete De Nivel 1 Altura:
- 54 mm
- Paquete De Nivel 1 Longitud:
- 280 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.82 kg
- Paquete de Nivel 1 EAN:
- 4013614415357
Técnica
- Número de Polos:
- 4
- Mini Contactor Tipo:
- Mini Contactor
- Tensión Nominal:
- Circuito principal 12 ... 690 V AC/DC
Circuito principal 690 V AC
- Frecuencia nominal (f):
- Circuito de Control de DC
Circuito Principal 60 Hz
Circuito Principal 50 Hz
Circuito principal DC
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito principal de 6 kV
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
acc. UL/CSA 600 V
- Número de Contactos NC:
- 0
- Número de Contactos Principales NO:
- 4
- Corriente de operación nominal AC-1 (Ie):
- (220 / 240 V) 40 °C 20 A
(220 / 240 V) 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6
(690 V) 55 °C 6
- De operación nominal de Alimentación AC-3 (Pe):
- (220 / 230 / 240 V) 2.2 kW
(400 V) 4 kW
(400 V) trifásico de 4 kW
(440 V) 4 kW
(500 V) 4 kW
(690 V) 3 kW
- Nominal de Corta duración Corriente asignada (Icw):
- a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 64 Un
- Número de Contactos Auxiliares NC:
- 0
- Número de Contactos Auxiliares NO:
- 0
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 20
- Nominal Del Circuito De Control De Tensión (Uc):
- 48 V DC
- Bobina De Límites De Funcionamiento:
- (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
- Grado de Protección:
- Circuito auxiliar los Terminales IP20
Terminales del Circuito de Control IP20
Circuito principal Terminales IP20
- La Durabilidad Mecánica:
- 10000000 ciclo
- Eléctrica Máxima Frecuencia De Conmutación:
- AC-1 300 ciclos por hora
AC-15 360 ciclos por hora
AC-3 600 ciclos por hora
DC-1 600 ciclos por hora
DC-13 360 ciclos por hora
DC-3 600 ciclos por hora
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito De Control:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- Extracción De Alambre De Longitud:
- Circuito principal de 9 mm
- Par De Apriete:
- Circuito de Control de 0.8 ... 1.1 N·m
Circuito principal 0.8 ... 1.1 N·m
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -20 ... +55 °C
De Almacenamiento -40 ... +80 °C
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 15g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 5 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- A Plena Carga Del Motor Motor De Uso:
- (240 V de CA) de una Sola Fase 4.9
(440 ... 480 V CA) de Tres fases 4.8
- Caballos de fuerza de Clasificación de UL/CSA:
- (208 V AC) trifásico de 1 Hp
(220 ... 240 V CA) de una Sola Fase de 0.5 Hp
(220 ... 240 V CA) trifásico de 2 Hp
(440 ... 480 V CA) trifásico de 3 Hp
(550 ... 600 V CA) trifásico de 1 Hp
- El Uso General de Clasificación de UL/CSA:
- (300 V AC) 12 UN
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- Par de apriete UL/CSA:
- Circuito de Control 7 in·lb
Circuito principal 7 in·lb
Certificados y Declaraciones (Número de Documento)
- BV Certificado:
- 1SAA938000-0203
- CB Certificado:
- 1SAA938000-2002
- CCC Certificado:
- 1SAA938001-3804
- cUL Certificado:
- 1SAA938003-1701
- Declaración de Conformidad - CE:
- 1SAD938510-0001
- DNV Certificado:
- 1SAA938000-0305
- EAC Certificado:
- 1SAA920000-2702
- GL Certificado:
- 1SAA938000-0403
- LR Certificado:
- 1SAA938000-0503
- RMRS Certificado:
- 1SAA938000-0703
- RoHS Información:
- 1SAA938001-4402
- Certificado UL:
- 1SAA938000-1604
Clasificaciones
- Objeto Código De Clasificación:
- Q
- eClass:
- 7.0 27371003
- ETIM 4:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 5:
- EC000066 - Imán contactor de la CA de conmutación
- UNSPSC:
- 39121529
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 48 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 20 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 9 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 4 kW |
| Potencia asignada de empleo NEMA (EF011960) | 1.4914 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| BC6-40-00 MINICONT. 48VCC - ABB - BC6-40-00-16 - GJL1213201R1006 | 107 Kbytes |
|
| BC6-40-00-16 GJL1213201R1006 ABB BC6-40-00 MINICONT. 48VCC | 76 Kbytes |
|
