Ver más grande

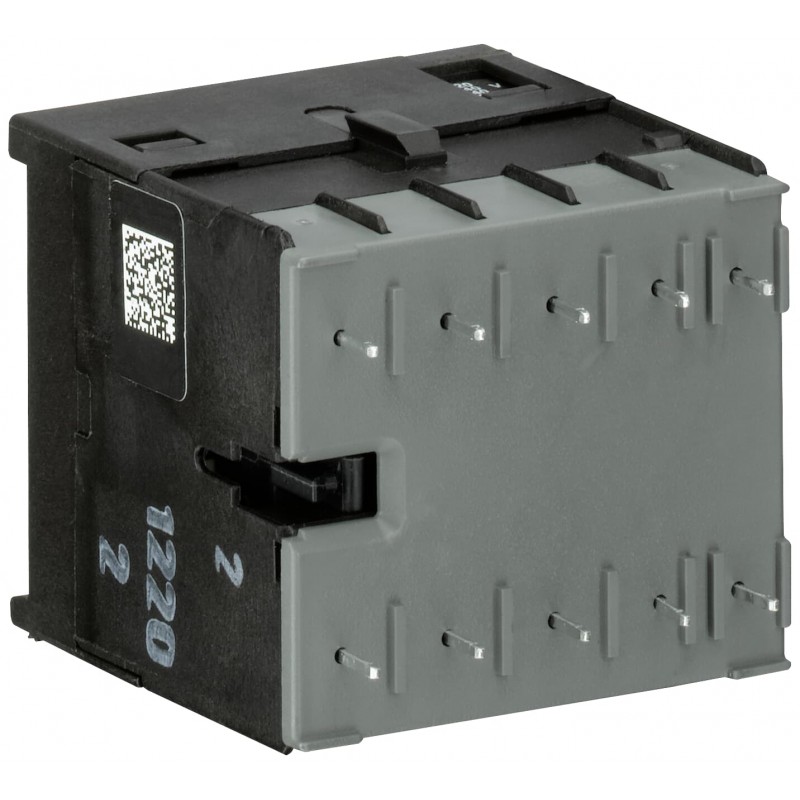

BC6-30-01-P GJL1213009R0017 ABB BC6-30-01-P MINICONT. 12VCC. SOL.
GJL1213009R0017
ABB
BC6-30-01-P MINICONT. 12VCC. SOL.
BC6-30-01P MINICONT. 12Vcc SOL,
Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Minicontactores B6-B7
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲El BC6-30-01-P mini contactor es un compacto de 3 polos del contactor con 1 contacto auxiliar y soldadura de los pines. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de una o tres fases de carga de hasta 4 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de las señales de control. Otras características son el silencioso y hum-libre de la bobina y un conmutador de indicación de posición.
Accesorios
| Identificador | Descripción | Tipo de | Cant. | Unidad De Medida |
|---|---|---|---|---|
| GJL1201319R0002 | CA6-11E-P de contactos Auxiliares | CA6-11E-P | 1 | pieza |
| GJL1201319R0003 | CA6-11M-P | CA6-11M-P de contactos Auxiliares | 1 | pieza |
| GJL1201319R0004 | CA6-11N-P | CA6-11N-P de contactos Auxiliares | 1 | pieza |
El pedido
- EAN:
- 4013614053320
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85365080
Dimensiones
- Neto Del Producto Anchura:
- 47.5mm
- Neto Del Producto De La Altura:
- 45.5mm
- Producto De La Profundidad De La Red:
- 51.5mm
- Peso Neto Del Producto:
- 0.17kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 10 pieza
- Paquete De Nivel 1 De Ancho De:
- 108 mm
- Paquete De Nivel 1 Altura:
- 69 mm
- Paquete De Nivel 1 Longitud:
- 247 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.775 kg
- Paquete de Nivel 1 EAN:
- 4013614415074
Técnica
- Número de Polos:
- 4
- Mini Contactor Tipo:
- Mini Contactor
- Tensión Nominal:
- Circuito auxiliar 12 ... 240 V DC
Circuito auxiliar 12 ... 500 V AC/DC
Circuito principal 12 ... 690 V AC/DC
Circuito principal 690 V AC
- Frecuencia nominal (f):
- Circuito de Control de DC
Circuito Principal 60 Hz
Circuito Principal 50 Hz
Circuito principal DC
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito auxiliar, 6 kV
Circuito principal de 6 kV
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
acc. UL/CSA 600 V
- Número de Contactos NC:
- 0
- Número de Contactos Principales NO:
- 3
- Corriente de operación nominal AC-1 (Ie):
- (220 / 240 V) 40 °C 12 UN
(220 / 240 V) 55 °C 12 UN
(380 / 440 V) 40 °C 12 UN
(380 / 440 V) 55 °C 12 UN
(690 V) 40 °C 6
(690 V) 55 °C 6
- De operación nominal de Alimentación AC-3 (Pe):
- (220 / 230 / 240 V) 2.2 kW
(400 V) 4 kW
(400 V) trifásico de 4 kW
(440 V) 4 kW
(500 V) 4 kW
(690 V) 3 kW
- Nominal de Corta duración Corriente asignada (Icw):
- a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 64 Un
- Número de Contactos Auxiliares NC:
- 1
- Número de Contactos Auxiliares NO:
- 0
- Corriente de operación nominal AC-15 (Ie):
- (120 V) 4 A
(220 / 240 V) 4 A
(24 V) 4 A
(380 / 400 V) 3
(500 V) 2
- Corriente de operación nominal DC-13 (Ie):
- (110 V) 0,7 A
(220 / 240 V) 0.4 A
(24 V) 2,5 A
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 12
- Nominal Del Circuito De Control De Tensión (Uc):
- 12 V DC
- Bobina De Límites De Funcionamiento:
- (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
- Grado de Protección:
- Circuito auxiliar los Terminales IP20
Terminales del Circuito de Control IP20
Circuito principal Terminales IP20
- La Durabilidad Mecánica:
- 10000000 ciclo
- Mínima Capacidad De Conmutación:
- 17 V
5 mA
- Eléctrica Máxima Frecuencia De Conmutación:
- AC-1 300 ciclos por hora
AC-15 600 ciclos por hora
AC-3 600 ciclos por hora
DC-1 600 ciclos por hora
DC-13 600 ciclos por hora
DC-3 600 ciclos por hora
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 2 W
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +55 °C
De Almacenamiento -40 ... +80 °C
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 15g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 5 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
Circuito auxiliar 600 V AC
- A Plena Carga Del Motor Motor De Uso:
- (240 V de CA) de una Sola Fase 4.9
(440 ... 480 V CA) de Tres fases 4.8
- Caballos de fuerza de Clasificación de UL/CSA:
- (208 V AC) trifásico de 1 Hp
(220 ... 240 V CA) de una Sola Fase de 0.5 Hp
(220 ... 240 V CA) trifásico de 2 Hp
(440 ... 480 V CA) trifásico de 3 Hp
(550 ... 600 V CA) trifásico de 1 Hp
- El Uso General de Clasificación de UL/CSA:
- (300 V AC) 8 UN
Certificados y Declaraciones (Número de Documento)
- BV Certificado:
- 1SAA938000-0203
- CB Certificado:
- 1SAA938000-2002
- CCC Certificado:
- 1SAA938001-3804
- cUL Certificado:
- 1SAA938003-1701
- Declaración de Conformidad - CE:
- 1SAD938510-0001
- DNV Certificado:
- 1SAA938000-0305
- EAC Certificado:
- 1SAA920000-2702
- GL Certificado:
- 1SAA938000-0403
- LR Certificado:
- 1SAA938000-0503
- RMRS Certificado:
- 1SAA938000-0703
- RoHS Información:
- 1SAA938001-4402
- Certificado UL:
- 1SAA938000-1604
Clasificaciones
- Objeto Código De Clasificación:
- Q
- eClass:
- 7.0 27371003
- ETIM 4:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 5:
- EC000066 - Imán contactor de la CA de conmutación
- UNSPSC:
- 39121529
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| BC6-30-01-P MINICONT. 12VCC. SOL. - ABB - BC6-30-01-P - GJL1213009R0017 | 101 Kbytes |
 |
| BC6-30-01-P GJL1213009R0017 ABB BC6-30-01-P MINICONT. 12VCC. SOL. | 77 Kbytes |
|
