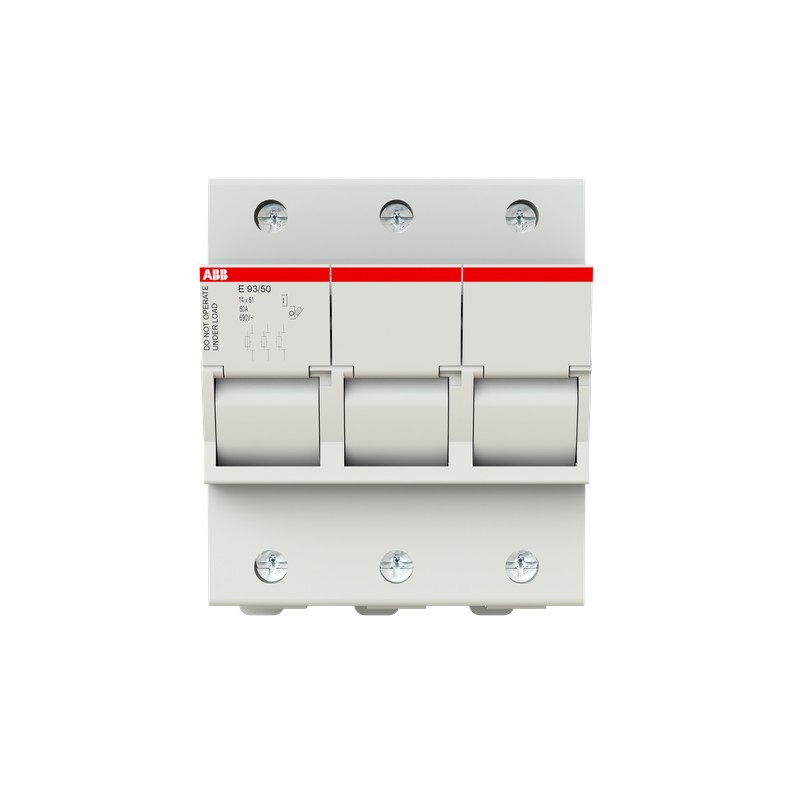

ABB 2CSM277962R1801 2CSM277962R1801 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CSM277962R1801 ABB Base portafusible E93/50 50A 3p

Referencia: 2CSM277962R1801

Fabricante: ABB

Descripción:

Base portafusible E93/50 50A 3p

Categorías:

  • Disyuntores, fusibles > Soporte para fusible cilíndrico
  • ABB > Otros dispositivos modulares > E90 - E930 - E9F

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 47,80 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Adecuado paraE 90
Adecuado para la clase de productoFuse holders
Número de postes protegidos3
Número de polos3P
Par de apriete3...3.5 N·m
Categoría de utilizaciónConexión y desconexión en condiciones sin carga - accionamiento ocasional (AC-20B)
Tipo de cerraduraPadlockable
Tipo de selladoAlambre de sellado
Material del conductorCobre
Opciones proporcionadasNo
Destornillador recomendadoPozidriv 2
Capacidad de conexiónRígido 2.5…25 mm²
Rígido Stranded 2.5…35 mm²
Tamaño del fusible14x51 mm
Humedad de funcionamiento (RHamb)max. 90% with temp. +20 °C 50% with max. temp. +40 °C
Corriente nominal de funcionamiento AC (Ie)50 A
Eléctrica
Tensión nominal (Ur)acc. To IEC 690 V
acc. To UL 690 V
Tensión nominal de operaciónAC-20B 690 V
Tensión nominal de aislamiento (Ui)1 kV
Frecuencia nominal (f)50/60 Hz
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 5 W
Cumplimiento de Materiales
Información sobre RoHS2CSC444009D2701
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS01/01/2014 0.00.00
Declaración REACH9AKK108467A9482
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240429
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteAlmacenamiento -5...+40 °C
Almacenamiento Operation -25...+70 °C
Grado de protecciónIP20
Resistencia a las vibraciones según IEC 60068-2-61 milímetro 2 … 13 Hz
Resistencia a los golpes según IEC 60068-2-2715g 18 amortiguadores 11 ms
Información medioambientalSee RoHS Information
Dimensiones
Anchura en número de espacios modulares4.5
Ancho del product80.1 mm
Alto del producto96.5 mm
Largo del product73.26 mm
Peso del product285 g
Profundidad incorporada (t2)73.26 mm
Clasificación
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Peso0.330 kg
Número E (Finlandia)3017010
Número E (Noruega)1416153
Certificados y Declaraciones (Número de Documento)
Certificado BV9AKK108467A0329
Certificado CCC9AKK108467A0342
Declaración de conformidad - CE2CSC444009D2701
Certificado KRS9AKK108467A0338
Certificado LR9AKK108467A0332
Certificado RINA9AKK107992A0866
Certificado UL9AKK107992A1040
Instalación
Tipo de montajeDIN-Rail
Descargas Populares
Ficha técnica, información técnica2CSC444002B0204
Clasificaciones y estándares externos
ETIM 9EC002705 - Holder for cylindrical fuse
ETIM 10EC002705 - Holder for cylindrical fuse
UNSPSC39121624
Clase electrónicaV11.0 : 27142121
Código de categoría granular de IDEA (IGCC)4974 >> Holder for cylindrical fuse
Código de clasificación de objetosF
Agencia de certificaciónBV
Korean register
CCC
EAC
Standardization BodyUL

ETIM for 2CSM277962R1801 Disyuntores, fusibles (EC002705)

CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaPara el tamaño de fusible (EF008316)
Valor14x51 mm
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorSí
CaracterísticaBloqueable (EF000113)
ValorSí
CaracterísticaCon indicador óptico de defectos (EF008181)
ValorNo
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor4.5
CaracterísticaProfundidad de instalación (EF000218)
Valor73.26 mm
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
