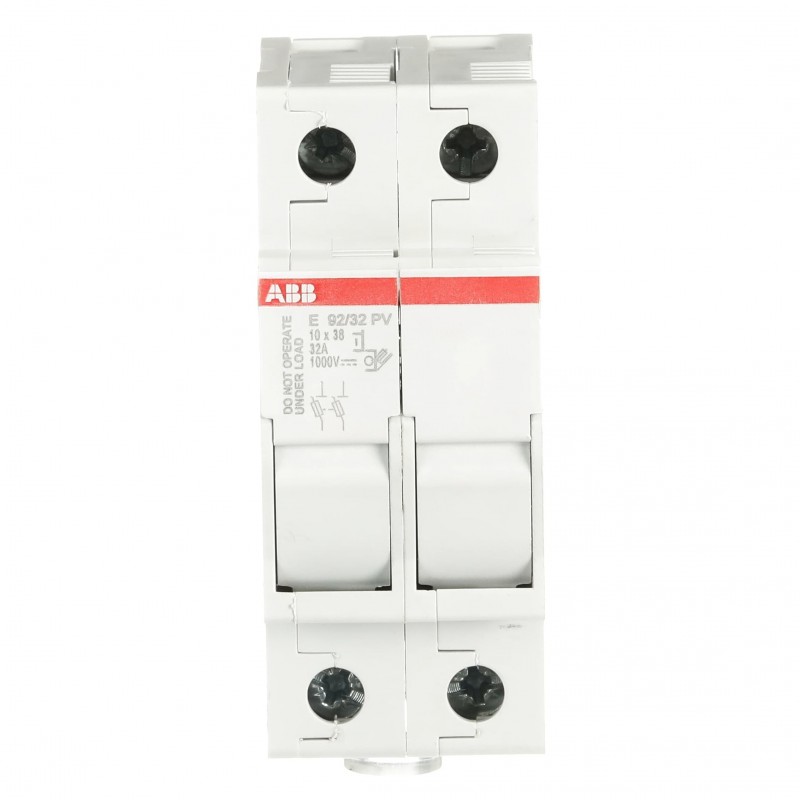

2CSM204703R1801 ABB Base portafusible E92/32PV 32A 2p
2CSM204703R1801
ABB
Base portafusible E92/32PV 32A 2p
Disyuntores, fusibles > Soporte para fusible cilíndrico
Otros dispositivos modulares > E90 - E930 - E9F
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Número de postes protegidos | 2 |
| Número de polos | 2P |
| Par de apriete | 2-2.5 N·m |
| Categoría de utilización | Conexión y desconexión en condiciones sin carga - accionamiento ocasional (DC-20B) |
| Tipo de fusible | gPV |
| Tipo de cerradura | Padlockable |
| Tipo de sellado | Alambre de sellado |
| Material del conductor | Cobre |
| Opciones proporcionadas | No |
| Destornillador recomendado | Pozidriv 2 |
| Observaciones | For use with CU only 60°C, 75°C or 90°C wire |
| Resistencia a golpes y vibraciones según la norma IEC 61373 | Categoría 1, Clase B |
| Capacidad de conexión | Varado 1.5…16 mm² |
| Rígido 1.5…25 mm² | |
| Tamaño del fusible | 10x38 mm |
| Humedad de funcionamiento (RHamb) | max. 90% at +20 °C |
| 50% at max. +40 °C | |
| Eléctrica | |
| Tensión nominal (Ur) | 1000 V |
| Tensión nominal de operación | DC-20B 1000 V DC |
| Tensión nominal de aislamiento (Ui) | 1 kV |
| Corriente nominal (In) | 32 A |
| Pérdida de potencia | Total 6 W |
| en condiciones nominales de funcionamiento por polo 3 W | |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Varado 16…3 AWG |
| Rígido 16...10 AWG | |
| Par de apriete UL/CSA | 18-22 in·lb |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CSC444003D2701 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE |
| Fecha de RoHS | 20140101 |
| Declaración REACH | 9AKK108467A9482 |
| Información REACH | Verdadero: contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240429 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -5...+40 °C |
| Almacenamiento -25...+70 °C | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | 1 milímetro 2 … 13 Hz |
| Resistencia a los golpes según IEC 60068-2-27 | 15g 18 amortiguadores 11 ms |
| Información medioambiental | See RoHS Information |
| Dimensiones | |
| Anchura en número de espacios modulares | 2 |
| Ancho del product | 35 mm |
| Alto del producto | 85 mm |
| Largo del product | 64 mm |
| Peso del product | 122 g |
| Profundidad incorporada (t2) | 64 mm |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 3 pieza |
| Embalaje Nivel 1 Peso | 0.369 kg |
| Número E (Suecia) | 2318054 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 2CSC444003D2701 |
| Certificado UL | 9AKK107992A1036 |
| Instalación | |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CSC444002B0204 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| UNSPSC | 39122233 |
| Clase electrónica | V11.0 : 27142121 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Código de clasificación de objetos | F |
| Normas | IEC 60947-3 |
| UL 4248-19 | |
| Agencia de certificación | CCC |
| EAC | |
| Standardization Body | UL |
| Característica | Valor |
|---|---|
| Voltaje nominal (EF000002) | 1000 V |
| Método de montaje (EF000003) | Carril DIN |
| Para el tamaño de fusible (EF008316) | 10x38 mm |
| Número de polos (EF001391) | 2 |
| Acoplamiento de conductor neutro (EF005997) | Sí |
| Bloqueable (EF000113) | Sí |
| Con indicador óptico de defectos (EF008181) | No |
| Ancho en número de espacios modulares (EF002950) | 2 |
| Profundidad de instalación (EF000218) | 64 mm |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Base portafusible E92/32PV 32A 2p - ABB - E92/32PV - 2CSM204703R1801 | 84 Kbytes |
|
| E92/32PV 2CSM204703R1801 ABB Base portafusible E92/32PV 32A 2p | 56 Kbytes |
|
