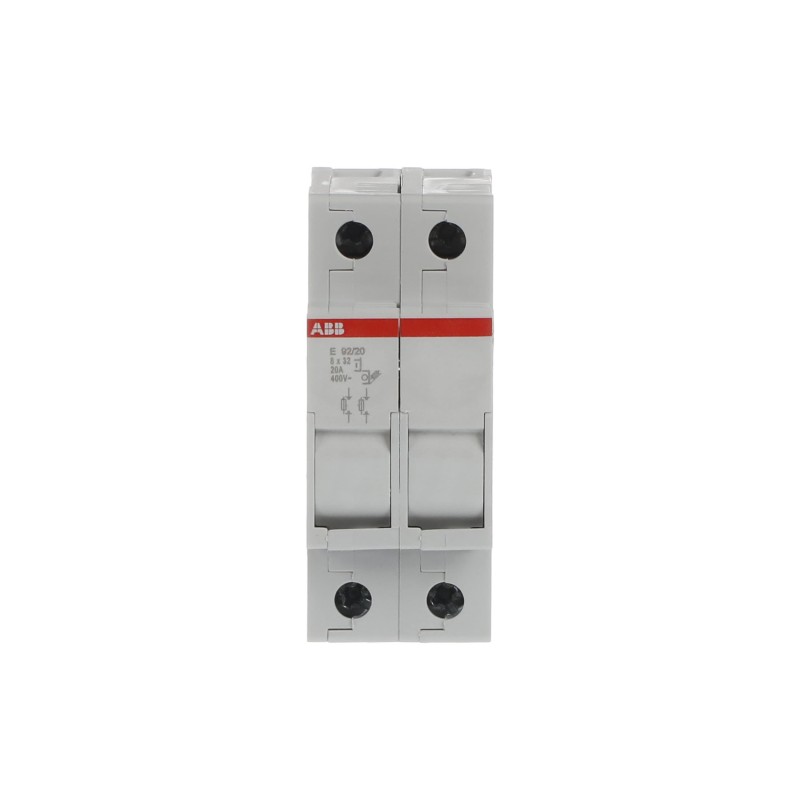

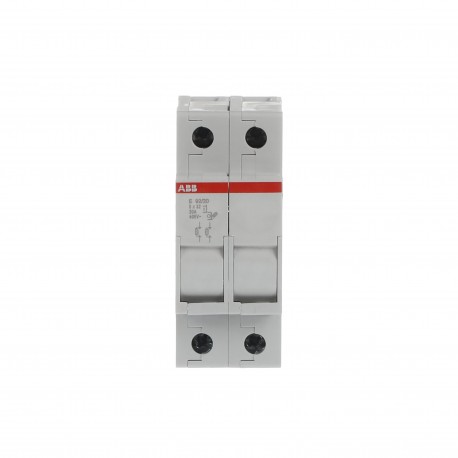

2CSM200953R1801 ABB Base portafusible E92/20 20A 2p
2CSM200953R1801
ABB
Base portafusible E92/20 20A 2p
Disyuntores, fusibles > Soporte para fusible cilíndrico
Otros dispositivos modulares > E90 - E930 - E9F
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Número de postes protegidos | 2 |
| Número de polos | 2P |
| Par de apriete | 2...2.5 N·m |
| Categoría de utilización | Conexión y desconexión en condiciones sin carga - accionamiento ocasional (AC-20B) |
| Conmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas: accionamiento ocasional (AC-22B) | |
| Tipo de cerradura | Padlockable When Open |
| Tipo de sellado | Alambre de sellado |
| Material del conductor | Cobre |
| Opciones proporcionadas | No |
| Destornillador recomendado | Pozidriv 2 |
| Resistencia a golpes y vibraciones según la norma IEC 61373 | Categoría 1, Clase B |
| Capacidad de conexión | Rígido 1.5-25 mm² |
| Varado 1.5-16 mm² | |
| Tamaño del fusible | 8.5x31.5 mm |
| Humedad de funcionamiento (RHamb) | max. 90% with temp. +20 °C |
| 50% with max. temp. +40 °C | |
| Corriente nominal de funcionamiento AC (Ie) | 20 A |
| Eléctrica | |
| Tensión nominal (Ur) | acc. To IEC 400 V |
| Tensión nominal de operación | AC-20B 690 V |
| AC-22B 400 V | |
| Tensión nominal de aislamiento (Ui) | 1 kV |
| Frecuencia nominal (f) | 50/60 Hz |
| Pérdida de potencia | Total 5 W |
| en condiciones nominales de funcionamiento por polo 2.5 W | |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Rígido 16-10 AWG |
| Varado 16-3 AWG | |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK106713A5623 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20140101 |
| Declaración REACH | 9AKK108467A9482 |
| Información REACH | Verdadero: contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240429 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -5...+40 °C |
| Almacenamiento -25...+70 °C | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | 1 milímetro 2 … 13 Hz |
| Resistencia a los golpes según IEC 60068-2-27 | 15g 18 amortiguadores 13 ms |
| Información medioambiental | See RoHS Information |
| Dimensiones | |
| Anchura en número de espacios modulares | 2 |
| Ancho del product | 35 mm |
| Alto del producto | 85 mm |
| Largo del product | 64 mm |
| Peso del product | 122 g |
| Profundidad incorporada (t2) | 64 mm |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 3 pieza |
| Embalaje Nivel 1 Peso | 0.369 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | 9AKK108467A0330 |
| Certificado CCC | 9AKK108467A0340 |
| Declaración de conformidad - CE | 9AKK106713A5623 |
| Certificado IMQ | 9AKK108467A0323 |
| Certificado KRS | 9AKK108467A0337 |
| Certificado LR | 9AKK107991A7313 |
| Instalación | |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CSC444002B0204 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| UNSPSC | 39122233 |
| Clase electrónica | V11.0 : 27142121 |
| Código de clasificación de objetos | F |
| Normas | IEC 60947-3 |
| Agencia de certificación | IMQ, BV, Korean register, CCC, EAC |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Base portafusible E92/20 20A 2p - ABB - E92/20 - 2CSM200953R1801 | 82 Kbytes |
|
| E92/20 2CSM200953R1801 ABB Base portafusible E92/20 20A 2p | 53 Kbytes |
|
