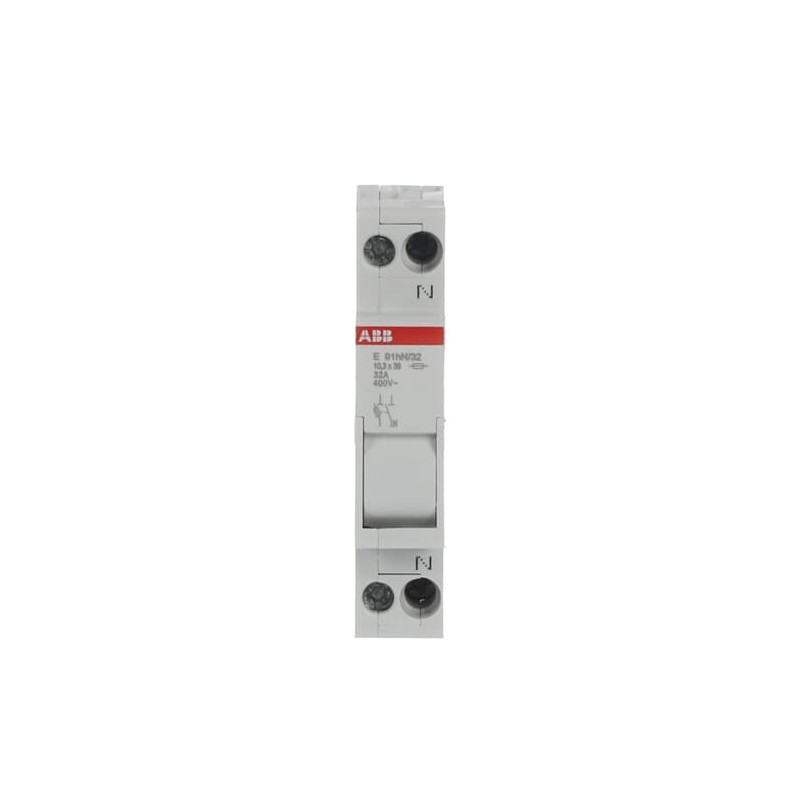

ABB 2CSM200913R1801 2CSM200913R1801 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CSM200913R1801 ABB Base portafusible E91HN/32 32A 1p+N

Referencia: 2CSM200913R1801

Fabricante: ABB

Descripción:

Base portafusible E91HN/32 32A 1p+N

Categorías:

  • Disyuntores, fusibles > Soporte para fusible cilíndrico
  • ABB > Otros dispositivos modulares > E90 - E930 - E9F

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 10,28 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Número de postes protegidos1
Número de polos2P
Posición de los terminales de neutroRight
Par de apriete0.8...1.2 N·m
Tipo de fusiblegG and aM cylindrical fuse links
Tipo de cerraduraPadlockable
Tipo de selladoAlambre de sellado
Material del conductorCobre
Opciones proporcionadasNo
Destornillador recomendadoPozidriv 2
Resistencia a golpes y vibraciones según la norma IEC 61373Categoría 1, Clase B
Capacidad de conexiónVarado 1.5…10 mm²
Rígido 1.5…16 mm²
Tamaño del fusible10x38 mm
Humedad de funcionamiento (RHamb)max. 90% at +20 °C, 50% at max. +40 °C
Corriente nominal de funcionamiento AC (Ie)32 A
Eléctrica
Tensión nominal (Ur)acc. To IEC 400 V
Tensión nominal de operación690 V AC
Tensión nominal de aislamiento (Ui)1 kV
Frecuencia nominal (f)50/60 Hz
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 3 W
Cumplimiento de Materiales
Información sobre RoHS2CSC444001D2701
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS1/1/2014
Declaración REACH9AKK108467A9482
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240429
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -5...+40 °C
Almacenamiento -25...+70 °C
Grado de protecciónIP20
Altitud máxima de funcionamiento permisible2000 m
Resistencia a las vibraciones según IEC 60068-2-61 milímetro 2 … 13 Hz
Resistencia a los golpes según IEC 60068-2-2715g 18 amortiguadores 11 ms
Información medioambientalSee RoHS Information
Dimensiones
Anchura en número de espacios modulares1
Ancho del product18 mm
Alto del producto85 mm
Largo del product64 mm
Peso del product70 g
Profundidad incorporada (t2)64 mm
Clasificación
Embalaje Nivel 1 Unidadescaja 6 piece
Embalaje Nivel 1 Peso0.423 kg
Certificados y Declaraciones (Número de Documento)
Certificado BV9AKK108467A0330
Certificado CCC9AKK108467A0341
Declaración de conformidad - CE2CSC444001D2701
Certificado IMQ9AKK108467A0322
Instalación
Tipo de montajeDIN-Rail
Descargas Populares
Ficha técnica, información técnica2CSC444002B0204
Clasificaciones y estándares externos
ETIM 9EC002705 - Holder for cylindrical fuse
ETIM 10EC002705 - Holder for cylindrical fuse
Clase electrónicaV11.0 : 27142121
Código de clasificación de objetosF
Agencia de certificaciónIMQ, BV, CCC, EAC

ETIM for 2CSM200913R1801 Disyuntores, fusibles (EC002705)

CaracterísticaVoltaje nominal (EF000002)
Valor400 V
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaPara el tamaño de fusible (EF008316)
Valor10x38 mm
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorSí
CaracterísticaBloqueable (EF000113)
ValorSí
CaracterísticaCon indicador óptico de defectos (EF008181)
ValorNo
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor1
CaracterísticaProfundidad de instalación (EF000218)
Valor64 mm
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
