ABBBastidor "Megamax-Emax"E2.21SDA073909R1 ABB BASE FIJA W TER.HR-HR 3P Iu2000 -E2.2

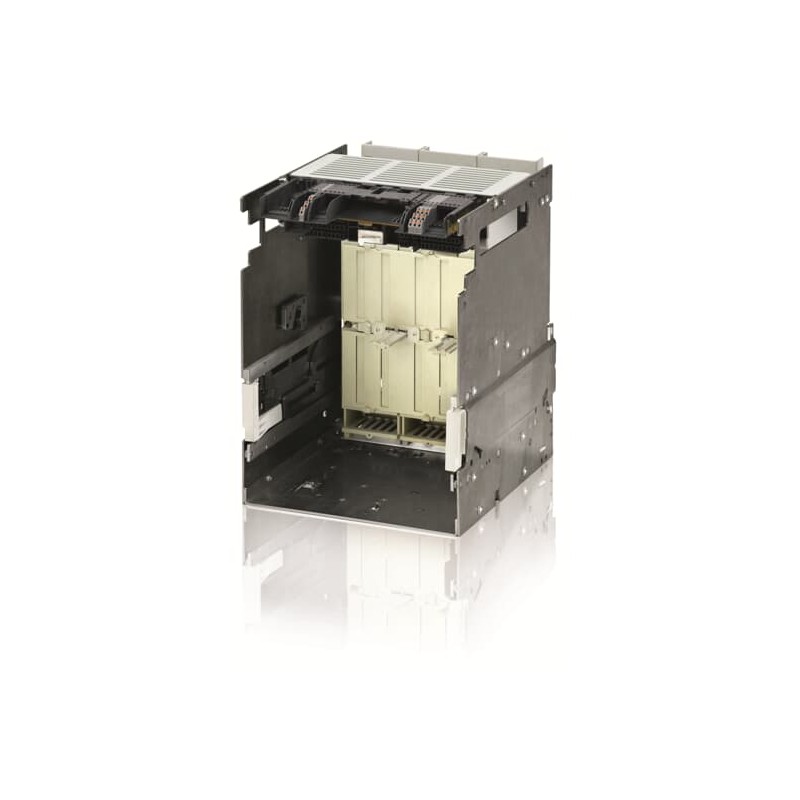

ABB 1SDA073909R1 1SDA073909R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

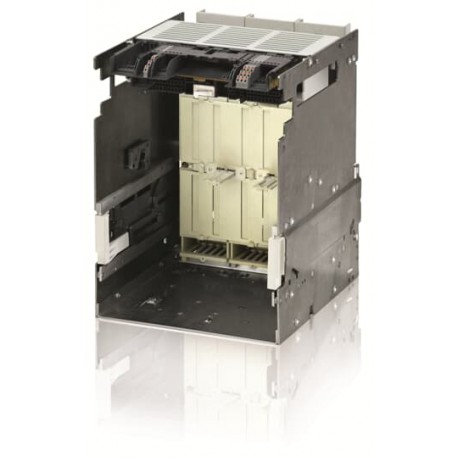

1SDA073909R1 ABB BASE FIJA W TER.HR-HR 3P Iu2000 -E2.2

Referencia: 1SDA073909R1

Fabricante: ABB

Descripción:

BASE FIJA W TER.HR-HR 3P Iu2000 -E2.2
E2.2 W FP Iu=2000 3p HR HR

Categorías:

  • Componentes industriales de baja tensión > Base para disyuntores
  • ABB > Bastidor "Megamax-Emax" > E2.2

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.294,57 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Ambiente
Información medioambiental9AKK108467A6707
Clasificación
Código de pedido EE.UU. y CanadáZ2C20A0XX
EAN8015644778422
Cantidad mínima de pedido1 piece
Código arancelario85389099
Dimensiones
Ancho del product317 mm
Alto del producto425 mm
Largo del product383 mm
Peso del product36 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho570 mm
Embalaje Nivel 1 Alto610 mm
Embalaje Nivel 1 Largo515 mm
Embalaje Nivel 1 Peso41 kg
Embalaje Nivel 1 EAN8015644778422
Información Adicional
Tipo de producto principalSACE Emax 2
Nombre del productoFixed Part
Tipo de productoFixed Part
VersiónW FP
Técnica
Tipo actualAC
Durabilidad eléctrica2000 cycle
Durabilidad mecánica25000 cycle
60 cycles per hour
Número de polos3P
Corriente nominal (In)2000 A
Tensión nominal soportada por impulsos (Uimp)acc. to IEC 60947-2 12 kV
Tensión nominal de aislamiento (Ui)CA 1000 V
Tensión nominal de operación690 V AC
800 V AC
900 V AC
Corriente nominal ininterrumpida (Iu)2000 A
Tensión nominal (Ur)900 V
Destornillador recomendadoMain Circuit M12
NormasIEC
SubtipoE2.2
Tipo de conexión del terminalTrasero plano Horizontal
Tipo de terminalCerrojo
Par de apriete70 N·m
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Certificado CSANo certification needed
Certificado CSA (seguridad intrínseca)No certification needed
Ficha técnica, información técnica1SDC200023D0209
Declaración de conformidad - CE9AKK106713A5902
Certificado ULNo certification needed
Certificado VDENo certification needed
Instrucciones y manuales1SDH001000R0820
Clasificaciones y estándares externos
ETIM 9EC002043 - Chassis part power circuit breaker
ETIM 10EC002043 - Chassis part power circuit breaker
Código de categoría granular de IDEA (IGCC)5219 >> Switch part or accessory
Código de clasificación de objetosQ
UNSPSC39122221
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27370422

ETIM for 1SDA073909R1 Interruptores de baja tensión (EC002043)

CaracterísticaCorriente nominal In (EF008250)
Valor2000 A
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaEjecución como adaptador de barra colectora (EF006965)
ValorNo
CaracterísticaEjecución como dispositivo incorporado (EF006954)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo

DATASHEET - PDF

Título
Tamaño
Tipo
BASE FIJA W TER.HR-HR 3P Iu2000 -E2.2 - ABB - Acc. E2.2 - 1SDA073909R1
87 Kbytes
Acc. E2.2 1SDA073909R1 ABB BASE FIJA W TER.HR-HR 3P Iu2000 -E2.2
66 Kbytes
PDF CATALOGO EMAX 2 ES
207 Mbytes
