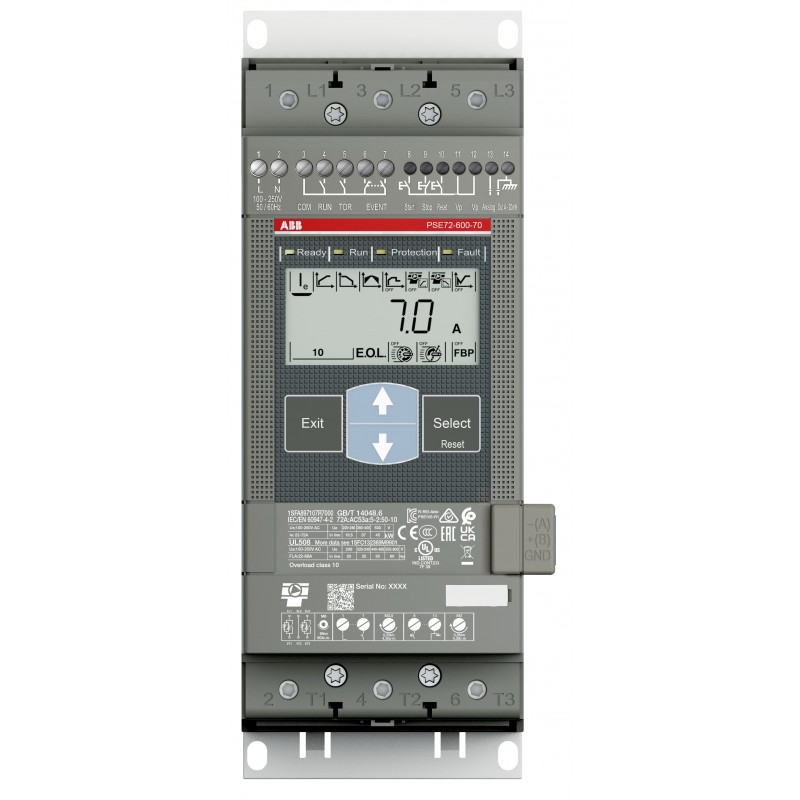

1SFA897107R7000 ABB ARRANCADOR SUAVE PSE72-600-70
1SFA897107R7000
ABB
ARRANCADOR SUAVE PSE72-600-70
PSE72-600-70 Softstarter - 72 A - 208 ... 600 V AC
Componentes industriales de baja tensión > Arrancador progresivo
Arrancadores Suaves > Arrancadores suaves PSE
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85371091 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SFC132012C0201 |
| Instrucciones y manuales | 1SFC132427M0201 |
| Instrucciones y manuales (parte 2) | 1SFC132057M0201 |
| Instrucciones y manuales (Parte 3) | 1SFC132060M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC170231_EPLAN |
| Diagrama de cableado | N/A |
| Dimensiones | |
| Ancho del product | 90 mm |
| Alto del producto | 245 mm |
| Largo del product | 184 mm |
| Peso del product | 2.5 kg |
| Técnica | |
| Tensión nominal de operación | 208 ... 600 V AC |
| Tensión nominal de alimentación de control (Us) | 100 ... 250 V AC |
| Tensión nominal del circuito de control (Uc) | 24 V DC |
| Frecuencia nominal (f) | 50/60 Hz |
| Main Circuit 50 / 60 Hz | |
| Potencia operativa nominal - Conexión en línea (Pe) | (230 V) 18.5 kW |
| (400 V) 37 kW | |
| (500 V) 45 kW | |
| Corriente nominal de funcionamiento - Conexión en línea (Ie) | 72 A |
| Factor de servicio en porcentaje | 100 % |
| Protección contra sobrecargas | Build-in electronic overload protection |
| Sobrecarga electrónica integrada | Yes |
| Capacidad de arranque a la máxima corriente nominal Ie | 4xIe for 10s |
| Tiempo de rampa | 0 ... 30 second [unit of time] |
| 1 ... 30 second [unit of time] | |
| Tensión inicial durante el arranque | 30 ... 70 % |
| Rampa especial de bajada de tensión | No % |
| Función de límite de corriente | 1.5 ... 7xIe |
| Interruptor para la conexión interior del Delta | No |
| Relé de señal de marcha | Sí |
| Relé de señalización de derivación | Sí |
| Relé de señalización de averías | Sí |
| Relé de señal de sobrecarga | Sí |
| Salidas analógicas | 4…20 mA |
| Indicación de señal de rampa de arranque completada (LED) | Verde |
| Indicación de la señal de preparado para el arranque/espera ON (LED) | Green |
| Indicación de señal en marcha R (LED) | Green |
| Indicación de la señal de subida/bajada (LED) | Verde |
| Protección de indicación de señales (LED) | Amarillo |
| Fallo de indicación de la señal (LED) | Red |
| Número de arranques por hora a 3,5*Ie durante 7 seg. 50% de tiempo de encendido 50% de tiempo de apagado | 10 |
| Comunicación | Modbus-RTU |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Diámetro del orificio 8.5 mm |
| Rígido 1/2 x 2.5 ... 70 mm² | |
| Anchura y grosor 17.5x5 mm | |
| Conexión del circuito de control de capacidad | Rígido 1 x 2.5 mm² |
| Rígido 2 x 1.5 mm² | |
| Conexión del circuito de suministro de capacidad | Rígido 1 x 2.5 |
| Par de apriete | Control Circuit 0.5 N·m |
| Main Circuit 9 N·m | |
| Supply Circuit 0.5 N·m | |
| Tipo de producto principal | PSE72 |
| Función | Soft start with torque control |
| Soft start with voltage ramp | |
| Soft stop with torque control | |
| Soft stop with voltage ramp | |
| Kick start | |
| Sequence start | |
| Current limit | |
| Start reverse (external contactors) | |
| Automatic restart | |
| Event log | |
| Función de protección | Electronic overload protection, EOL; Locked rotor protection; Current underload protection |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (200 ... 208 V AC) Three Phase 20 Hp |
| (220 ... 240 V AC) Three Phase 25 Hp | |
| (440 ... 480 V AC) Three Phase 50 Hp | |
| (550 ... 600 V AC) Three Phase 60 Hp | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Par de apriete UL/CSA | Control Circuit 4.4 in·lb |
| Main Circuit 79.7 | |
| Supply Circuit 4.4 in·lb | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006481 |
| Información sobre RoHS | 2CMT2022-006500 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8462d3d9-3bdb-42b0-9715-4ea626c99564 Sweden |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006524 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2011010304468093 |
| Declaración de conformidad - CCC | 2020980304001546 |
| Declaración de conformidad - CE | 2CMT2015-005447 |
| Certificado DNV | 1SFC132383M0001 TAE0000342 |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 178 mm |
| Embalaje Nivel 1 Largo | 257 mm |
| Embalaje Nivel 1 Alto | 288 mm |
| Embalaje Nivel 1 Peso | 3.2 kg |
| Embalaje Nivel 1 EAN | 7320500400654 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000640 - Soft starter |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| Clase electrónica | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4740 >> Soft starter |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SOFTSTARTERS ES.pdf | 51 Mbytes |
|
