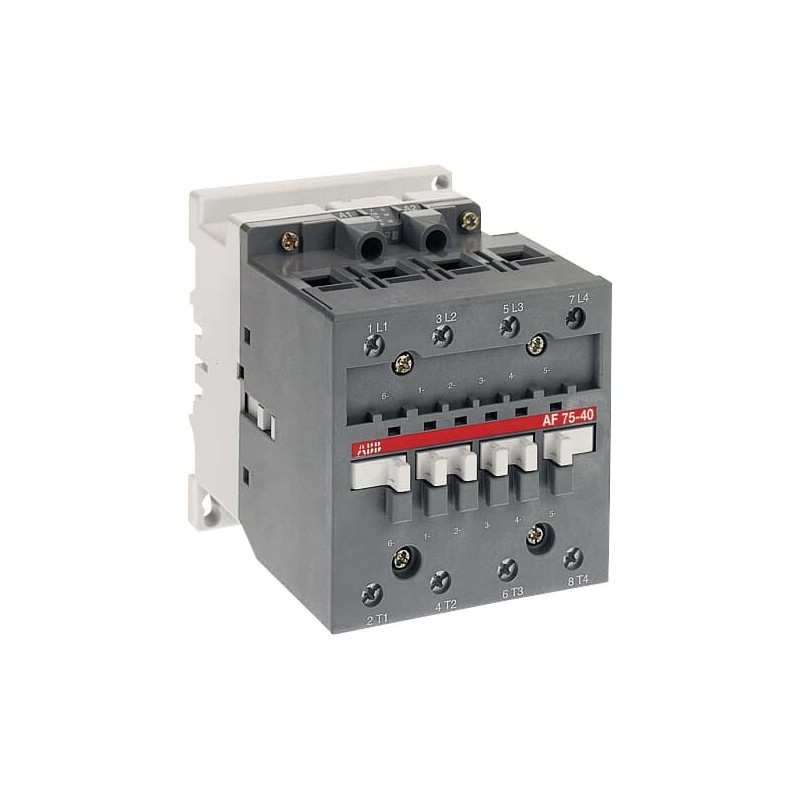

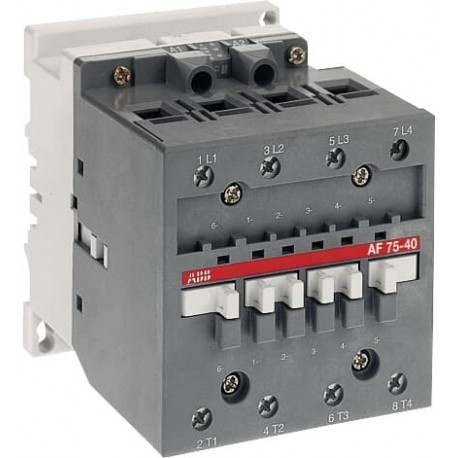

AF75-40-00 1SBL417201R7200 ABB AF75-40-00 CONT. 4P 75A BOB. 20-60Vcc

0/5 - 0 Opiniones

Referencia: AF75-40-00

Código: 1SBL417201R7200

Fabricante: ABB

Descripción:

AF75-40-00 CONT. 4P 75A BOB. 20-60Vcc

AF75-40-00 20-60V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407734P0003
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	92 mm
Largo del product	119.5 mm
Alto del producto	110 mm
Peso del product	1.42 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 125 A
	(690 V) 55 °C 105 A
	(690 V) 70 °C 85 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 72 A
	(440 V) 55 °C 70 A
	(500 V) 55 °C 65 A
	(690 V) 55 °C 46 A
	(380 / 400 V) 55 °C 75 A
	(220 / 230 / 240 V) 55 °C 75
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(220 V) 4 polos en serie, 40 °C 120 A
	(220 V) 4 polos en serie, 55 °C 105 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(220 V) 4 polos en serie, 40 °C 120 A
	(220 V) 4 polos en serie, 55 °C 105 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 100 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 75 A
	(220 V) 3 polos en serie, 55 °C 75 A
	(220 V) 3 polos en serie, 70 °C 75 A
	(220 V) 4 polos en serie, 40 °C 100 A
	(220 V) 4 polos en serie, 55 °C 100 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 75 A
	(72 V) 1 polo, 55 °C 75 A
	(72 V) 1 polo, 70 °C 75 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 40 kW
	(440 V) 40 kW
	(500 V) 45 kW
	(690 V) 40 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Capacidad de rotura nominal AC-3	8 x Ie AC-3
Capacidad nominal de fabricación AC-3	10 x Ie AC-3
Dispositivos de protección contra cortocircuitos	gG Type Fuses 160 A
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 300 cycles per hour
Frecuencia máxima de conmutación mecánica	300 cycles per hour
Tensión nominal del circuito de control (U_c)	Operación de CC 20 ... 60 V
Consumo de la bobina	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 2.8 W
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 7 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 2.8 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 210 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A
Pérdida de potencia	en condiciones nominales de funcionamiento por polo 7 W
	en condiciones nominales de operación AC-1 por polo 7 W
	en condiciones nominales de operación AC-3 por polo 2 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 35 ... 115 ms
	Entre la desenergización de la bobina y la abertura sin contacto 30 ... 110 ms
	Entre la energización de la bobina y el cierre sin contacto 30 ... 100 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con extremo de cable 6 ... 16 mm²
	Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliar	Flexible con extremo de cable 0.75 ... 2.5 mm²
	Cable rígido 1 ... 4 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principales	M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 105 A
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
Resistencia climática	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 10 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 20 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 20 g
	Dirección del amortiguador: C2 20 g
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado	0a2d5c39-a065-427d-8b93-111a4461d5cd Denmark
	0c208262-0d52-46f6-8a2e-b8dfb4356717 Greece
	14a0ae98-5669-44e4-9601-58dcd3f89334 Poland
	21433d68-b29e-496c-be75-8b4477873104 Sweden
	3a074092-6ab2-485e-b53b-106253125ac2 Germany
	3c6c3be9-bc31-4273-aa7d-36b2a5b6f6d4 Estonia
	3df0d9a3-5419-462c-be70-e608291708b7 Italy
	3e963a6a-791b-4744-a5e3-2cc652a5cd1b Spain
	43f2d38f-5147-409b-adda-dfa92b776baf Finland
	4890f301-7aab-49f4-9dfa-7a25479275a4 Croatia
	56b40f2d-b942-4025-bc23-e6e29846c806 Hungary
	5c9533e7-f9e0-4575-a181-6312c65f5604 Czech Republic
	6bef68e0-27f9-4995-b473-596e5a89d91a Norway
	7dcbe1eb-d836-42af-a4b4-2a68328f2e20 Netherlands
	962f8334-91c5-4b98-b6de-208418ae961d Belgium
	9ebbe268-467d-464b-8dfa-6d597f4df5c7 Portugal
	c7612395-7e1d-4124-a129-464c1825c680 France
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CB	CB_CN45489
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado GOST	GOST_POCCFRME77B07175
Certificado UL	UL-US-L312527-1101-21215991-6
	UL-CA-2139468-4
Tarjeta de listado UL	UL_E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	142 mm
Embalaje Nivel 1 Largo	190 mm
Embalaje Nivel 1 Alto	136 mm
Embalaje Nivel 1 Peso	1.42 kg
Embalaje Nivel 1 EAN	3471522115324
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4760 >> Lighting Contactors

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF75-40-00 CONT. 4P 75A BOB. 20-60Vcc - ABB - AF75-40-00 - 1SBL417201R7200	99 Kbytes
AF75-40-00 1SBL417201R7200 ABB AF75-40-00 CONT. 4P 75A BOB. 20-60Vcc	71 Kbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
