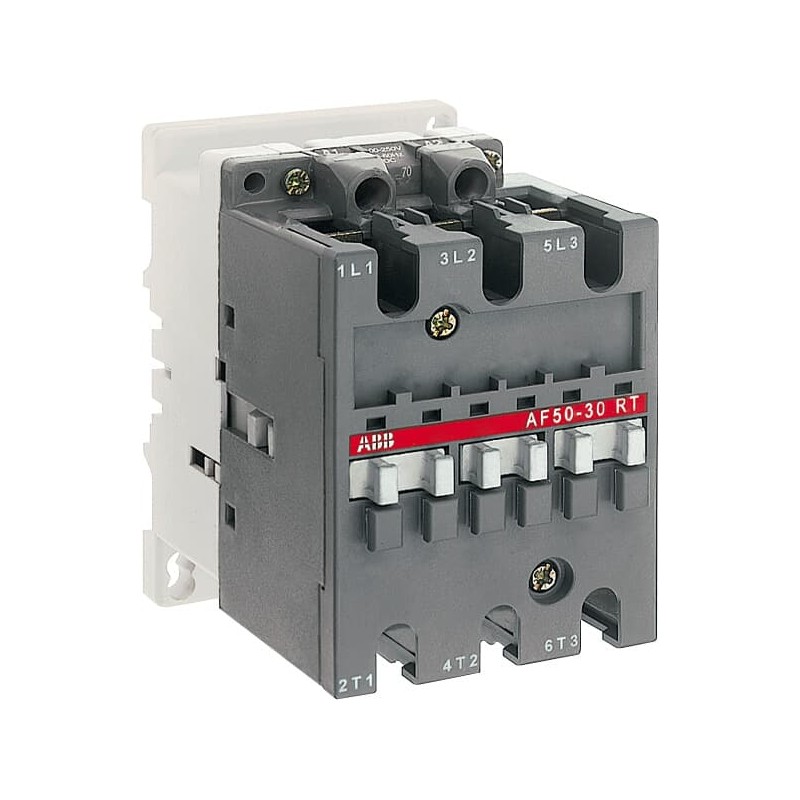

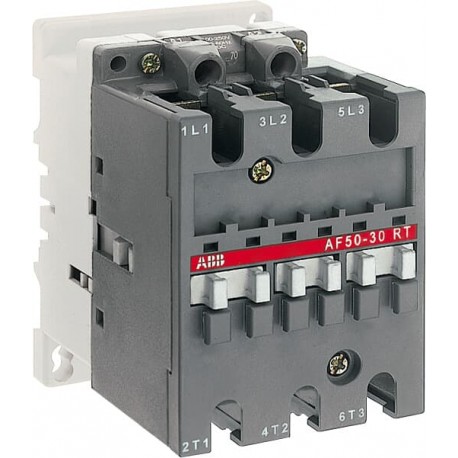

AF50-30-00RT 1SBL357010R7200 ABB AF50-30-00RT CONT.T.AN.BOB.20-60V DC

0/5 - 0 Opiniones

Referencia: AF50-30-00RT

Código: 1SBL357010R7200

Fabricante: ABB

Descripción:

AF50-30-00RT CONT.T.AN.BOB.20-60V DC

AF50-30-00RT 20-60V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" Gama Clásica

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407767P0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	70 mm
Largo del product	108 mm
Alto del producto	110 mm
Peso del product	1.18 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 100 A
	(690 V) 55 °C 85 A
	(690 V) 70 °C 70 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 50 A
	(440 V) 55 °C 45 A
	(500 V) 55 °C 45 A
	(690 V) 55 °C 35 A
	(380 / 400 V) 55 °C 50 A
	(220 / 230 / 240 V) 55 °C 53
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 85 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 55 °C 85 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 85 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 55 °C 85 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 80 A
	(110 V) 2 polos en serie, 55 °C 80 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 55 °C 50 A
	(220 V) 3 polos en serie, 70 °C 50 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 55 °C 50 A
	(72 V) 1 polo, 70 °C 50 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 25 kW
	(440 V) 25 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 110 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Tensión nominal del circuito de control (U_c)	Operación de CC 20 ... 60 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 5 W
	en condiciones nominales de operación AC-3 por polo 1.3 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Terminales de lengüeta anular
Nombre del producto	Block Contactor
Técnica UL/CSA
Tamaño NEMA	2
Corriente continua nominal NEMA	45 A
Potencia nominal NEMA	(115 V AC) Single Phase 3 Hp
	(200 V AC) Three Phase 10 Hp
	(230 V AC) Single Phase 7-1/2 Hp
	(230 V AC) Three Phase 15 Hp
	(460 V AC) Three Phase 25 Hp
	(575 V AC) Three Phase 25 Hp
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 80 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3 hp
	(200 ... 208 V AC) Three Phase 15 Hp
	(220 ... 240 V AC) Three Phase 20 Hp
	(240 V AC) Single Phase 7-1/2 hp
	(440 ... 480 V AC) Three Phase 40 Hp
	(550 ... 600 V AC) Three Phase 50 Hp
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 34 A
	(200 ... 208 V AC) Three Phase 48.3 A
	(220 ... 240 V AC) Three Phase 54 A
	(240 V AC) Single Phase 40 A
	(440 ... 480 V AC) Three Phase 52 A
	(550 ... 600 V AC) Three Phase 52 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	02bdfc18-3f3c-4676-b07d-1ca17fee8440 Bulgaria
SCIP simplificado	0977de89-8ad8-4845-93a3-532ac3380f9e Poland
	15129761-15ec-4221-8fe2-f0582bf907b7 France
	18ed9541-ef74-43c4-920f-4ba7ffa4e4ee Finland
	1dc0dda7-7efa-4d32-b146-0c27d4b4addf Portugal
	26b052dd-ce96-4476-ac00-0c77d7886137 Greece
	316c0ff7-8f37-42c1-8ec1-80758fef5deb Italy
	3bb90088-1ad4-4ad6-a104-a8a299db3220 Czech Republic
	4b2a99b5-5663-4e30-9a62-ab6337901d3b Estonia
	5a0cd3a3-028d-4918-8564-7e671ed785b5 Croatia
	81788b1c-ef1c-4f07-98f2-4d3ce290d098 Spain
	81858485-54e2-49c3-97f4-6a8083ade66c Sweden
	95cab338-e993-438e-ac4e-7f44fb599e33 Netherlands
	b88e0181-868c-4558-8748-39b5f8616562 Norway
	be5642bd-6864-4671-b1d2-991d1206c88d Germany
	c94ee6bf-a9b9-490b-9d29-ed08b20c5b95 Denmark
	d96193fc-8b5b-450a-863f-11c8e2933af6 Belgium
	e3b8c470-be1a-400e-91da-be9dd27b49de Hungary
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado EAC	EAC_RU C-FR ME77 B01010
Certificado GOST	GOST_POCCFRME77B07175
Certificado KC	KC_HW02032-21001B
Certificado UL	UL-US-L312527-291-50119991-3
	UL-CA-2305459-0
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.18 kg
Embalaje Nivel 1 EAN	3471522245120
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4756 >> Capacitor magnet contactor

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF50-30-00RT CONT.T.AN.BOB.20-60V DC - ABB - AF50-30-00RT - 1SBL357010R7200	87 Kbytes
AF50-30-00RT 1SBL357010R7200 ABB AF50-30-00RT CONT.T.AN.BOB.20-60V DC	80 Kbytes
