Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

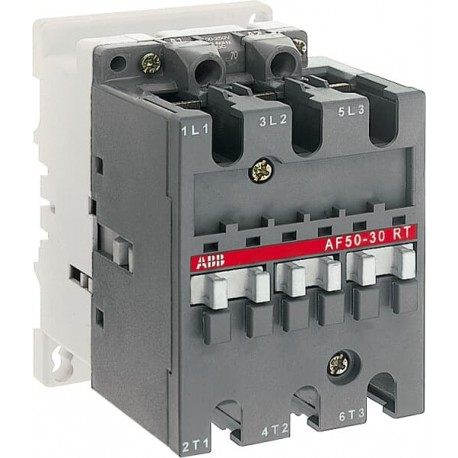

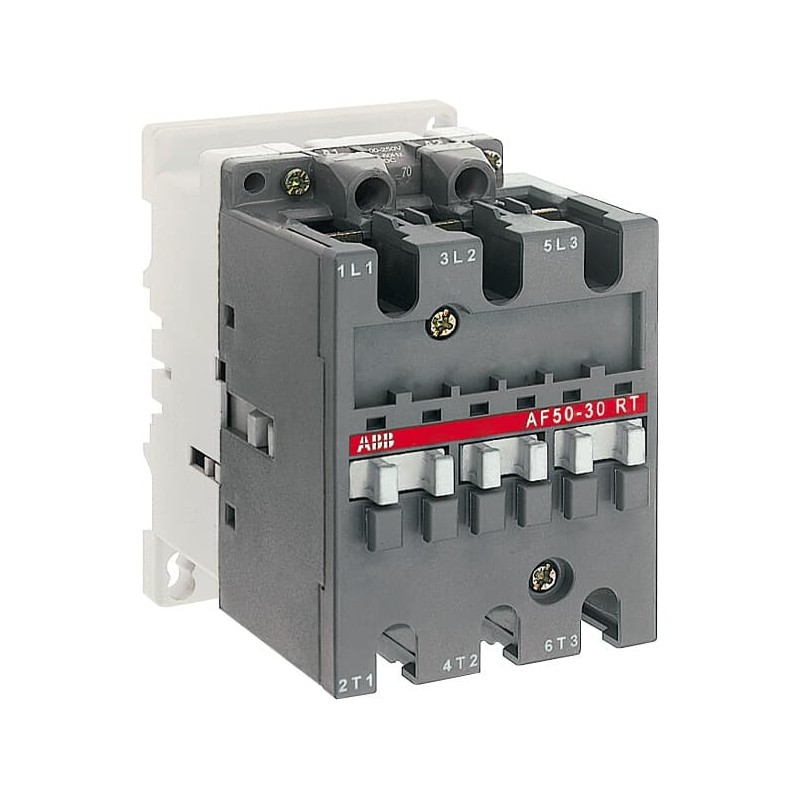

AF50-30-00RT 1SBL357010R6900 ABB AF50-30-00RT CONT. 3P BOB.48-130VDC/AC

0/5 - 0 Opiniones

Referencia: AF50-30-00RT

Código: 1SBL357010R6900

Fabricante: ABB

Descripción:

AF50-30-00RT CONT. 3P BOB.48-130VDC/AC

AF50-30-00RT 48-130V 50Hz / 48-130V 60Hz / 48-130V DC Contactor

Más detalles

Categorias:

Interruptores automáticos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407767P0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	70 mm
Largo del product	108 mm
Alto del producto	110 mm
Peso del product	1.18 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 100 A
	(690 V) 55 °C 85 A
	(690 V) 70 °C 70 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 50 A
	(440 V) 55 °C 45 A
	(500 V) 55 °C 45 A
	(690 V) 55 °C 35 A
	(380 / 400 V) 55 °C 50 A
	(220 / 230 / 240 V) 55 °C 53
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 85 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 55 °C 85 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 85 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 55 °C 85 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 80 A
	(110 V) 2 polos en serie, 55 °C 80 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 55 °C 85 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 55 °C 50 A
	(220 V) 3 polos en serie, 70 °C 50 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 55 °C 50 A
	(72 V) 1 polo, 70 °C 50 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 55 °C 85 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 55 °C 85 A
	(72 V) 3 polos en serie, 70 °C 70 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 25 kW
	(440 V) 25 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 110 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Tensión nominal del circuito de control (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Operación de CC 48 ... 130 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 5 W
	en condiciones nominales de operación AC-3 por polo 1.3 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Terminales de lengüeta anular
Nombre del producto	Block Contactor
Técnica UL/CSA
Tamaño NEMA	2
Corriente continua nominal NEMA	45 A
Potencia nominal NEMA	(115 V AC) Single Phase 3 Hp
	(200 V AC) Three Phase 10 Hp
	(230 V AC) Single Phase 7-1/2 Hp
	(230 V AC) Three Phase 15 Hp
	(460 V AC) Three Phase 25 Hp
	(575 V AC) Three Phase 25 Hp
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 80 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3 hp
	(200 ... 208 V AC) Three Phase 15 Hp
	(220 ... 240 V AC) Three Phase 20 Hp
	(240 V AC) Single Phase 7-1/2 hp
	(440 ... 480 V AC) Three Phase 40 Hp
	(550 ... 600 V AC) Three Phase 50 Hp
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 34 A
	(200 ... 208 V AC) Three Phase 48.3 A
	(220 ... 240 V AC) Three Phase 54 A
	(240 V AC) Single Phase 40 A
	(440 ... 480 V AC) Three Phase 52 A
	(550 ... 600 V AC) Three Phase 52 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	93bc2b44-b2fa-4042-af49-79081ba6f456 Bulgaria
SCIP simplificado	103aa8a1-612d-4135-beee-f7539feb251f Netherlands
	29b1f46d-021c-40fa-973d-1c4835d18a82 Italy
	4f777085-f322-4e16-87dd-c8438ad6f25f Finland
	631dc850-32ab-462c-b57c-12182649583c Sweden
	7b6131a5-04a1-4a8a-8cb1-1e9394f237b3 Spain
	7e563b3d-7209-4aeb-bef7-8a495bca41b9 France
	8b32d36c-0ed2-4543-8352-b53fe94a81bd Denmark
	a0b75249-8976-463d-8ad8-76964fba4c46 Greece
	a0e2bd4b-6f8d-4257-b8fa-c556ed2117fa Germany
	ac92621b-b047-40a2-85c6-afe03564a401 Portugal
	ad7add7c-9243-4f05-b7e7-d1f43fb57d6f Estonia
	ba3f8b8b-f89a-42e2-a89f-3a48831038aa Belgium
	ea8a0feb-4b90-42af-990b-512190f45766 Norway
	fa1bddcc-4912-4542-aa62-13b38d81b3ad Croatia
	fa529be9-94ec-4af5-bf5f-3c9bdf3f0bde Poland
	fba34655-e34d-4d0d-814b-8bdd713b111c Hungary
	fe904b39-fa68-4ce8-b44f-3316a9c39ea2 Czech Republic
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado EAC	EAC_RU C-FR ME77 B01010
Certificado GOST	GOST_POCCFRME77B07175
Certificado KC	KC_HW02032-21001B
Certificado UL	UL-US-L312527-291-50119991-3
	UL-CA-2305459-0
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.18 kg
Embalaje Nivel 1 EAN	3471522245199
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4756 >> Capacitor magnet contactor
