> >>>AF400-30-11 1SFL577001R7111 ABB AF400-30-11 CONT. 3P 400A BOB. 200-500V
Anterior producto Siguiente producto

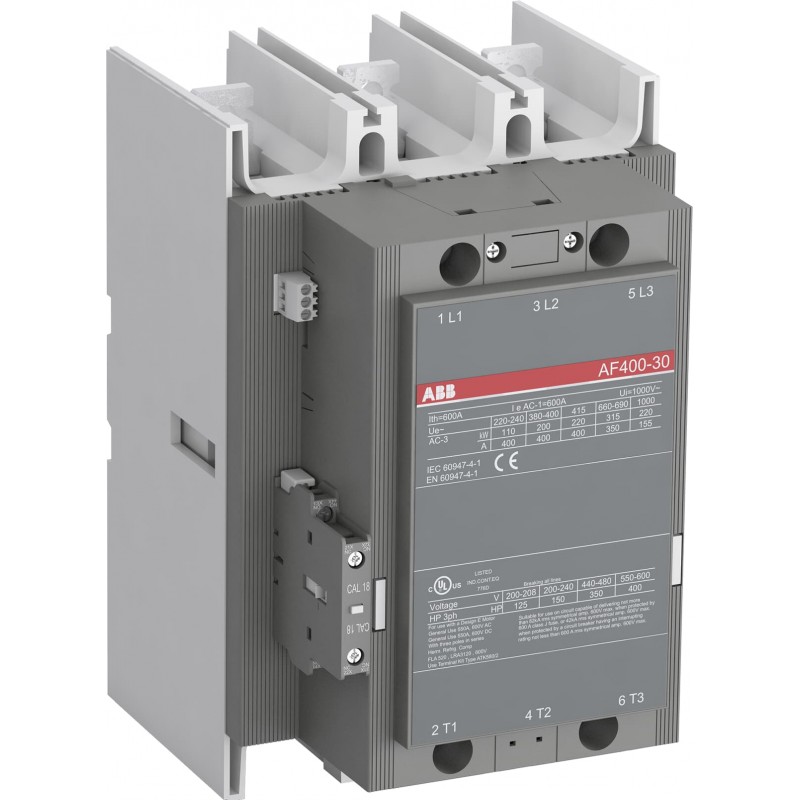

AF400-30-11 1SFL577001R7111 ABB AF400-30-11 CONT. 3P 400A BOB. 200-500V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AF400-30-11 1SFL577001R7111 ABB AF400-30-11 CONT. 3P 400A BOB. 200-500V

1SFL577001R7111

ABB

AF400-30-11 CONT. 3P 400A BOB. 200-500V

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores "A" SECRLP

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $1,616.72
Precio unitario: $1,616.72

Cantidad Precio
1+$1,616.72
2+$1,616.72
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


3-fase de Contactor adecuado para diversas aplicaciones tales como el arranque del Motor, el Aislamiento, el By-pass y de Distribución de la aplicación hasta un máximo de 1000 V. Operados con control de ancho rango de tensión de 250 a 500 V, AC/DC

El pedido

  • EAN:
    7320500250006
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85364900

Dimensiones

  • Neto Del Producto Anchura:
    186.0mm
  • Producto De La Profundidad De La Red:
    216.0mm
  • Neto Del Producto De La Altura:
    278.0mm
  • Peso Neto Del Producto:
    12.000kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    260 mm
  • Paquete De Nivel 1 Longitud:
    250 mm
  • Paquete De Nivel 1 Altura:
    350 mm
  • Paquete De Nivel 1 Peso Bruto:
    12 kg
  • Paquete de Nivel 1 EAN:
    7320500250006

Técnica

  • Número de Contactos Principales NO:
    3
  • Número de Contactos NC:
    0
  • Número de Contactos Auxiliares NO:
    1
  • Número de Contactos Auxiliares NC:
    1
  • Tensión Nominal:
    Circuito Principal A 1000 V
  • Frecuencia nominal (f):
    Circuito Principal 50/60 Hz
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 600
  • Corriente de operación nominal AC-1 (Ie):
    (690 V) 55 °C 500
    (690 V) 40 °C 600
    (1000 V) 40 °C 600
    (1000 V) 55 °C 500
    (690 V) 70 °C 400
    (1000 V) 70 °C 400
  • Corriente de operación nominal AC-3 (Ie):
    (1000 V) 55 °C 155 UN
    (690 V) 55 °C 350
    (415 V) 55 °C 400
    (220 / 230 / 240 V) 55 °C 400
    (440 V) 55 °C 400
    (380 / 400 V) 55 °C 400
    (500 V) 55 °C 400
  • De operación nominal de Alimentación AC-3 (Pe):
    (500 V) 250 kW
    (690 V) de 315 kW
    (220 / 230 / 240 V) 110 kW
    (380 / 400 V) 200 kW
    (440 V) 220 kW
    (415 V) 220 kW
  • Nominal Capacidad de interrupción AC-3 acc. IEC 60947-4-1:
    8 x Ie AC-3
  • Nominal Capacidad de AC-3 acc. IEC 60947-4-1:
    10 x Ie AC-3
  • Corto-Circuito De Dispositivos De Protección:
    gG Fusibles Tipo 630 a
  • Nominal de Corta duración Corriente asignada (Icw):
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 30 s 3100 Una
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 15 min 840
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 4400 Un
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 s 4600 Un
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 min 2500
  • Máxima Capacidad De Ruptura:
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 4000 a
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 3500
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-3 300 ciclos por hora
    AC-1 300 ciclos por hora
    AC-2 / AC-4 60 ciclos por hora
  • Corriente de operación nominal DC-1 (Ie):
    (600 V) 3 Polos en Serie, 40 °C 600
    (110 V) 1-Polo, 40 °C 600
    (110 V) 2 Polos en Serie, 40 °C 600
    (220 V) 3 Polos en Serie, 40 °C 600
  • Corriente de operación nominal DC-3 (Ie):
    (600 V) 3 Polos en Serie, 40 °C 600
    (110 V) 1-Polo, 40 °C 600
    (110 V) 2 Polos en Serie, 40 °C 600
    (220 V) 3 Polos en Serie, 40 °C 600
  • Corriente de operación nominal DC-5 (Ie):
    (600 V) 3 Polos en Serie, 40 °C 600
    (110 V) 1-Polo, 40 °C 600
    (110 V) 2 Polos en Serie, 40 °C 600
    (220 V) 3 Polos en Serie, 40 °C 600
  • Tensión Nominal De Aislamiento (Uyo):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 8 kV
  • La Durabilidad Mecánica:
    5 millones de
  • Mecánica Máxima Frecuencia De Conmutación:
    300 ciclos por hora
  • Bobina De Límites De Funcionamiento:
    (acc. IEC 60947-4-1)0,85 x Uc Min. ... 1.1 x Uc Máx. (θ ≤ 70 °C) °C
  • Nominal Del Circuito De Control De Tensión (Uc):
    60 Hz 250 ... 500 V
    50 Hz 250 ... 500 V
    La Operación de DC 250 ... 500 V
  • Consumo De Bobina:
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 60 Hz 950 V·
    La celebración en Max. Nominal del Circuito de Control de Tensión DC 7.5 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 50 Hz 12 V·
    Pull-in en el máximo. Nominal del Circuito de Control de Tensión DC 885 V·
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 50 Hz 950 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 60 Hz 12 V·
  • Operan Tiempo:
    Entre la Energización de la Bobina y de NO Contacto de Cierre 50 ... 120 ms
    Entre la Bobina De corriente y la NO Apertura de los contactos de 48 ... 58 ms
    Entre la Bobina De corriente y NC Contacto de Cierre 45 ... 55 ms
    Entre la Energización de la Bobina y el Contacto NC de Apertura de 45 ... 115 ms
  • La Conexión De La Capacidad Del Circuito Principal:
    Rígido Al de los Cables de 240 mm2
    Barra de 47 mm
    Rígido Cu-Cable de 240 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Sólido 2x1...4 mm2
    Flexible con Aislamiento Virola de 2x0.75...2,5 mm2
    Cadena 2x1...4 mm2
    Flexible 1x0.75...2,5 mm2
    Flexible con Virola de 1x0.75...2,5 mm2
  • Grado de Protección:
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
    acc. IEC 60529, IEC 60947-1, EN 60529 Principales Terminales IP00
  • Tipo De Terminal:
    Circuito Principal: Bares

Ambiental

  • Temperatura Del Aire Ambiente:
    Cerca de Contactor Equipado con Térmica O/L Relé (0.85 ... 1.1 Uc) -25...+50 °C
    Cerca de Contactor sin Térmicos O/L Relé (0.85 ... 1.1 Uc) -40...+70 °C
    Cerca de Contactor para el Almacenamiento -40...+70 °C
  • Altitud Máxima De Funcionamiento Admisible:
    3000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Choque Dirección: 5 g
    Choque Dirección: C2 5 g
    Choque Dirección: B2 5 g
    Choque Dirección: C1 5 g
    Choque Dirección: B1 5 g
  • RoHS Estado:
    Planeado seguir Directiva europea 2002/95/CE del consejo, de 18 de agosto de 2005 y de enmienda después de 2009 Q2

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V
  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 550
  • Caballos de fuerza de Clasificación de UL/CSA:
    (208 V AC) Tres de la Fase de 125 Hp
    (440 ... 480 V CA) Tres de la Fase de 350 Hp
    (550 ... 600 V CA) trifásica 400 Hp
    (220 ... 240 V CA) trifásico de 150 Hp
    (200 V CA) Tres de la Fase de 125 Hp

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • E-nummer:
    3228336
  • ETIM 5:
    EC000066 - Imán contactor de la CA de conmutación
  • UNSPSC:
    39121529

Datasheet - PDF

▲
Título: Tamaño: Tipo:
AF400-30-11 CONT. 3P 400A BOB. 200-500V - ABB - AF400-30-11 - 1SFL577001R7111 100 Kbytes AF400-30-11 CONT. 3P 400A BOB. 200-500V - ABB - AF400-30-11 - 1SFL577001R7111
AF400-30-11 1SFL577001R7111 ABB AF400-30-11 CONT. 3P 400A BOB. 200-500V 76 Kbytes AF400-30-11 CONT. 3P 400A BOB. 200-500V - ABB - AF400-30-11 - 1SFL577001R7111
