ABBReles de seguridad2TLA010070R0401 ABB Sentry USR22P Relé de seguridad Push-In

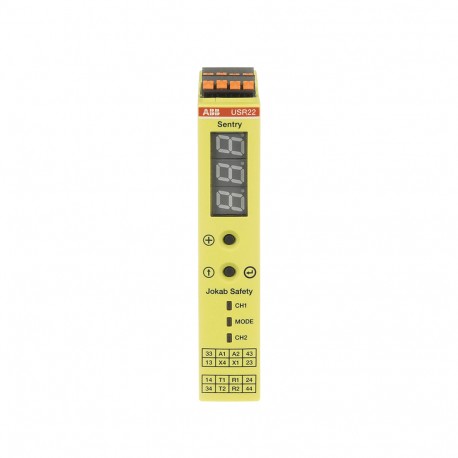

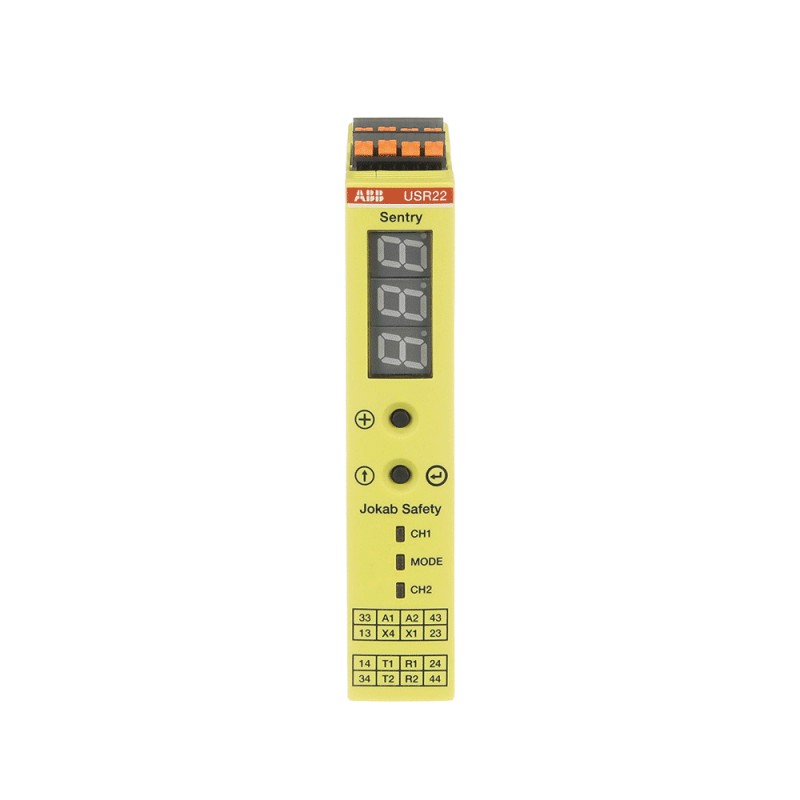

ABB 2TLA010070R0401 2TLA010070R0401 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2TLA010070R0401 ABB Sentry USR22P Relé de seguridad Push-In

Referencia: 2TLA010070R0401

Fabricante: ABB

Descripción:

Sentry USR22P Relé de seguridad Push-In
Sentry USR22P Safety relay

Categorías:

  • Relés > Dispositivo de vigilancia de circuitos de seguridad
  • ABB > Reles de seguridad

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 258,91 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
EAN7350024486353
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica2TLC010037L0201
Instrucciones y manuales2TLC010073M0201
Dibujo dimensional CAD2CDC001079B0201
Diagrama de dimensiones2TLC010001U0201
Diagrama de cableado2TLC010017T0001
Datos de EPLAN9AAC188684_EPLAN
Vídeo de marketing2TLC010019N0201
2TLC010018N0201
Dimensiones
Ancho del product22.5 mm
Alto del producto120 mm
Largo del product120 mm
Peso del product0.229 kg
Técnica
FunciónSafety relay for monitoring of safety devices
SubfunciónStart/test input, configurable Manual/Auto reset and Timer, Display (error indication and error log)
Tipo de relé temporizadorMultifunción
Rango de tiempo0 ... 999 seconds
Tensión nominal de alimentación de control (Us)24 V DC
Corriente nominal de funcionamiento AC-15 (Ie)3 A
Corriente nominal de funcionamiento DC-13 (Ie)3 A
Grado de protecciónIP20
Capacidad de conexiónPasador engarzado 1x0.2...2.5 mm²
Pasador engarzado 2x0.25...1.5 mm²
Flexible con férula 1x0.2...2.5 mm²
Flexible con férula 2x0.25...1.5 mm²
Sólido 1x0.2...2.5 mm²
Sólido 2x0.25...1.5 mm²
Longitud de pelado del cable6.5 mm
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
NormasIS0 13849
Técnica UL/CSA
Capacidad de conexión UL/CSAPasador engarzado 1x 24-14 AWG
Flexible con férula 1x 24-14 AWG
Sólido 1x 24-14 AWG
Ambiente
Temperatura ambienteFuncionamiento -25 ... +65 °C
Almacenamiento -40 ... +70 °C
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2022-006480
Información sobre RoHS2CMT2022-006499
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006522
Certificados y Declaraciones (Número de Documento)
Certificado CQCCQC2017010303977544
Declaración de conformidad - CCC2020980303000244
Declaración de conformidad - CE2TLC010010D0201
Declaración de conformidad - UKCA2TLC010190D0201
Certificado TÜV2TLC010008D0201
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho125 mm
Embalaje Nivel 1 Largo31 mm
Embalaje Nivel 1 Alto129 mm
Embalaje Nivel 1 Peso0.29 kg
Embalaje Nivel 1 EAN7350024486353
Embalaje Nivel 2 Unidades36 pieza
Embalaje Nivel 2 Ancho280 mm
Embalaje Nivel 2 Largo395 mm
Embalaje Nivel 2 Alto210 mm
Embalaje Nivel 2 Peso10.7 kg
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC001449 - Device for monitoring of safety-related circuits
ETIM 8EC001449 - Device for monitoring of safety-related circuits
ETIM 9EC001449 - Device for monitoring of safety-related circuits
Clase electrónicaV11.0 : 27371819
UNSPSC39122331
Número E (Finlandia)2712907
Número E (Suecia)3861423

ETIM for 2TLA010070R0401 Relés (EC001449)

CaracterísticaModelo (EF000010)
ValorOtros
CaracterísticaApto para la supervisión de interruptores de posición (EF007270)
ValorSí
CaracterísticaApto para la supervisión de circuitos de parada de emergencia (EF007268)
ValorSí
CaracterísticaApto para la supervisión de válvulas (EF007272)
ValorSí
CaracterísticaApto para el control de dispositivos de protección optoelectrónicos (EF007269)
ValorSí
CaracterísticaApto para la supervisión de sensores táctiles (EF007271)
ValorSí
CaracterísticaApto para la supervisión de interruptores magnéticos (EF007266)
ValorSí
CaracterísticaApto para la supervisión de interruptores de proximidad (EF007267)
ValorSí
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorSí
CaracterísticaEvaluación de las entradas (EF008245)
ValorUno y dos canales
CaracterísticaCon entrada de inicio (EF003342)
ValorSí
CaracterísticaCon función de silenciamiento (EF004057)
ValorNo
CaracterísticaCon circuito de realimentación (EF003343)
ValorSí
CaracterísticaRetardo de liberación (EF001129)
Valor20 s
CaracterísticaNúmero de salidas, de seguridad, instantáneas, basadas en contactos (EF003344)
Valor2
CaracterísticaNúmero de salidas, de seguridad, retardadas, basadas en contactos (EF003345)
Valor2
CaracterísticaNúmero de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346)
Valor0
CaracterísticaNúmero de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347)
Valor0
CaracterísticaNúmero de salidas, función de señalización, instantánea, basada en contactos (EF003348)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, basado en contacto (EF003349)
Valor0
CaracterísticaNúmero de salidas, función de señalización, instantánea, semiconductores (EF003350)
Valor0
CaracterísticaNúmero de salidas, función de señalización, retardado, semiconductores (EF003351)
Valor0
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor4
CaracterísticaCategoría de parada según IEC 60204 (EF007498)
Valor0 + 1
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel e
CaracterísticaSIL según IEC 61508 (EF009889)
Valor3
CaracterísticaCon aprobación para BG BIA (EF004145)
ValorNo
CaracterísticaCon aprobación según UL (EF001783)
ValorSí
CaracterísticaAnchura (EF000008)
Valor22.5 mm
CaracterísticaAltura (EF000040)
Valor120 mm
CaracterísticaProfundidad (EF000049)
Valor120 mm
