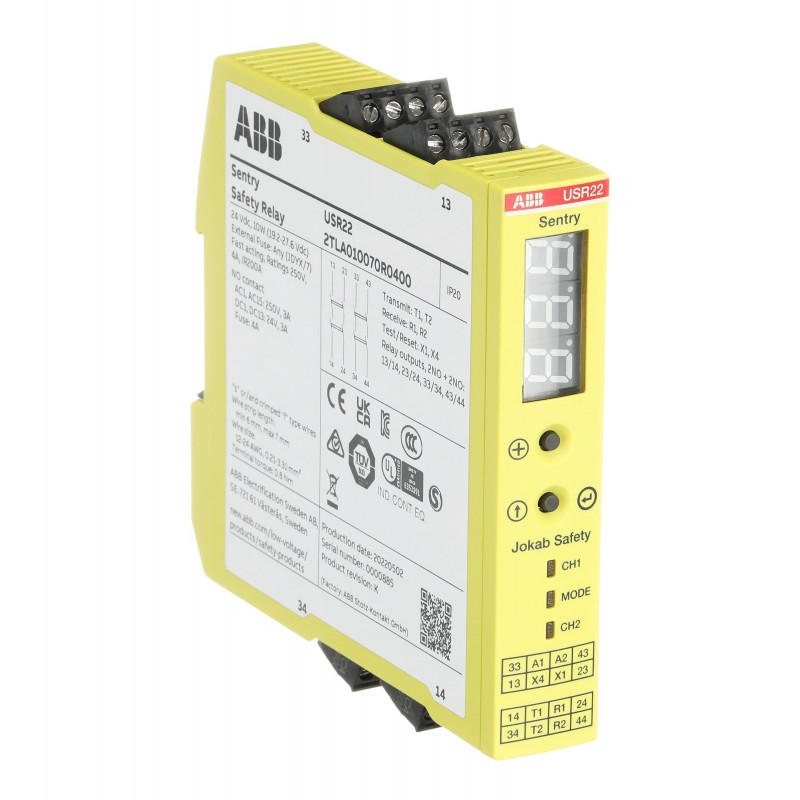

2TLA010070R0400 ABB Sentry USR22 24VDC
2TLA010070R0400
ABB
Sentry USR22 24VDC
Sentry USR22 Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024483383 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010073M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010017T0001 |
| Datos de EPLAN | 9AAC188684_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.229 kg |
| Técnica | |
| Función | Safety relay for monitoring of safety devices |
| Subfunción | Start/test input, configurable Manual/Auto reset and Timer, Display (error indication and error log) |
| Tipo de relé temporizador | Multifunción |
| Rango de tiempo | 0 ... 999 seconds |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 3 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 3 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...3.3 mm² |
| Pasador engarzado 2x0.2...1.5 mm² | |
| Flexible con férula 1x0.2...3.3 mm² | |
| Flexible con férula 2x0.2...1.5 mm² | |
| Sólido 1x0.2...3.3 mm² | |
| Sólido 2x0.2...1.5 mm² | |
| Par de apriete | 0.7 N·m |
| Longitud de pelado del cable | 6.5 mm |
| Destornillador recomendado | M3.5 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-12 AWG |
| Pasador engarzado 2x 24-16 AWG | |
| Flexible con férula 1x 24-12 AWG | |
| Flexible con férula 2x 24-16 AWG | |
| Sólido 1x 24-12 AWG | |
| Sólido 2x 24-16 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +65 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Certificado cULus | 2TLC010007D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado KC | 2TLC010048D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.29 kg |
| Embalaje Nivel 1 EAN | 7350024483383 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 10.7 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712532 |
| Número E (Suecia) | 3860829 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB SAFETY PRODUCTS CATALOGUE EN.pdf | 42 Mbytes |
|
