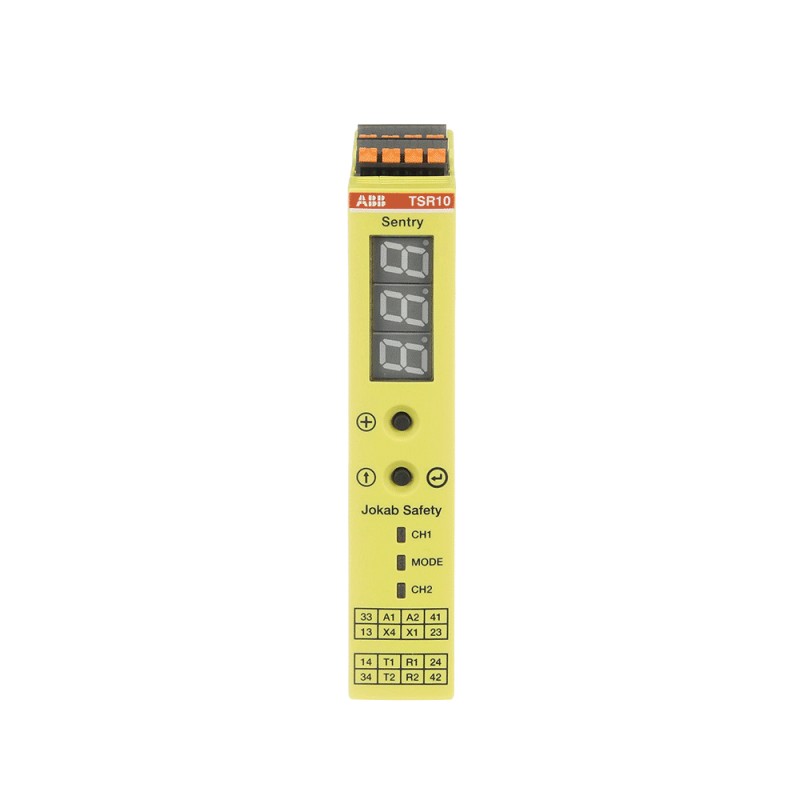

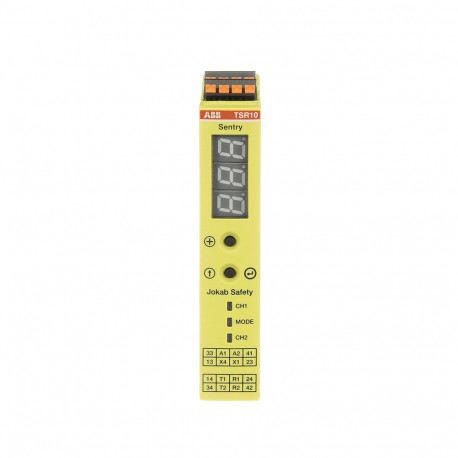

2TLA010060R0001 ABB Sentry TSR10P Relé de seguridad Push-In
2TLA010060R0001
ABB
Sentry TSR10P Relé de seguridad Push-In
Sentry TSR10P Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024486315 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010069M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010013T0001 |
| Datos de EPLAN | 9AAC188683_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.213 kg |
| Técnica | |
| Función | Safety relay for monitoring of safety devices |
| Subfunción | Start/test input, configurable Manual/Auto reset and Timer, Display (error indication and error log) |
| Tipo de relé temporizador | Multifunción |
| Rango de tiempo | 0 ... 999 seconds |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 6 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...2.5 mm² |
| Pasador engarzado 2x0.25...1.5 mm² | |
| Flexible con férula 1x0.2...2.5 mm² | |
| Flexible con férula 2x0.25...1.5 mm² | |
| Sólido 1x0.2...2.5 mm² | |
| Sólido 2x0.25...1.5 mm² | |
| Longitud de pelado del cable | 6.5 mm |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-14 AWG |
| Flexible con férula 1x 24-14 AWG | |
| Sólido 1x 24-14 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +65 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d6996664-7410-4ce3-8fc3-3c944253b88c Germany |
| SCIP simplificado | 031b9640-2fdb-47da-8ddc-c2101c9429de Germany |
| 085df963-10bd-4705-a3a1-a95a60119740 Portugal | |
| 0c599ea1-acae-452c-bc3c-99c2db1ebfce Belgium | |
| 12aeec0c-8c65-45cc-b033-d43a7dfbf850 Germany | |
| 200d7aee-5563-4327-b92c-6468ba7612a7 Hungary | |
| 391d39a5-ac50-4a99-8318-302e2f1048f4 France | |
| 51a1895c-d6c5-4706-85c0-aa1fb6bb6587 Spain | |
| 564db2d0-3a8b-48c5-ba43-e65e86be9bea Czech Republic | |
| 67f8ba02-1a1d-4e68-843b-19233d506145 Poland | |
| 6c275909-6486-4cbb-85c6-5adc3e109aa9 Sweden | |
| 6d9a2fe3-a3a2-46b4-a1d8-413c65de8a90 Sweden | |
| 7196325c-9d37-48e0-a333-3d4291f8d5fe Germany | |
| 8b4ef495-43c8-413d-92d6-1de93191e1e7 Poland | |
| 956d57c2-f863-4403-889f-72409dce8da7 Greece | |
| 974f8c83-341a-4ded-907d-2967f2d7b773 Norway | |
| 9cacdaa2-4b03-430c-ac3d-ae52a5b595b4 Germany | |
| 9de3f11a-c9d9-406f-813a-fd3c827b7e7f Hungary | |
| 9ede84d5-d751-40dd-b93a-93b9c42ecad0 Bulgaria | |
| b8a195cd-5299-42f4-ac61-82e9a093f1e0 Poland | |
| bcc1e563-3208-4a8e-9a4f-86ed9a96e63d Belgium | |
| d1fc3173-169a-45b1-bc2d-62e67fcfa286 Italy | |
| de71422d-460e-4c06-8dd5-670281b74dcc France | |
| e480912c-7585-4dc5-8727-0672b5a2a466 Croatia | |
| ea73795a-b865-4764-a2d9-320db16ff3d2 Finland | |
| f1acc346-76a9-4555-8276-12edf7d1f3c0 Netherlands | |
| f263e086-914f-4a62-827c-02a9df5c168c Estonia | |
| ff968a0d-c77a-4bc6-bce6-caebf1685b20 Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.274 kg |
| Embalaje Nivel 1 EAN | 7350024486315 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 10.2 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712903 |
| Número E (Suecia) | 3861415 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Otros |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | Sí |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | Sí |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión enchufable |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Evaluación de las entradas (EF008245) | Uno y dos canales |
| Con entrada de inicio (EF003342) | Sí |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 20 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 4 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Tipo de seguridad según IEC 61496-1 (EF004105) | 4 |
| Categoría de parada según IEC 60204 (EF007498) | 0 + 1 |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e |
| SIL según IEC 61508 (EF009889) | 3 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 120 mm |
