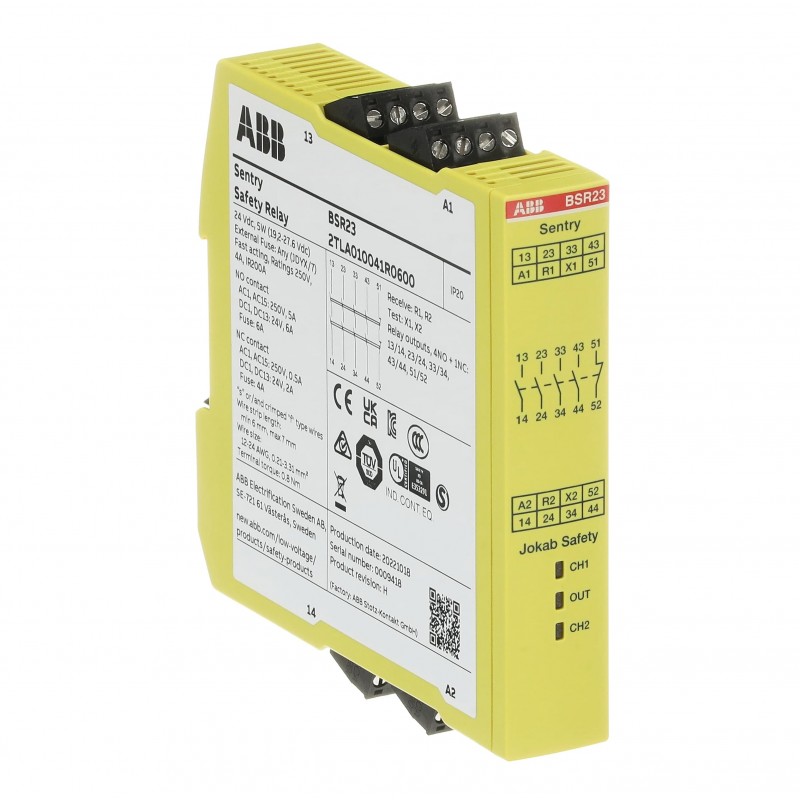

2TLA010041R0600 ABB Sentry BSR23 24VDC
2TLA010041R0600
ABB
Sentry BSR23 24VDC
Sentry BSR23 Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024483277 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010062M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010006T0001 |
| Datos de EPLAN | 9AAC188683_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.195 kg |
| Técnica | |
| Función | Expansion relay - must be monitored by another device for higher than PL c |
| Subfunción | Start/test input |
| Tipo de relé temporizador | Sin demora |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 6 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...3.3 mm² |
| Pasador engarzado 2x0.2...1.5 mm² | |
| Flexible con férula 1x0.2...3.3 mm² | |
| Flexible con férula 2x0.2...1.5 mm² | |
| Sólido 1x0.2...3.3 mm² | |
| Sólido 2x0.2...1.5 mm² | |
| Par de apriete | 0.7 N·m |
| Longitud de pelado del cable | 6.5 mm |
| Destornillador recomendado | M3.5 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-12 AWG |
| Pasador engarzado 2x 24-16 AWG | |
| Flexible con férula 1x 24-12 AWG | |
| Flexible con férula 2x 24-16 AWG | |
| Sólido 1x 24-12 AWG | |
| Sólido 2x 24-16 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | dbff79b0-0c03-4d67-89c0-939662aa18cc Germany |
| SCIP simplificado | 03ab535e-d66c-4357-a731-c02dec0d93fe Germany |
| 17c5d0f5-e61a-4a24-8ae1-3b13266591ba Denmark | |
| 195e3592-670a-43d0-8480-c5be4ee7ee53 Sweden | |
| 235be2f0-74be-47ab-a19c-452dbda40b6d Netherlands | |
| 2a2a66a1-8164-4f06-80c9-5e6fbefe9c31 Portugal | |
| 2a823ca9-f5d2-4aea-ae4f-afb2607e0a1b Finland | |
| 434499a1-3d5a-4657-8113-e918b39b84cd Germany | |
| 43c3e69b-276a-4872-8120-fd77430bb832 Germany | |
| 4cd1752a-2fd7-4b3c-8c34-d58f5bbe7210 Poland | |
| 4f1ff78c-8053-4764-b6a2-8f43026a5753 Norway | |
| 53e34922-79f9-4bf1-a4f5-423e23d3ee7b Czech Republic | |
| 55e2d8ff-9f30-4df9-834b-0acc6a8fc253 Hungary | |
| 5a272a2c-7f46-4967-a939-ce999f5a5b9d France | |
| 5f8e561b-4c81-403d-995a-245fa6bfe9b3 Spain | |
| 6c1c4bb3-3792-4960-b655-fa36018267ac Belgium | |
| 8853cab7-6409-4bbf-936f-6ccb7153921c France | |
| 8a383085-d258-40ce-9a93-d6273dfcec0e Bulgaria | |
| afcdf803-d3c6-4531-8741-7e5a51f863b7 Italy | |
| b7dba820-6f4c-4fbe-91f9-51b1312af866 Belgium | |
| bb90b21b-2002-49a0-9c2a-217caca4e045 Croatia | |
| c979ea17-cfe5-4729-be04-4745dfdcf049 Greece | |
| d744e700-fe66-4281-a603-20f00f7589dc Sweden | |
| dc0089e0-eafe-4820-9bec-7c2a7544a1d0 Hungary | |
| e3374a8c-cf55-445d-a532-2a74bc76680b Estonia | |
| eb570d83-1337-4bc4-abd5-a46f24f9e126 Germany | |
| f39388ae-9587-4f4d-8932-6d807fe10c2a Poland | |
| f467a1c7-41c7-4457-b1c5-0cc4fbedda2f Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Certificado cULus | 2TLC010007D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado KC | 2TLC010048D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.256 kg |
| Embalaje Nivel 1 EAN | 7350024483277 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 9.5 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712521 |
| Número E (Suecia) | 3860818 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de expansión |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | Sí |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Evaluación de las entradas (EF008245) | 1 canal |
| Con entrada de inicio (EF003342) | Sí |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 20 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 5 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Tipo de seguridad según IEC 61496-1 (EF004105) | Ninguno |
| Categoría de parada según IEC 60204 (EF007498) | 0 |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e |
| SIL según IEC 61508 (EF009889) | 3 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 120 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB SAFETY PRODUCTS CATALOGUE EN.pdf | 42 Mbytes |
|
