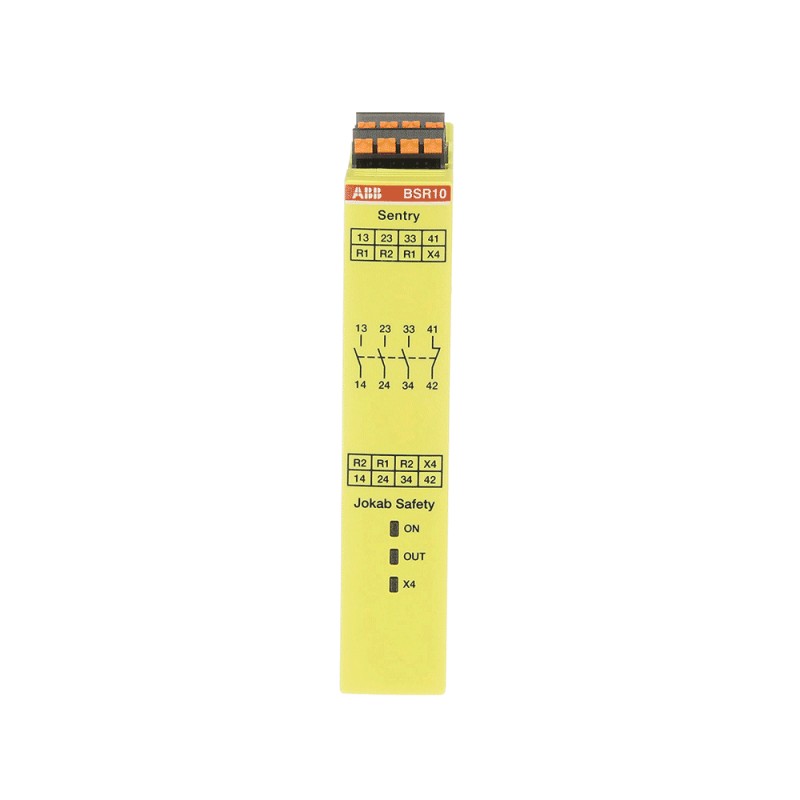

2TLA010040R0001 ABB Sentry BSR10P Relé de seguridad Push-In
2TLA010040R0001
ABB
Sentry BSR10P Relé de seguridad Push-In
Sentry BSR10P Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024483888 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010060M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010004T0001 |
| Datos de EPLAN | 9AAC188683_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.19 kg |
| Técnica | |
| Función | Expansion relay - No monitoring of two channel fault |
| Subfunción | Start/test input |
| Tipo de relé temporizador | Sin demora |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 6 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...2.5 mm² |
| Pasador engarzado 2x0.25...1.5 mm² | |
| Flexible con férula 1x0.2...2.5 mm² | |
| Flexible con férula 2x0.25...1.5 mm² | |
| Sólido 1x0.2...2.5 mm² | |
| Sólido 2x0.25...1.5 mm² | |
| Longitud de pelado del cable | 6.5 mm |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-14 AWG |
| Flexible con férula 1x 24-14 AWG | |
| Sólido 1x 24-14 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +65 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP simplificado | 001e3c87-0d3d-4c35-be98-e98822da04ac Belgium |
| 0123d2f5-98de-4b71-afa6-0ef5b37c0b87 Germany | |
| 0c38c00e-83b5-4680-b4ba-d00bbd562872 France | |
| 0d458c1f-ad38-4d3d-9dc8-c6f02ec9e068 Spain | |
| 189dcc5e-78b9-4a79-a84f-b2a95287bd84 Croatia | |
| 193f5f89-a03c-438e-9888-28cbca608fbd Czech Republic | |
| 2842d631-f8dc-4d93-b274-ecbb9d73751a Hungary | |
| 35dbf8db-09ab-4456-88fa-3cd26de3f2cf Estonia | |
| 3f46b87a-8796-4ca0-a136-eccc25a97f82 Denmark | |
| 505c1edb-bf72-4d63-8b36-1b6fc75560ee Sweden | |
| 6f697530-56ff-4b1c-913d-9d226268dcbe Greece | |
| 7c6f47e6-9ecb-4306-b38c-fb9207112ce3 Norway | |
| 9f1a0ca6-3ef8-4966-9dc1-2ee39ee985b7 Italy | |
| ac5e7f96-3339-49aa-a907-ca158975ba3d Poland | |
| ae152dab-ee6b-4557-a8d9-c08e4fc74aa8 Finland | |
| b6c40f1f-206f-4920-9368-33775ea0b9d2 Portugal | |
| d328a8f6-18c6-4293-bd0c-70cb3b480b30 Netherlands | |
| dd14de12-d872-482d-94b4-f4d278135f62 Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.251 kg |
| Embalaje Nivel 1 EAN | 7350024483888 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 9.3 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712894 |
| Número E (Suecia) | 3861398 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de expansión |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | Sí |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión enchufable |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Evaluación de las entradas (EF008245) | Uno y dos canales |
| Con entrada de inicio (EF003342) | Sí |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 20 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 4 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Tipo de seguridad según IEC 61496-1 (EF004105) | Ninguno |
| Categoría de parada según IEC 60204 (EF007498) | 0 |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e |
| SIL según IEC 61508 (EF009889) | 3 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 120 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB SAFETY PRODUCTS CATALOGUE EN.pdf | 42 Mbytes |
|
