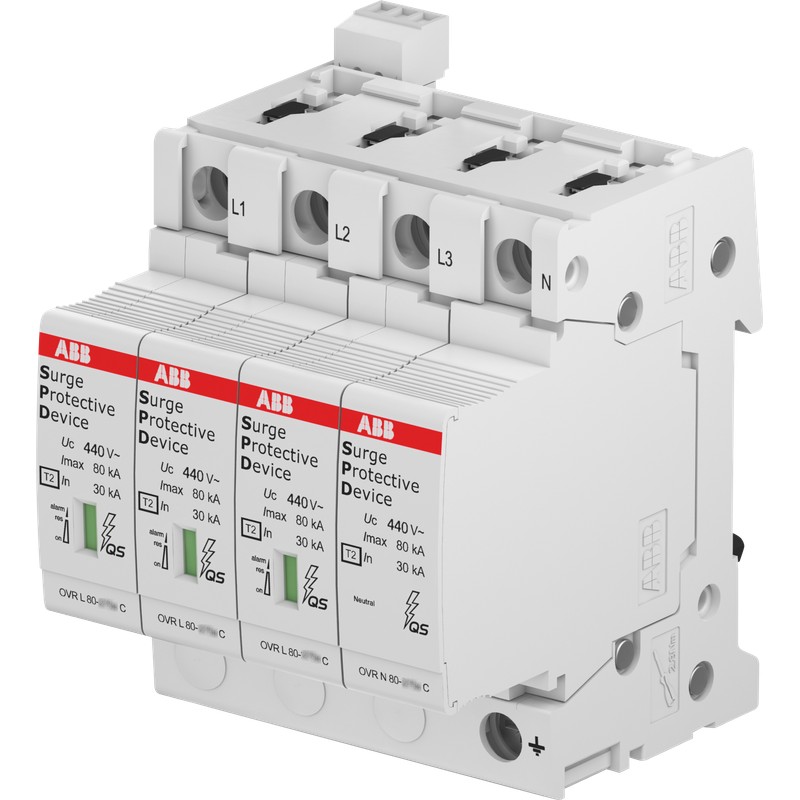

2CTB815708R3700 ABB Protección sobretensiones OVRT23N80440SPTSQS
2CTB815708R3700
ABB
Protección sobretensiones OVRT23N80440SPTSQS
OVR T2 3N 80-440s P TS QS Surge Protective Device
Otros dispositivos modulares
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 9AKK108468A7418 |
| Técnica | |
| Tipo de sistema de distribución de baja tensión | TT |
| TN-S | |
| Adecuado para | To protect the systems against the transient overvoltage (lightning) |
| Tensión nominal de CA del sistema (Uo) | 400 / 690 V |
| Tensión máxima de funcionamiento continuo (Uc) | (L-PE) 440 V |
| Valor de prueba de sobretensión temporal (UT) | (L-N) 581 V |
| (N-PE) 1200 V | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | 100 kA |
| Corriente de descarga | Nominal (8 / 20 μs) 20 kA |
| I (máx., 8 / 20 μs) 80 kA | |
| Corriente de Impulso | I (imp, 10 / 350 μs) 6.25 kA |
| Cortocircuito soportado Icc | 100 kA |
| Clase de arrestador | II |
| Número de postes protegidos | 4 |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 4P |
| Número de conductores | 4 |
| Posición de los terminales de neutro | Right |
| Norma de transmisión | Óptico |
| Versión | Plug-in |
| Tipo de producto | QS |
| Opciones proporcionadas | Industry, commercial building |
| Carga del circuito auxiliar | Mínimo 12Vdc - 10mA |
| Máximo 250Vac - 1A | |
| Función de mantenimiento preventivo | Sí |
| Indicador de estado | Sí |
| Tamaño del fusible | 4 modular spacing |
| Sección transversal (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Eléctrica | |
| Tensión nominal (Ur) | 400 V AC |
| Nivel de protección de la tensión ( Up) | 1.4 kV |
| (De izquierda a derecha) 1.8 kV | |
| (N-PE) 2 kV | |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK108466A4617 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230707 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20231212 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 5000 |
| Dimensiones | |
| Anchura en número de espacios modulares | 4 |
| Ancho del product | 71.2 mm |
| Alto del producto | 95.8 mm |
| Largo del product | 76.7 mm |
| Peso del product | 0.6 kg |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 630 g |
| Número E (Noruega) | 1623916 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | 9AKK107680A1974 |
| Declaración | 2CTC432056G1701 |
| Declaración de conformidad - CE | 9AKK108466A4617 |
| Instalación | |
| Instrucciones y manuales | 2CTC432106M1701 |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CTC432319D0201 |
| Dibujos mecánicos | 2CTC800015F1200.pdf |
| 2CTC800015F1201.dxf | |
| 2CTC800015F1202.stp | |
| 2CTC800015F1203.igs | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| Clase electrónica | V11.0 : 27130805 |
| Código de clasificación de objetos | 141DEC |
| Normas | IEC 61643-11 / EN 61643-11 |
