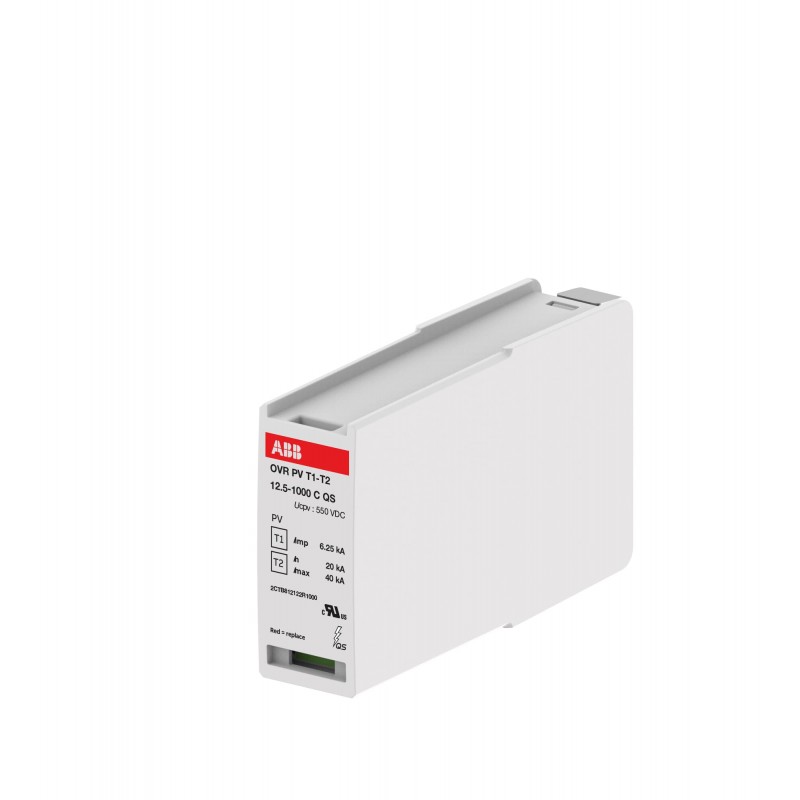

2CTB812122R1000 ABB Prot. Sobret. OVRPVT1-T212.5-1000CQS
2CTB812122R1000
ABB
Prot. Sobret. OVRPVT1-T212.5-1000CQS
OVR PV T1-T2 12.5-1000 C QS Surge Protective Device
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Otros dispositivos modulares
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Adecuado para | To protect the systems against the transient overvoltage (lightning) |
| Tensión nominal DC | 1000 V |
| Punto de máxima potencia (MPP) Tensión | 1000 V |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | 11 kA |
| Corriente de descarga | Nominal (8 / 20 μs) 20 kA |
| I (máx., 8 / 20 μs) 40 kA | |
| I (total, 10 / 350 μs) 12.5 kA | |
| Clase de arrestador | I |
| II | |
| Número de postes protegidos | 2 |
| Número de conductores | 2 |
| Norma de transmisión | Óptico |
| Versión | Plug-in |
| Tipo de producto | QS |
| Opciones proporcionadas | Solar |
| Función de mantenimiento preventivo | No |
| Indicador de estado | Sí |
| Número de pilas | 0 |
| Tamaño del fusible | 3 modular spacing |
| Sección transversal (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Eléctrica | |
| Tensión nominal (Ur) | 1000 V DC |
| Nivel de protección de la tensión ( Up) | 3.8 kV |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK107991A6344 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230707 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20231212 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Grado de protección | IP20 |
| Dimensiones | |
| Ancho del product | 24 mm |
| Alto del producto | 45 mm |
| Largo del product | 74 mm |
| Peso del product | 0.127 kg |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 0.127 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 9AKK107991A6344 |
| Certificado UL | 2CTC431021G1701 |
| Instalación | |
| Instrucciones y manuales | 2CTC431032M1701 |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Dibujos mecánicos | 2CTC812000F0300 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| Clase electrónica | V11.0 : 27130805 |
| Código de clasificación de objetos | 141DCC |
| Normas | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | Sí |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | No |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | No |
| Tipo de red: otros (EF009932) | No |
| Número de conductores (sin toma de tierra) (EF001148) | 2 |
| Corriente nominal de descarga (8/20) (EF004214) | 20 kA |
| Corriente máx. de descarga (8/20) (EF012274) | 20 kA |
| Voltaje nominal CC (EF004221) | 1000 V |
| Tensión continua máxima CC (EF004777) | 1000 V |
| Tensión fotovoltaica máxima (EF008795) | 1000 V |
| Nivel de protección (EF003525) | 3.8 kV |
| Protección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962) | 10 A |
| Resistencia a cortocircuitos (Isccr) (EF012627) | 11 kA |
| Protección contra cortocircuitos integrada (EF016000) | No |
| Fusible de respaldo integrado (EF008797) | No |
| Sin corriente de fuga (EF016002) | No |
| Método de montaje (EF000003) | Otros |
| Tamaño de construcción (EF002566) | 3 separación modular |
| Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) | 35 mm² |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 25 mm² |
| Con contacto de telecomunicación (EF000422) | No |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 2 (EF004230) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
