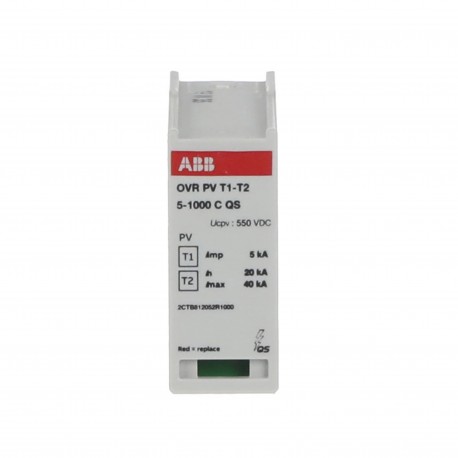

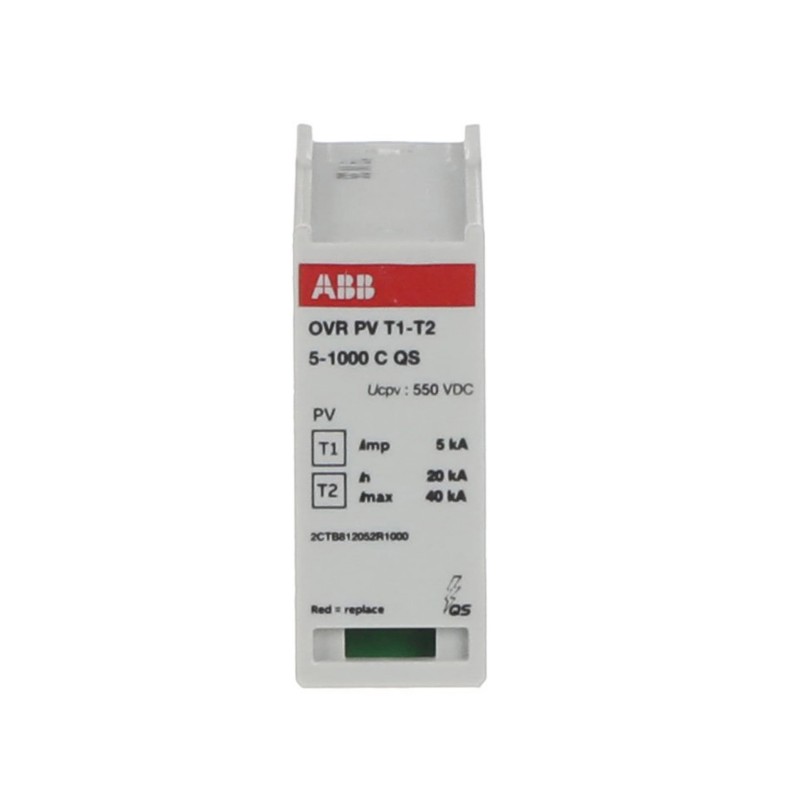

ABB 2CTB812052R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CTB812052R1000 ABB Prot. Sobret. OVRPVT1-T25-1000CQS

Código: 2CTB812052R1000

Fabricante: ABB

Descripción:

Prot. Sobret. OVRPVT1-T25-1000CQS
OVR PV T1-T2 5-1000 C QS Surge Protective Device

Categorías:

  • Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
  • ABB > Otros dispositivos modulares

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 56,37 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Adecuado paraTo protect the systems against the transient overvoltage (lightning)
Tensión nominal DC1000 V
Punto de máxima potencia (MPP) Tensión1000 V
Capacidad nominal de corte en cortocircuito en servicio (Ics)11 kA
Corriente de descargaNominal (8 / 20 μs) 20 kA
I (máx., 8 / 20 μs) 40 kA
I (total, 10 / 350 μs) 5 kA
Clase de arrestadorI
II
Número de postes protegidos2
Número de conductores2
Norma de transmisiónÓptico
VersiónPlug-in
Tipo de productoQS
Opciones proporcionadasSolar
Función de mantenimiento preventivoNo
Indicador de estadoSí
Número de pilas0
Tamaño del fusible3 modular spacing
Sección transversal (Across)Maximum Conductor Solid-Stranded 35 mm²
Maximum Conductor Flexible 25 mm²
Eléctrica
Tensión nominal (Ur)1000 V DC
Nivel de protección de la tensión ( Up)3.8 kV
Cumplimiento de Materiales
Información sobre RoHS9AKK107991A6344
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20230707
Declaración REACH9AKK107492A1906
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20231212
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Grado de protecciónIP20
Dimensiones
Ancho del product24 mm
Alto del producto45 mm
Largo del product74 mm
Peso del product0.079 kg
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso0.079 kg
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE9AKK107991A6344
Instalación
Instrucciones y manuales2CTC431032M1701
Tipo de montajeDIN-Rail
Descargas Populares
Dibujos mecánicos2CTC812000F0300
Clasificaciones y estándares externos
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
UNSPSC39121610
Clase electrónicaV11.0 : 27130805
Código de clasificación de objetos141DCC
NormasIEC 61 643-11 / EN 50539-11

ETIM for 2CTB812052R1000 Puesta a tierra, protección contra rayos y sobretensiones (EC000941)

CaracterísticaTipo de red CC (EF009926)
ValorSí
CaracterísticaTipo de red IT (EF009927)
ValorNo
CaracterísticaTipo de red TN (EF009928)
ValorNo
CaracterísticaTipo de red TN-C (EF009929)
ValorNo
CaracterísticaTipo de red TN-C-S (EF009933)
ValorNo
CaracterísticaTipo de red TN-S (EF009930)
ValorNo
CaracterísticaTipo de red TT (EF009931)
ValorNo
CaracterísticaTipo de red: otros (EF009932)
ValorNo
CaracterísticaNúmero de conductores (sin toma de tierra) (EF001148)
Valor2
CaracterísticaCorriente nominal de descarga (8/20) (EF004214)
Valor20 kA
CaracterísticaCorriente máx. de descarga (8/20) (EF012274)
Valor20 kA
CaracterísticaVoltaje nominal CC (EF004221)
Valor1000 V
CaracterísticaTensión continua máxima CC (EF004777)
Valor1000 V
CaracterísticaTensión fotovoltaica máxima (EF008795)
Valor1000 V
CaracterísticaNivel de protección (EF003525)
Valor3.8 kV
CaracterísticaProtección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962)
Valor10 A
CaracterísticaResistencia a cortocircuitos (Isccr) (EF012627)
Valor11 kA
CaracterísticaProtección contra cortocircuitos integrada (EF016000)
ValorNo
CaracterísticaFusible de respaldo integrado (EF008797)
ValorNo
CaracterísticaSin corriente de fuga (EF016002)
ValorNo
CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaTamaño de construcción (EF002566)
Valor3 separación modular
CaracterísticaSección transversal máxima de conductor rígido (simple/multiconductor) (EF008827)
Valor35 mm²
CaracterísticaSección transversal máxima de conductor flexible (trenzado fino) (EF008828)
Valor25 mm²
CaracterísticaCon contacto de telecomunicación (EF000422)
ValorNo
CaracterísticaSeñalización en el dispositivo (EF004241)
ValorÓptico
CaracterísticaClase de prueba tipo 2 (EF004230)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
