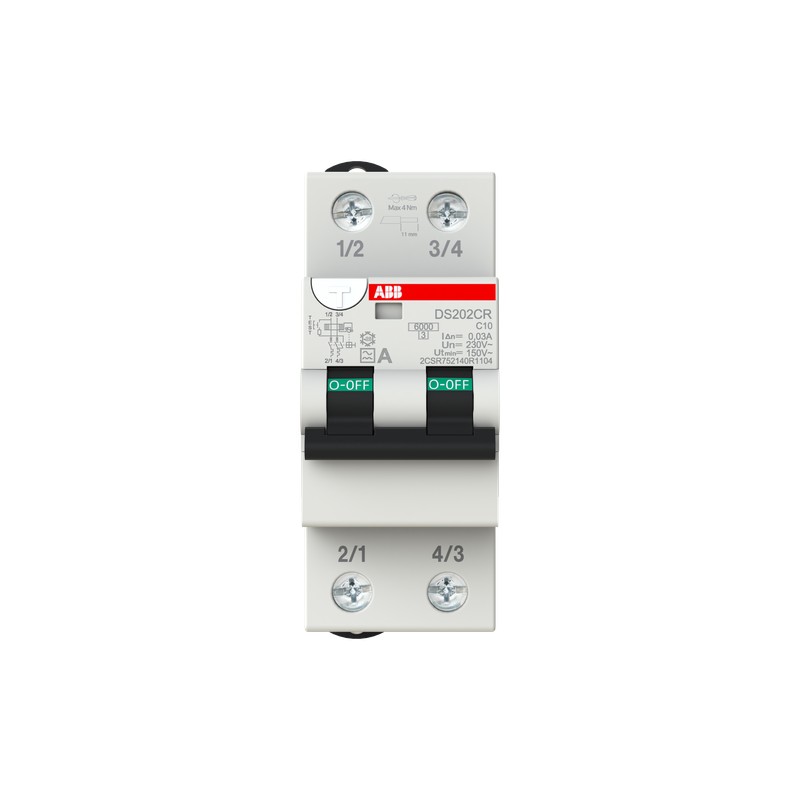

ABB 2CSR752140R1104 2CSR752140R1104 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

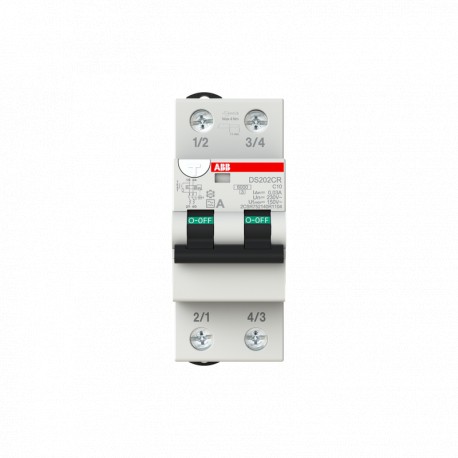

2CSR752140R1104 ABB I.com.DS202CR 2p C 10A A 10kA 30mA

Referencia: 2CSR752140R1104

Fabricante: ABB

Descripción:

I.com.DS202CR 2p C 10A A 10kA 30mA
Residual Current Circuit Breaker with Overcurrent Protection DS202CR - 2P - 30 mA - 10 A - C - Tipo A

Categorías:

  • Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico
  • ABB > Terciario/industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 117,03 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108471A9845
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 76.95 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
UL 2799 Validación de cero residuos a vertederos disponible
Vida útil del producto prolongadaDurabilidad del producto
Se ofrece con los servicios de recogidaDevolución para reciclaje
Instrucciones de desmontaje al final de la vida útil9AKK108469A0544
Declaración Ambiental de Producto - EPD9AKK108467A5738
Técnica
Tipo de corriente residualTipo A
Tensión de prueba (Ut)Minimum 150 V
Maximum 254 V
Capacidad nominal de corte en cortocircuito (Icu)10 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics)6 kA
Corriente de choque máxima0.25 kA
Conexión de la fuente de alimentaciónArbitrario
Clase de limitación de energía3
Resistencia eléctrica10000 operations
Resistencia mecánica20000 operations
Número de postes protegidos2
Número de polos2P
Indicación de fallosBlue Flag on Window
Características de funcionamientoInstantáneo
Posición de los terminales de neutroRight
Left
Par de apriete4 N·m
Tipo de accesorioAuxiliary contact
Signal contact / auxiliary contact
Tipo de interruptor de puesta a tierraSin demora
Accesorios disponiblesSí
Número de pilas0
Capacidad de conexiónBusbar 10…10 mm²
Flexible 1...25 mm²
Sólido rígido 1…35 mm²
Sección transversal nominal1 - Núcleo Sólido 1 … 35 mm²
4 - Cableado 1 … 25 mm²
Longitud de pelado del cable11 mm
Eléctrica
Característica de tropiezoC
Tensión nominal de operaciónacc. to IEC 60898-1 230 V
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 440 V
Tensión nominal soportada por impulsos (Uimp)4 kV
Tipo de tensión de entradaAC
Corriente nominal (In)10 A
Corriente residual nominal30 mA
Capacidad nominal de cortocircuito6 kA
Frecuencia nominal (f)50 Hz
Pérdida de potenciaTotal 3.28 W
Categoría de sobretensiónIII
Cumplimiento de Materiales
Información sobre RoHS9AKK108466A5162
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20220211
Declaración REACH9AKK108467A9482
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20220525
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
SCIP16d43f0f-58e2-46e4-9af9-ecaae7a78c5e Poland
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -25 … 55 °C
Grado de protecciónIP20
Grado de contaminación3
Condiciones ambientales28 cycle
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Dimensiones
Anchura en número de espacios modulares2
Ancho del product36 mm
Alto del producto86 mm
Largo del product72 mm
Peso del product0.220 kg
Profundidad incorporada (t2)72 mm
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso0.245 kg
Número E (Finlandia)3217322
Número E (Noruega)1629922
Certificados y Declaraciones (Número de Documento)
Certificado ABS9AKK108467A7630
Declaración de conformidad - CE9AKK108470A7536
Certificado IMQ9AKK108467A6463
Certificado NF9AKK108467A7736
Certificado VDE9AKK108467A7823
Instalación
Instrucciones y manuales9AKK108466A5165
Tipo de montajeDIN-Rail
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica9AKK108467A1864
Clasificaciones y estándares externos
ETIM 9EC000905 - Earth leakage circuit breaker
ETIM 10EC000905 - Earth leakage circuit breaker
UNSPSC39121601
Clase electrónicaV11.0 : 27142207
Código de clasificación de objetosF
NormasIEC/EN 61009-1
IEC/EN 61009-2-1

ETIM for 2CSR752140R1104 Disyuntores, fusibles (EC000905)

CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaTensión nominal (EF000228)
Valor230 V
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor440 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor4 kV
CaracterísticaCorriente nominal (EF000227)
Valor10 A
CaracterísticaCorriente nominal de fallo (EF002358)
Valor0.03 A
CaracterísticaTipo de corriente de fallo (EF002560)
ValorA
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaCapacidad de corte asignada según EN 61009 (EF012628)
Valor6 kA
CaracterísticaPoder de corte nominal según IEC 60947-2 (EF006065)
Valor10 kA
CaracterísticaPoder de corte asignado Icn según EN 61009-1 (EF011981)
Valor6 kA
CaracterísticaCaracterística de desconexión (EF012587)
ValorSin retardo
CaracterísticaResistencia a la corriente (EF002564)
Valor0.25 kA
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia (EF005455)
Valor50 Hz
CaracterísticaCurva de disparo (EF000889)
ValorC
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorSí
CaracterísticaCon dispositivo de bloqueo (EF007385)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor3
CaracterísticaGrado de contaminación (EF002570)
Valor3
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor2
CaracterísticaProfundidad de instalación (EF000218)
Valor72 mm
CaracterísticaProtección contra disparos intempestivos (EF009497)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaSección de conductor conectable (EF007343)
Valor1 mm²
