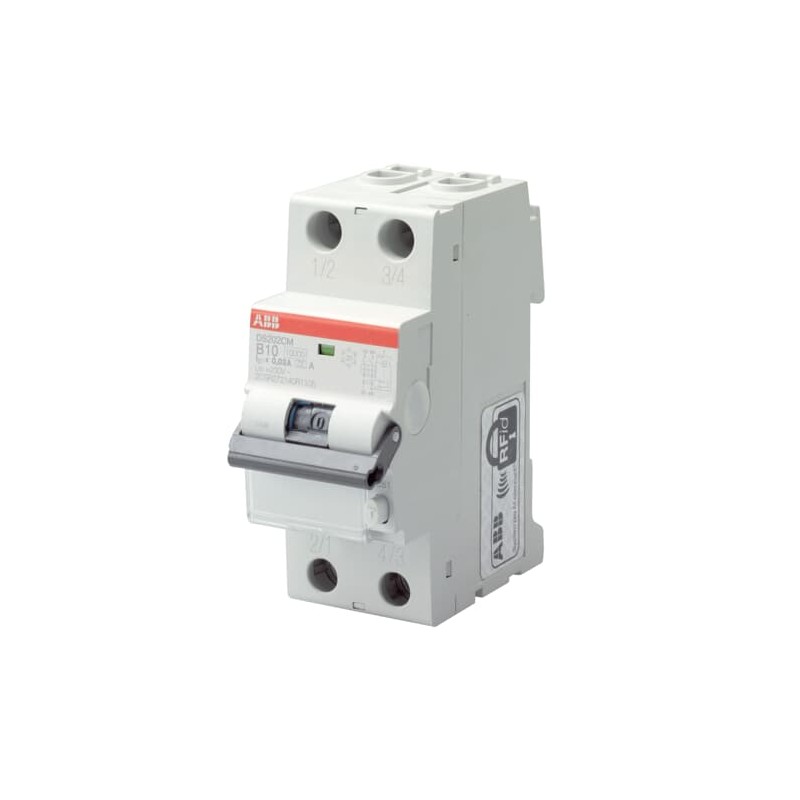

ABB 2CSR272440R1254 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

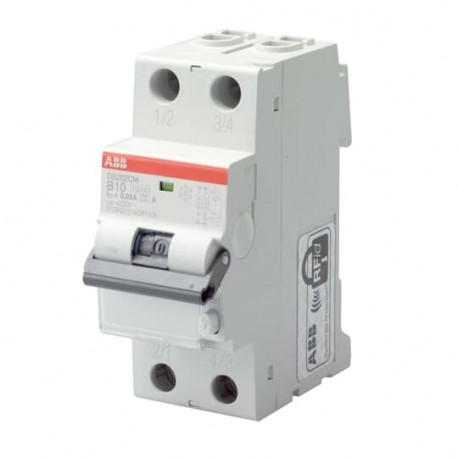

2CSR272440R1254 ABB Interruptor com binado DS200M 2p C 25A A APR 10kA 30mA

Código: 2CSR272440R1254

Fabricante: ABB

Descripción:

Interruptor com binado DS200M 2p C 25A A APR 10kA 30mA
DS202C M C25 APR30 Disyuntor de corriente residual con protección contra sobrecorriente

Categorías:

  • ABB > Terciario/industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

  • Tipo de producto extendido:
    DS202C M C25 ABR30
  • ID de producto:
    2CSR272440R1254
  • Ean:
    8012542122159
  • Descripción del catálogo:
    DS202C M C25 APR30 Disyuntor de corriente residual con protección contra sobrecorriente
  • Descripción larga:
    El RCBO de la serie DS202C es un dispositivo 2P en dos módulos para la protección de circuitos monofásicos del usuario final contra sobrecarga y corrientes de cortocircuito. Proporciona una compensación óptima entre la seguridad y la continuidad del servicio, gracias a la resistencia a los disparos no deseados. Protección contra contactos indirectos y protección adicional contra contactos directos (con sensibilidad = 30 mA). Protección y aislamiento de cargas resistivas e inductivas.
+
–

accesorios

IdentificadordescripcióntipoQtyUnidad de medida
2CDS200912R0001
Contacto auxiliar S2C-H6RS2C-H6R1pedazo
2CDS200922R0001
Señal S2C-S/H6R / Contacto auxiliarS2C-S/H6R1pedazo
2CDS200946R0001
Contacto auxiliar S2C-H6-11RS2C-H6-11R1pedazo
2CDS200946R0002
Contacto auxiliar S2C-H6-20RS2C-H6-20R1pedazo
2CDS200946R0003
Contacto auxiliar S2C-H6-02RS2C-H6-02R1pedazo
2CSR201997R0013
DS2C-CM Dispositivo de funcionamiento del motorDS2C-CM1pedazo
2CSS200910R0005
Liberación de sobretensión S2C-OVP1S2C-OVP11pedazo
2CSS200911R0002
S2C-UA 24 AC Liberación de subtensiónS2C-UA 24 CA1pedazo
2CSS200911R0003
S2C-UA 48 AC Liberación de subtensiónS2C-UA 48 CA1pedazo
2CSS200911R0004
S2C-UA 110 AC Liberación de subtensiónS2C-UA 110 CA1pedazo
2CSS200911R0005
S2C-UA 230 AC Liberación de subtensiónS2C-UA 230 CA1pedazo
2CSS200933R0011
Viaje de derivación F2C-A1F2C-A11pedazo
2CSS200933R0012
Viaje de derivación F2C-A2F2C-A21pedazo
2CSS200993R0005
Liberación de sobretensión S2C-OVP2S2C-OVP21pedazo
2CSS200999R0001
Base de plug-in S2C-ESTS2C-EST1pedazo

técnico

  • normas:
    Norma IEC 61009-1
    Norma IEC 61009-2-1
    EN 61009-1
    EN 61009-2-1
  • Característica de tropiezo:
    C
  • Tipo de corriente residual:
    Un tipo
  • Tensión nominal (UR):
    230-240 V CA
  • Tensión operativa nominal:
    230 / 240 V CA
  • Tensión de aislamiento nominal (UYo):
    500 V
  • Tensión de soporte de impulso nominal (Uduende):
    4 kV
  • Tipo de voltaje de entrada:
    corriente alterna
  • Corriente nominal (IN):
    25 A
  • Corriente residual nominal:
    30 mA
  • Capacidad de cortocircuito nominal (ICn):
    10 kA
  • Capacidad de rotura definitiva de cortocircuito nominal (ICu):
    10 kA
  • Corriente de cortocircuito condicional nominal (INc):
    10 kA
  • Capacidad nominal de rotura por cortocircuito del servicio, en % de UCI (ICs):
    10 kA
  • Corriente máxima de sobretensión:
    3 kA
  • Tipo de corriente de fuga:
    un
  • Frecuencia (F):
    50/60 Hz
  • Frecuencia nominal (f):
    50/60 Hz
  • Pérdida de energía:
    5,5 W
  • Conexión de fuente de alimentación:
    arbitrario
  • Clase de limitación de energía:
    3
  • Resistencia eléctrica:
    Ciclo 10000
  • Resistencia mecánica (Nendu):
    Ciclo de 20000
  • Número de polos:
    2
  • Número de polos protegidos:
    2
  • Característica de funcionamiento:
    Instantánea (APR Alta Inmunidad)
  • Categoría de sobretensión:
    Iii
  • Posición de los terminales neutrales:
    Correcto
    Izquierda
  • Tipo de interruptor de puesta a tierra:
    Corto tiempo retrasado
  • Tipo de versión:
    C
  • Opciones proporcionadas:
    ninguno
  • Accesorios disponibles:
    Sí
  • Capacidad de conexión:
    Barra colectora 10 mm²
    Rígido 25 ... 25 mm²
    Flexible 25 ... 25 mm²
  • Sección transversal nominal:
    4 - Multicableado 1...25 mm²
    1 - Núcleo Sólido 25...25 mm²

medioambiental

  • Temperatura ambiente:
    -25...55 °C
  • Temperatura ambiente del aire:
    Funcionamiento -25...55 °C
  • Grado de Protección:
    IP2X
  • Grado de contaminación:
    2
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE
  • Información ambiental:
    9AKK107680A8583

Ul/CSA técnico

  • Clasificación de corriente de cortocircuito (SCCR):
    0,03 A

Dimensiones

  • Ancho en número de espaciados modulares:
    2
  • Ancho neto del producto:
    0.035M
  • Altura neta del producto:
    0.085M
  • Profundidad / Longitud de la red del producto:
    0.069M
  • Peso neto del producto:
    0.225kg
  • Profundidad incorporada (T2):
    69 mm

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    caja 1 pieza
  • Ancho del nivel de paquete 1:
    106 milímetros
  • Nivel de paquete 1 Altura:
    40 milímetros
  • Nivel de paquete 1 Profundidad / Longitud:
    80 mm
  • Peso bruto de nivel 1 del paquete:
    0,239 kg
  • Paquete Nivel 1 EAN:
    8012542122159
  • Unidades de nivel de paquete 2:
    caja 5 piezas
  • Ancho del nivel de paquete 2:
    0.200 m
  • Nivel de paquete 2 Altura:
    0,106 m
  • Nivel de paquete 2 Profundidad / Longitud:
    0.080 m
  • Peso bruto de nivel de paquete 2:
    1,125 kg
  • Paquete Nivel 2 EAN:
    8012542122166

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85363030
  • ID de producto de reemplazo (NUEVO):
    2CSR772440R1254
  • País de origen:
    Italia (IT)

Certificados y declaraciones (número de documento)

Descargas populares

Clasificaciones

  • ETIM 7:
    EC000905 - Disyuntor de fuga de tierra
  • ETIM 8:
    EC000905 - Disyuntor de fuga de tierra
  • Árbol de catálogo de EPLAN:
    Ingeniería eléctrica / Dispositivos de protección / Disyuntor de corriente de falla a tierra
  • Categoría RAEE:
    5. Equipo pequeño (sin dimensión externa más de 50 cm)
  • RAEE B2C / B2B:
    De empresa a consumidor
  • CN8:
    85363030
  • Clase electrónica:
    V11.0 : 27142207
  • Código de clasificación de objetos:
    F

DATASHEET - PDF
