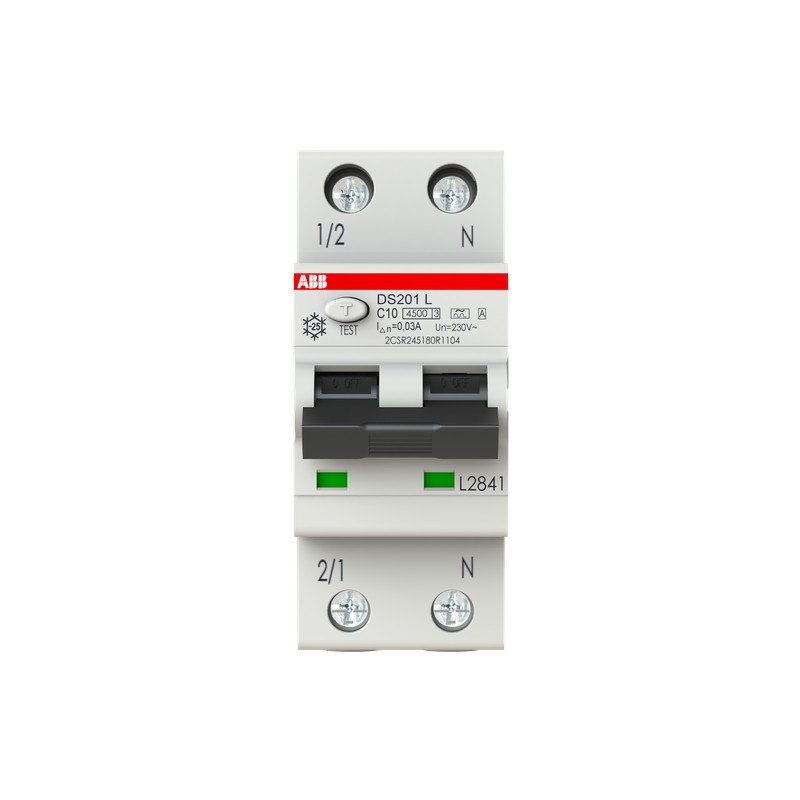

2CSR245180R1104 ABB I.com.DS200L 1p+N C 10A A 6kA 30mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CSR245180R1104 ABB I.com.DS200L 1p+N C 10A A 6kA 30mA

2CSR245180R1104

ABB

I.com.DS200L 1p+N C 10A A 6kA 30mA

La serie DS201 es un RCBO 1P+N en dos módulos de ancho para la protección de circuitos monofásicos de usuario final contra sobrecargas y corrientes de cortocircuito; protección contra los efectos de las corrientes de falla a tierra sinusoidales alternas y pulsantes directas; protección contra contactos indirectos y protección adicional contra contactos directos (con sensibilidad = 30 mA).

Más detalles


Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico

Terciario/industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $108.23
Precio unitario: $108.23
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
DS201 L C10 A30
ID de producto:
2CSR245180R1104
Ean:
8012542636816
Descripción del catálogo:
DS201 L C10 A30 - RCBO
Descripción larga:
La serie DS201 es un RCBO 1P+N en dos módulos de ancho para la protección de circuitos monofásicos de usuario final contra sobrecargas y corrientes de cortocircuito; protección contra los efectos de las corrientes de falla a tierra sinusoidales alternas y pulsantes directas; protección contra contactos indirectos y protección adicional contra contactos directos (con sensibilidad = 30 mA).
\n

técnico

normas:
IEC/EN 61009-1, IEC/EN 61009-2-1
Tipo de corriente residual:
Un tipo
Número de polos:
2
Número de polos protegidos:
1
Corriente nominal (IN):
10 A
Sensibilidad de corriente nominal:
0,03 A
Tensión nominal (UR):
230 V
Tensión de aislamiento nominal (UYo):
500 V
Categoría de sobretensión:
Iii
Grado de contaminación:
2
Voltaje de prueba (Ut):
170 … 264 V
Frecuencia nominal (f):
50 ... 60 Hz
Capacidad de cortocircuito nominal (ICn):
4,5 kA
Capacidad de rotura definitiva de cortocircuito nominal (ICu):
6 kA
Capacidad de rotura de cortocircuito de servicio nominal (ICs):
4,5 kA
Capacidad nominal de rotura residual (IΔm):
EN 61009-1 4500 A

IEC 61009-1 4500 A
Voltaje de resistencia de impulso nominal primario:
4 kV
Voltaje de prueba dieléctrico:
2,5 kV
Característica de tropiezo:
C
Clase de limitación de energía:
3
Tipo de vivienda:
Grupo de aislamiento I - II, RAL 7035
Tipo de actuador:
Toggle - Grupo de aislamiento II, negro RAL 9005, sellable en posiciones ON-OFF
Indicación de posición de contacto:
Rojo ENCENDIDO / Verde APAGADO
Indicación de falla:
Bandera azul en el interruptor
Resistencia eléctrica:
Ciclo 10000
Resistencia mecánica (Nendu):
Ciclo de 20000
Grado de Protección:
Terminales IP20

Carcasa IP40
Resistencia a choques según IEC 60068-2-27:
25g / 2 golpes / 13 ms
Resistencia a vibraciones según IEC 60068-2-6:
0.1 mm o 1 g - 20 ciclos a 5... 150... 5 Hz
Condiciones ambientales:
28 ciclos

con 55 °C / 90-96 %

y 25 °C / 95-100 %
Temperatura del aire ambiente de referencia:
30 °C
Tipo de terminal:
Terminales de tornillo
Tipo de terminal de tornillo:
Terminal bidireccional de elevación de cilindros a prueba de fallos
Tamaño del cable:
25 milímetros de ²
Capacidad de conexión:
Barra colectora 10/10 mm²

Varado 0.75 ... 25 mm²

Flexible con férula 0,75 ... 16 mm²

Flexible 0,75 ... 16 mm²
Apriete:
2.8 N·m
Longitud de extracción de alambre:
12 milímetros
Tipo de montaje:
sobre carril DIN EN 60715 (35mm) mediante clip de montaje
Posición de montaje:
cualquier
Conexión de fuente de alimentación:
arbitrario
Posición de los terminales neutrales:
Correcto
Pérdida de energía:
1.8 W
Número de espaciados modulares por carril DIN:
2
Tipo de accesorio:
Contacto auxiliar

Contacto de señal / contacto auxiliar

Viaje de derivación

Contacto auxiliar para el montaje del fondo

Versión de subtensión

Liberación de sobretensión

Dispositivo de accionamiento del motor

medioambiental

Temperatura ambiente del aire:
Funcionamiento -25...55 °C

Ul/CSA técnico

Clasificación de corriente de cortocircuito (SCCR):
0,03 A

Dimensiones

Ancho neto del producto:
0,035 m
Altura neta del producto:
0.085 m
Profundidad / Longitud de la red del producto:
0.069 m
Peso neto del producto:
0,200 kg

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
40 milímetros
Nivel de paquete 1 Altura:
106 milímetros
Nivel de paquete 1 Profundidad / Longitud:
80 mm
Peso bruto de nivel 1 del paquete:
225 gramos
Paquete Nivel 1 EAN:
8012542636816
Unidades de nivel de paquete 2:
5 piezas
Ancho del nivel de paquete 2:
200 mm
Nivel de paquete 2 Altura:
106 milímetros
Nivel de paquete 2 Profundidad / Longitud:
80 mm
Peso bruto de nivel de paquete 2:
1125 gramos
Paquete Nivel 2 EAN:
8012542578512

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85363010

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:
\n9AKK106713A5588
Información ambiental:
\n2CSC422002K2701
Instrucciones y manuales:
\n9AKK107492A6006
Información de RoHS:
\n2CSC422002K2701

Descargas populares

Hoja de datos, Información técnica:
\n9AKK107492A6187
Instrucciones y manuales:
\n9AKK107492A6006

Clasificaciones

Código de clasificación de objetos:
q
ETIM 6:
EC000905 - Disyuntor de fuga de tierra
ETIM 7:
EC000905 - Disyuntor de fuga de tierra
\n
'

ETIM for 2CSR245180R1104 Disyuntores, fusibles (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Tensión nominal (EF000228) 240 V
Tensión de aislamiento nominal Ui (EF001366) 500 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Corriente nominal (EF000227) 10 A
Corriente nominal de fallo (EF002358) 0.03 A
Tipo de corriente de fallo (EF002560) A
Clase de limitación de energía (EF002568) 3
Capacidad de corte asignada según EN 61009 (EF012628) 4.5 kA
Poder de corte nominal según IEC 60947-2 (EF006065) 6 kA
Poder de corte asignado Icn según EN 61009-1 (EF011981) 4.5 kA
Característica de desconexión (EF012587) Sin retardo
Resistencia a la corriente (EF002564) 0 kA
Tipo de tensión (EF000187) CA
Frecuencia (EF005455) 50/60 Hz
Curva de disparo (EF000889) C
Acoplamiento de conductor neutro (EF005997) Sí
Con dispositivo de bloqueo (EF007385) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 69 mm
Protección contra disparos intempestivos (EF009497) No
Grado de protección (IP) (EF005474) IP20
Sección de conductor conectable (EF007343) 0.75 mm²

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
