ABBIndustrial2CSB802201R3000 ABB DDA802AS-100/0,3 2p 100A A S 300mA

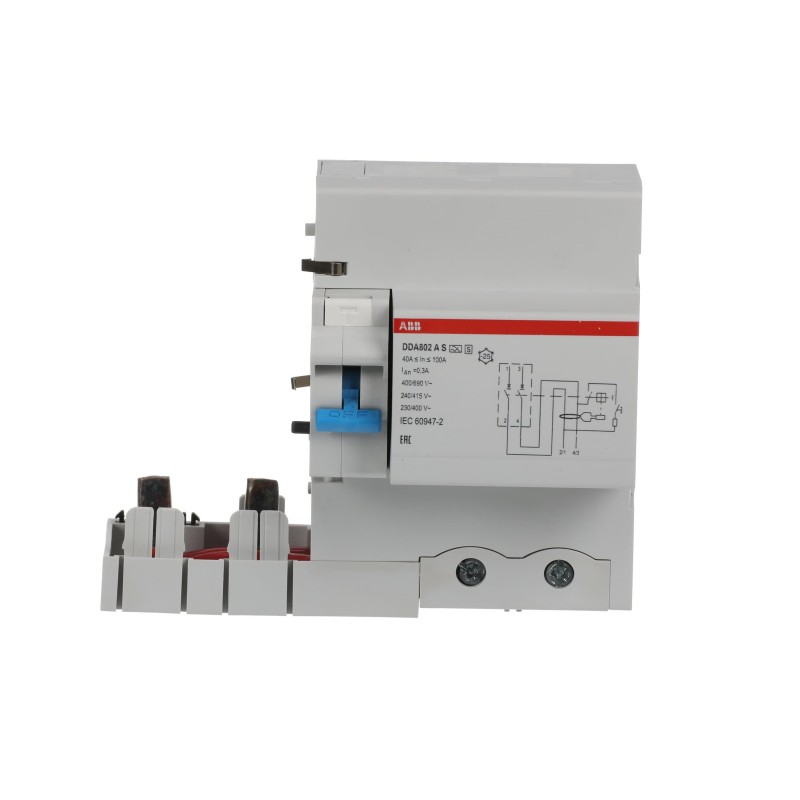

ABB 2CSB802201R3000 2CSB802201R3000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CSB802201R3000 ABB DDA802AS-100/0,3 2p 100A A S 300mA

Referencia: 2CSB802201R3000

Fabricante: ABB

Descripción:

DDA802AS-100/0,3 2p 100A A S 300mA
Bloque diferencial DDA800 - 2P - 300 mA - 100 A - Tipo A

Categorías:

  • Disyuntores, fusibles > Bloque de corriente residual
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 390,14 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Tipo de corriente residualTipo A
Adecuado paraS800S
S800N
S800C
S800B
Corriente de choque máxima5 kA
Tipo de corriente de fugaUn
Número de polos2P
Características de funcionamientoSelectivo
Capacidad de conexiónRígido 6 … 50 mm²
Flexible 6 … 70 mm²
Eléctrica
Capacidad de corriente de cortocircuito (SCCR)0.3 ... 0.3 A
Tensión nominal (Ur)230 V AC
240 V AC
400 V AC
Tensión nominal de operación400/690 V
Tensión nominal de aislamiento (Ui)690 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Corriente nominal (In)100 A
Corriente residual nominal300 mA
Frecuencia nominal (f)50 … 60 Hz
Pérdida de potenciaTotal 7 W
Cumplimiento de Materiales
Información sobre RoHS9AKK106713A5616
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20110608
Declaración REACH9AKK108467A9482
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240429
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambiente-25...60 °C
Funcionamiento -25...60 °C
Grado de protecciónIP2X
Información medioambientalrefer to RoHS information
Dimensiones
Anchura en número de espacios modulares4.5
Ancho del product81 mm
Alto del producto108.2 mm
Largo del product82.3 mm
Peso del product300 g
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso0.4 kg
Número E (Noruega)1627058
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE9AKK106713A5616
Instalación
Instrucciones y manuales2CSB427001D0003
Descargas Populares
Ficha técnica, información técnica2CSC400002D0209
Clasificaciones y estándares externos
ETIM 9EC002297 - Residual current circuit breaker (RCCB) module
ETIM 10EC002297 - Residual current circuit breaker (RCCB) module
UNSPSC39121601
Clase electrónicaV11.0 : 27142210
Código de clasificación de objetosF
NormasIEC EN 60947-2 Ann. B

ETIM for 2CSB802201R3000 Disyuntores, fusibles (EC002297)

CaracterísticaVoltaje nominal (EF005127)
Valor230 V
CaracterísticaIntensidad nominal (EF000001)
Valor100 A
CaracterísticaCorriente nominal de fallo ajustable (EF008874)
ValorNo
CaracterísticaCorriente nominal de fallo (EF003975)
Valor0.3 A
CaracterísticaTiempo de retardo ajustable (EF001420)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaTipo de corriente de fallo (EF002560)
ValorA
CaracterísticaResistencia a la corriente (EF002564)
Valor5 kA
CaracterísticaFrecuencia (EF005455)
Valor50/60 Hz
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor690 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor6 kV
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor50 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor6 mm²
CaracterísticaProtección contra disparos intempestivos (EF009497)
ValorSí
CaracterísticaCon dispositivo de bloqueo (EF007385)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP2X
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
