ABBIndustrial2CSA255901R9105 ABB S-ARC1B10 Detect. Arco + Int. Autom.

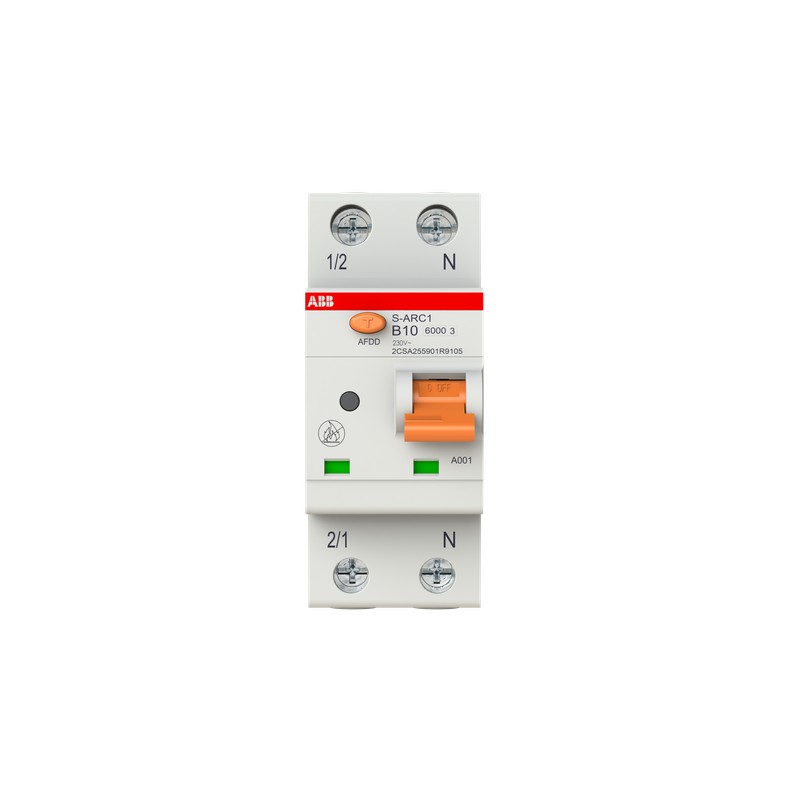

ABB 2CSA255901R9105 2CSA255901R9105 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CSA255901R9105 ABB S-ARC1B10 Detect. Arco + Int. Autom.

Referencia: 2CSA255901R9105

Fabricante: ABB

Descripción:

S-ARC1B10 Detect. Arco + Int. Autom.
S-ARC1 B10 Arc fault detection device integrated with MCB

Categorías:

  • Disyuntores, fusibles > Interruptor de protección de línea con dispositivo adicional
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 154,00 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108471A1002
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 81.91 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
UL 2799 Validación de cero residuos a vertederos disponible
Vida útil del producto prolongadaDurabilidad del producto
Instrucciones de desmontaje al final de la vida útil9AKK108469A4799
Declaración Ambiental de Producto - EPD9AKK108468A8866
Técnica
Tensión de prueba dieléctrica2.5 kV
Capacidad nominal de corte en cortocircuito (Icu)7.5 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics)6 kA
Conexión de la fuente de alimentaciónArbitrario
Indicación de la posición del contactoRed ON / Green OFF
Clase de limitación de energía3
Resistencia eléctrica10000 cycle
Resistencia mecánica20000 cycle
Número de postes protegidos1
Número de polos1P+N
Número de espacios modulares por carril DIN2
Características de funcionamientoInstantáneo
Posición de los terminales de neutroRight
Par de apriete2.8 N·m
Tipo de accesorioAuxiliary contact
Auxiliary/Signal contact
Shunt trip
Undervoltage release
Overvoltage release
Tipo de actuadorToggle - Insulation group II,Orange RAL 2004, sealable in ON-OFF-positions
Tipo de carcasaInsulation group I, RAL 7035
Tipo de terminal de tornilloTerminal de elevación de cilindro bidireccional a prueba de fallas
IncluyeFire protection switch
Accesorios disponiblesSí
Posición de montaje de los accesoriosDerecha
Número de pilas0
Capacidad de conexiónBusbar 10 mm²
Rígido 1…25 mm²
Flexible 1…16 mm²
Longitud de pelado del cable12 mm
Tipo de terminalTerminales de tornillo
Eléctrica
Característica de tropiezoB
Tensión nominal de operación230...240 V AC
Tensión nominal de aislamiento (Ui)500 V
Tensión nominal soportada por impulsos (Uimp)4 kV
Tipo de tensión de entradaAC
Corriente nominal (In)10 A
Capacidad nominal de cortocircuito6 kA
Frecuencia nominal (f)50 Hz
Pérdida de potencia2.0 W
Categoría de sobretensiónIII
Diseño
Número de módulos2
Cumplimiento de Materiales
Información sobre RoHS9AKK107045A1564
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20170621
Declaración REACH9AKK108467A9482
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240429
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -25 ... 55 °C
Almacenamiento -40 ... 70 °C
Temperatura del aire ambiente de referencia30 °C
Grado de protecciónTerminals IP20
Housing IP40
Grado de contaminación2
Condiciones ambientales28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistencia a las vibraciones según IEC 60068-2-620 ciclos con carga de 0,8 pulgadas: 5 g o 0,2 mm 5 … 150 Hz
Resistencia a los golpes según IEC 60068-2-2730g 2 amortiguadores 13 ms
Dimensiones
Anchura en número de espacios modulares2
Ancho del product35 mm
Alto del producto85 mm
Largo del product69 mm
Peso del product180 g
Profundidad incorporada (t2)69 mm
Diagrama de dimensiones9AKK106930A8989
Ingeniería
Datos de EPLAN9AAC190689_EPLAN
Clasificación
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Peso0.200 kg
Número E (Finlandia)3211000
Número E (Suecia)2100129
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE9AKK107045A1563
Certificado IMQ9AKK107045A1660
Certificado KC9AKK108466A5923
Certificado VDE9AKK107045A6736
Instalación
Instrucciones y manuales9AKK106930A8985
9AKK106930A8986
Tipo de montajeDIN-Rail
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica2CDC420032D0201
Dibujos mecánicos9AKK106930A8988
9AKK106930A8989
Clasificaciones y estándares externos
ETIM 9EC002694 - Miniature circuit breaker (MCB) with auxiliary device
ETIM 10EC002694 - Miniature circuit breaker (MCB) with auxiliary device
UNSPSC39121603
Clase electrónicaV11.0 : 27141906
Código de categoría granular de IDEA (IGCC)4900 >> Miniature circuit breaker (MCB) with auxiliary device
Código de clasificación de objetosF
NormasIEC/EN 62606
IEC/EN 60898-1

DATASHEET - PDF
