Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

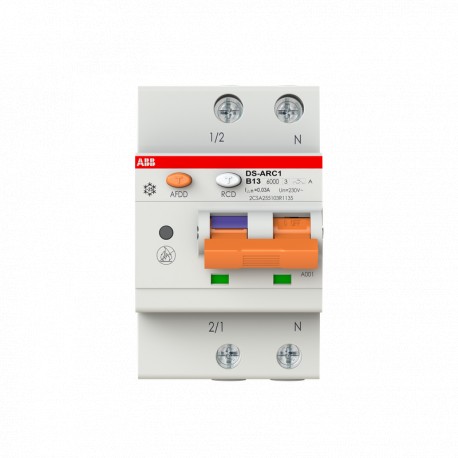

2CSA255103R1135 ABB DS-ARC1B13A30 Detect. Arco + Int. Comb.
Referencia: 2CSA255103R1135
Fabricante: ABB
Descripción:
DS-ARC1B13A30 Detect. Arco + Int. Comb.
DS-ARC1 B13 A30 Arc fault detection device integrated with RCBO
Categorías:
- Disyuntores, fusibles > Combinación de RCCB / disyuntor con equipo adicional
- ABB > Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- Opiniones
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 9AKK108470A1707 |
| Técnica | |
| Tipo de corriente residual | Tipo A |
| Tensión de prueba (Ut) | 170 … 264 V |
| Tensión de prueba dieléctrica | 2.5 kV |
| Capacidad nominal de corte en cortocircuito (Icu) | 7.5 kA |
| Capacidad de rotura residual nominal (IΔm) | 6 kA |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | 6 kA |
| Conexión de la fuente de alimentación | Arbitrario |
| Indicación de la posición del contacto | Red ON / Green OFF |
| Clase de limitación de energía | 3 |
| Resistencia eléctrica | 10000 cycle |
| Resistencia mecánica | 20000 cycle |
| Número de postes protegidos | 1 |
| Número de polos | 1P+N |
| Número de espacios modulares por carril DIN | 3 |
| Indicación de fallos | Blue Flag on Toggle |
| Características de funcionamiento | Instantáneo |
| Posición de los terminales de neutro | Right |
| Par de apriete | 2.8 N·m |
| Tipo de accesorio | Auxiliary contact |
| Auxiliary/Signal contact | |
| Shunt trip | |
| Undervoltage release | |
| Overvoltage release | |
| Bottom fitting auxiliary contact | |
| Tipo de actuador | Toggle -Insulation group II, Orange RAL 2004, sealable in ON-OFF-positions |
| Tipo de carcasa | Insulation group I, RAL 7035 |
| Tipo de terminal de tornillo | Terminal de elevación de cilindro bidireccional a prueba de fallas |
| Accesorios disponibles | Sí |
| Posición de montaje de los accesorios | Derecha |
| Número de pilas | 0 |
| Capacidad de conexión | Busbar 10 mm² |
| Rígido 1…25 mm² | |
| Flexible 1…16 mm² | |
| Longitud de pelado del cable | 12 mm |
| Tipo de terminal | Terminales de tornillo |
| Eléctrica | |
| Característica de tropiezo | B |
| Tensión nominal de operación | 230...240 V AC |
| Tensión nominal de aislamiento (Ui) | 500 V |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Tipo de tensión de entrada | AC |
| Corriente nominal (In) | 13 A |
| Corriente residual nominal | 30 mA |
| Capacidad nominal de cortocircuito | 6 kA |
| Frecuencia nominal (f) | 50 … 60 Hz |
| Pérdida de potencia | 2.0 W |
| Categoría de sobretensión | III |
| Diseño | |
| Número de módulos | 3 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK107046A6530 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE |
| Fecha de RoHS | 20180903 |
| Declaración REACH | 9AKK108467A9482 |
| Información REACH | Verdadero: contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240429 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... 55 °C |
| Almacenamiento -40 ... 70 °C | |
| Temperatura del aire ambiente de referencia | 30 °C |
| Grado de protección | Terminals IP20 |
| Housing IP40 | |
| Grado de contaminación | 2 |
| Condiciones ambientales | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistencia a las vibraciones según IEC 60068-2-6 | 20 ciclos con carga de 0,8 pulgadas: 5 g o 0,2 mm 5 … 150 Hz |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 2 amortiguadores 13 ms |
| Dimensiones | |
| Anchura en número de espacios modulares | 3 |
| Ancho del product | 52.5 mm |
| Alto del producto | 85 mm |
| Largo del product | 69 mm |
| Peso del product | 240 g |
| Profundidad incorporada (t2) | 69 mm |
| Diagrama de dimensiones | 9AKK107046A6174 |
| Ingeniería | |
| Datos de EPLAN | 9AAC190691_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Peso | 0.270 kg |
| Número E (Finlandia) | 3211083 |
| Número E (Noruega) | 1683256 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 9AKK107046A6529 |
| Certificado IMQ | 9AKK107046A6176 |
| Certificado KC | 9AKK108466A5926 |
| Certificado VDE | 9AKK107046A6538 |
| Instalación | |
| Instrucciones y manuales | 9AKK107046A6173 |
| 9AKK106930A8986 | |
| Tipo de montaje | DIN-Rail |
| Posición de montaje | Any |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK107046A7200 |
| Dibujos mecánicos | 9AKK107046A6174 |
| 9AKK107046A6175 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC002695 - Earth leakage circuit breaker with auxiliary device |
| ETIM 10 | EC002695 - Earth leakage circuit breaker with auxiliary device |
| Clase electrónica | V11.0 : 27142213 |
| Código de clasificación de objetos | F |
| Normas | IEC/EN 62606 |
| IEC/EN 61009-1 | |
| IEC/EN 61009-2-1 | |
