> ABB>Cajas y armarios de distribución>2CPX071729R9999 ABB U61TR5 Arm.empot.60mód.(150mm)pta.trans.
Anterior producto Siguiente producto

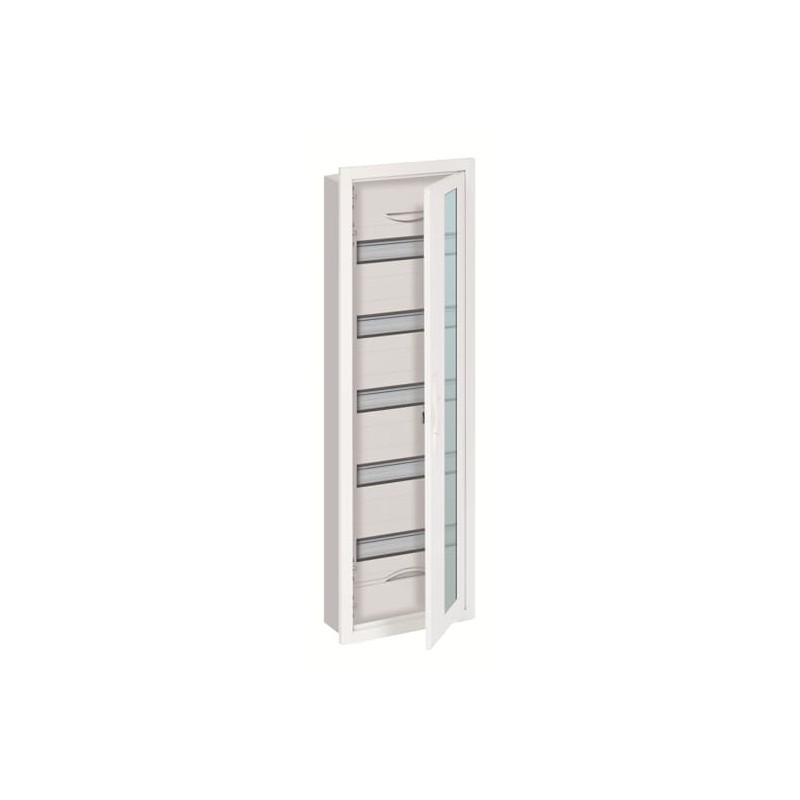

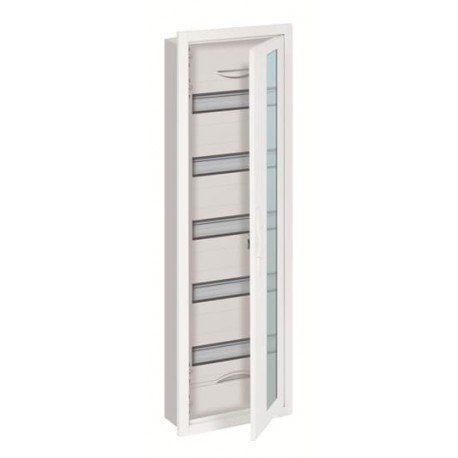

2CPX071729R9999 ABB U61TR5 Arm.empot.60mód.(150mm)pta.trans. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX071729R9999 ABB U61TR5 Arm.empot.60mód.(150mm)pta.trans.

2CPX071729R9999

ABB

U61TR5 Arm.empot.60mód.(150mm)pta.trans.

U61TR5 DistR Board 5R w.transp.door

Más detalles


Cajas y armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    U61TR5
  • ID de producto:
    2CPX071729R9999
  • Ean:
    4011617717294
  • Descripción del catálogo:
    U61TR5 DistR Board 5R w.transp.door
  • Descripción larga:
    cuadros de distribución compactos, serie U, armario parcialmente montado, para uso interno, con marco y puerta cerrados, clase de protección II (doble aislamiento), en combinación con el juego de puesta a tierra (accesorio) podemos alcanzar la clase de protección 1, grado de protección IP31, normas aplicables: EN 61439-1, EN 61439-3, Tensión nominal de funcionamiento 400V AC 50/60 Hz, corriente nominal 125 A, con recubrimiento en polvo, en RAL 9016, caja de chapa de acero, puerta transparente, puerta de chapa de acero, en RAL 9016, con cierre estándar, ángulo de apertura de la puerta de 130 grados, bisagra de la puerta a la derecha o a la izquierda, entrada de cables en la parte superior mediante brida de boquilla incluida, en la parte inferior mediante abertura de brida preperforada, dimensiones en mm (Al x A x A x P): 984 x 310 x 120, Dimensiones del marco de la persiana en mm (Al x A x P x Pr): 994 x 354 x 27, Unidad de carraca 6 GU, ancho del panel 1, 5 filas, Unidades de espacio 60, Distancia entre filas en mm: 150, cubiertas de plástico, cierre de presión y giro de 90 grados, RAL 7035, con terminal rápido N/PE, riel de fijación de cables integrado, ampliado con campos de distribución, Soporte de dispositivo extraíble

ordenamiento

  • Ean:
    4011617717294
  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85381000

Dimensiones

  • Ancho neto del producto:
    310milímetro
  • Altura neta del producto:
    984milímetro
  • Profundidad / Longitud de la red del producto:
    120milímetro
  • Peso neto del producto:
    12.143kg

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    pack 1 pieza
  • Ancho del nivel de paquete 1:
    380.000 milímetros
  • Nivel de paquete 1 Altura:
    1020.000 milímetros
  • Nivel de paquete 1 Profundidad / Longitud:
    165.000 milímetros
  • Peso bruto de nivel 1 del paquete:
    12,81 kg
  • Paquete Nivel 1 EAN:
    4011617717294
  • Unidades de nivel de paquete 2:
    Palet (elevador) 15 piezas
  • Ancho del nivel de paquete 2:
    800.000 milímetros
  • Nivel de paquete 2 Altura:
    1510.000 milímetros
  • Nivel de paquete 2 Profundidad / Longitud:
    1200.000 milímetros
  • Peso bruto de nivel de paquete 2:
    202.145 kg

información adicional

  • Color:
    Tráfico blanco
  • Tipo de placa de cubierta:
    puerta
  • Grado de Protección:
    IP31
  • Diseño:
    Armario de pared empotrado
  • Unidades de lugar DIN:
    60
  • Tipo de carcasa:
    tableros de distribución compactos
  • Ancho del campo:
    1
  • Material de la carcasa:
    acero
  • Profundidad interior:
    120 mm
  • Tableros de medidores:
    0
  • Posición de montaje:
    Armario de pared empotrado
  • Tipo de montaje:
    Armario de pared empotrado
  • Profundidad de nicho:
    120 mm
  • Altura del nicho:
    1000 milímetros
  • Ancho de nicho:
    325 milímetros
  • Número de filas:
    5
  • Pérdida de energía:
    Δt = 20K 32,9 W
    Δt = 25K 43,4 W
    Δt = 30K 54,4 W
  • Tipo principal del producto:
    u
  • Nombre del producto:
    U61TR5 DistR Board 5R w.transp.door
  • Clase de protección:
    Aislado
  • Corriente nominal (IN):
    125 A

Certificados y declaraciones (número de documento)

Clasificaciones

  • ETIM 4:
    EC000214 - Placa de distribución pequeña
  • ETIM 5:
    EC000214 - Placa de distribución pequeña
  • ETIM 6:
    EC000214 - Placa de distribución pequeña
  • ETIM 7:
    EC000214 - Placa de distribución pequeña
  • Código de clasificación de objetos:
    u
  • Categoría RAEE:
    4. Equipo grande (cualquier dimensión externa de más de 50 cm)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF 1SDC200061B0701 ABBAbilityEDCS FolletoGlobal BajaResolución ES.pdf 4 Mbytes
