> ABB>Cajas y armarios de distribución>2CPX071691R9999 ABB AT72R6 Arm.superf.144mód.(150mm)pta.met.
Anterior producto Siguiente producto

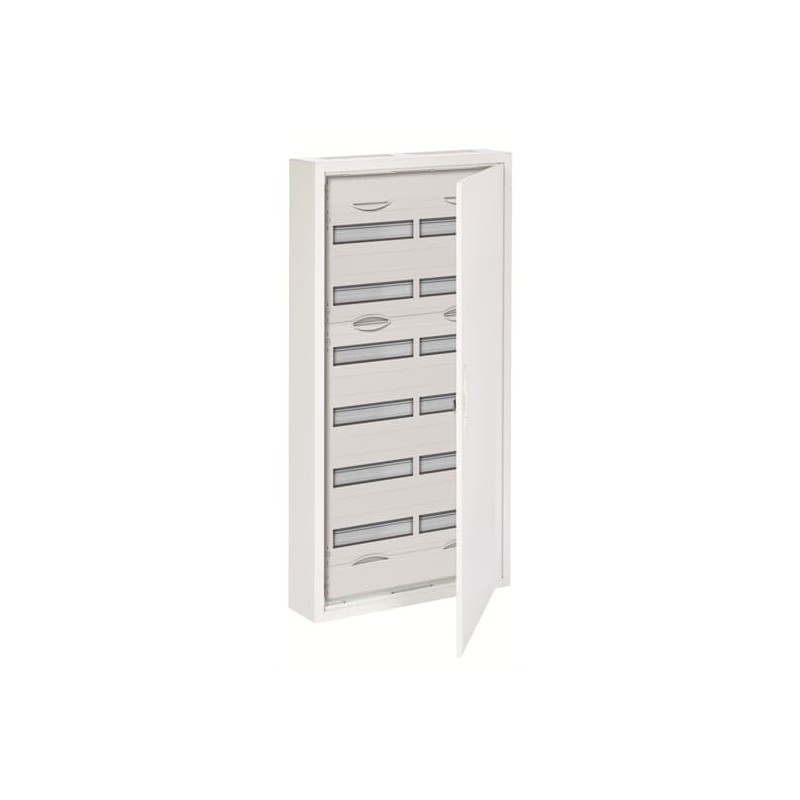

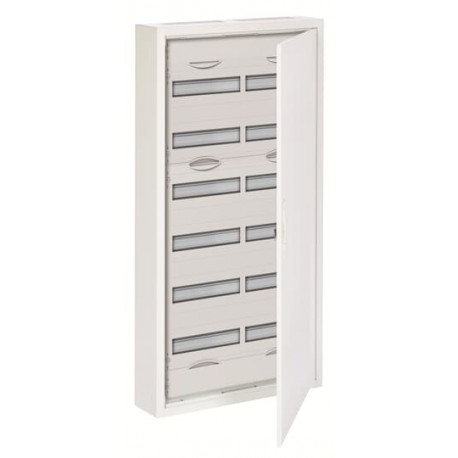

2CPX071691R9999 ABB AT72R6 Arm.superf.144mód.(150mm)pta.met. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX071691R9999 ABB AT72R6 Arm.superf.144mód.(150mm)pta.met.

2CPX071691R9999

ABB

AT72R6 Arm.superf.144mód.(150mm)pta.met.

AT72R6 Tablero de distribución 6R con puerta

Más detalles


Cajas y armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    AT72R6
  • ID de producto:
    2CPX071691R9999
  • Ean:
    4011617716914
  • Descripción del catálogo:
    AT72R6 Tablero de distribución 6R con puerta
  • Descripción larga:
    cuadros de distribución compactos, serie AT, armario parcialmente montado, para uso interno, con puerta, clase de protección II (doble aislamiento), en combinación con el juego de puesta a tierra (accesorio) podemos alcanzar la clase de protección 1, grado de protección IP43, normas aplicables: EN 61439-1, EN 61439-3, Tensión nominal de funcionamiento 400V AC 50/60 Hz, corriente nominal 125 A, con recubrimiento de polvo, en RAL 9016, caja de chapa de acero, puerta metálica, puerta de chapa de acero, en RAL 9016, con cierre estándar, ángulo de apertura de la puerta 130 grados, bisagra de la puerta derecha o izquierda, entrada de cables en la parte superior mediante brida de membrana montada, en la parte inferior mediante abertura de brida preperforada, dimensiones en mm (Al x A x A x P): 1124 x 574 x 140, Unidad de carraca 7 GU, ancho del panel 2, 6 filas, unidades espaciales 144, distancia entre filas en mm: 150, cubiertas de plástico, cierre giratorio de 90 grados, RAL 7035, con terminal rápido N/PE, riel de fijación de cables integrado, ampliado con campos de distribución, soporte de dispositivo extraíble

ordenamiento

  • Ean:
    4011617716914
  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85381000
  • ID de producto de reemplazo (NUEVO):
    2CPX052238R9999

Dimensiones

  • Ancho neto del producto:
    574milímetro
  • Altura neta del producto:
    1124milímetro
  • Profundidad / Longitud de la red del producto:
    140milímetro
  • Peso neto del producto:
    24.203kg

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    pack 1 pieza
  • Ancho del nivel de paquete 1:
    580.000 milímetros
  • Nivel de paquete 1 Altura:
    1135.000 milímetros
  • Nivel de paquete 1 Profundidad / Longitud:
    145.000 milímetros
  • Peso bruto de nivel 1 del paquete:
    24.336 kg
  • Paquete Nivel 1 EAN:
    4011617716914
  • Unidades de nivel de paquete 2:
    palet (ascensor) 10 piezas
  • Ancho del nivel de paquete 2:
    800.000 milímetros
  • Nivel de paquete 2 Altura:
    1640.000 milímetros
  • Nivel de paquete 2 Profundidad / Longitud:
    1200.000 milímetros
  • Peso bruto de nivel de paquete 2:
    254 kg

información adicional

  • Color:
    Tráfico blanco
  • Tipo de placa de cubierta:
    puerta
  • Grado de Protección:
    IP43
  • Diseño:
    Armario de pared de montaje superior
  • Unidades de lugar DIN:
    144
  • Tipo de carcasa:
    tableros de distribución compactos
  • Ancho del campo:
    2
  • Material de la carcasa:
    acero
  • Profundidad interior:
    140 mm
  • Tableros de medidores:
    0
  • Posición de montaje:
    Armario de pared de montaje superior
  • Tipo de montaje:
    Armario de pared de montaje superior
  • Número de filas:
    6
  • Pérdida de energía:
    Δt = 20K 57,3 W
    Δt = 25K 75,7 W
    Δt = 30K 94,9 W
  • Tipo principal del producto:
    EN
  • Nombre del producto:
    AT72R6 Tablero de distribución 6R con puerta
  • Clase de protección:
    Aislado
  • Corriente nominal (IN):
    125 A

Certificados y declaraciones (número de documento)

Clasificaciones

  • ETIM 4:
    EC000214 - Placa de distribución pequeña
  • ETIM 5:
    EC000214 - Placa de distribución pequeña
  • ETIM 6:
    EC000214 - Placa de distribución pequeña
  • ETIM 7:
    EC000214 - Placa de distribución pequeña
  • Código de clasificación de objetos:
    u
  • Categoría RAEE:
    4. Equipo grande (cualquier dimensión externa de más de 50 cm)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF 1SDC200061B0701 ABBAbilityEDCS FolletoGlobal BajaResolución ES.pdf 4 Mbytes
