ABBCajas y armarios de distribución2CPX052260R9999 ABB CA37RT Arm.superf.216mod(150mm) pta.tra.

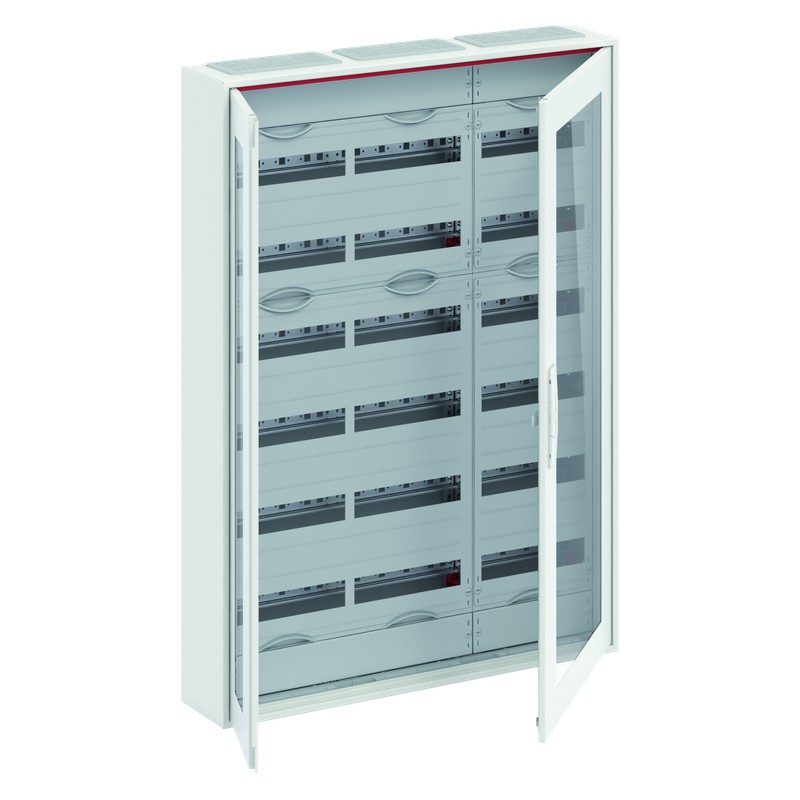

ABB 2CPX052260R9999 2CPX052260R9999 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX052260R9999 ABB CA37RT Arm.superf.216mod(150mm) pta.tra.

Referencia: 2CPX052260R9999

Fabricante: ABB

Descripción:

CA37RT Arm.superf.216mod(150mm) pta.tra.
ComfortLine Compact distribution board, Surface mounting, 216 SU, Aislado (Clase II), IP44, Field Width: 3, Rows: 66, 1100 mm x 800 mm x 160 mm

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • ABB > Cajas y armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 615,06 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Técnica
Número de entradasSocket Outlet 0
Número de filas66
Tipo de cierreManija giratoria
Tipo de configuraciónAssembled with distribution module
Tipo de placa de cubiertaDoor
Tipo de alojamientoCompact distribution board
Tipo de contador"
Tipo de puertaSoltero
Acabado de la superficie de la puertaTransparente
Accesorios disponiblesSí
Unidades DIN Place216
Tipo de terminalTerminal rápido
Clasificación de la resistencia a los impactosIK07
Eléctrica
Tensión nominal de operaciónMaximum 400 V
Tensión operativa400 V
Corriente nominal (In)125 A
Pérdida de potenciaΔt = 20K 80.6 W
Δt = 25K 106.4 W
Δt = 30K 125.7 W
Total 80.6 W
Diseño
Acabado de superficiePowder-coated
Material de la carcasaSteel
Material de la puertaSteel Sheet
Estilo de cubiertaCerrado
Número RALRAL 9016 - Blanco Tráfico
ColorBlanco RAL 9016
Número de módulos216
Cumplimiento de Materiales
Información sobre RoHS2CPC100012X0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20251118
Declaración REACH2CPC100005X0201
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240902
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Grado de protecciónIP44
Clase de protecciónAislado (Clase II)
Dimensiones
Anchura en número de espacios modulares36
Ancho del product800 mm
Alto del producto1100 mm
Largo del product160 mm
Peso del product27.812 kg
Anchura del campo3
Profundidad incorporada (t2)0 mm
Diagrama de dimensiones2CPC000012D0201
Ingeniería
Building information modeling - BIM9AKK107680A4427
9AKK107680A4426
Clasificación
Embalaje Nivel 1 Unidadesempaquetar 1 pieza
Embalaje Nivel 1 Peso28.924 kg
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CPC100012X0201
Instalación
Instrucciones y manuales2CPC130114M5601
2CPC133150M5601
Tipo de montajeSurface mounting
Descargas Populares
Ficha técnica, información técnica2CPC000377C0101
Clasificaciones y estándares externos
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
Clase electrónicaV11.0 : 27142409
Código de clasificación de objetosU
NormasDIN EN 61439-3

ETIM for 2CPX052260R9999 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaNúmero de filas (EF000266)
Valor6
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor36
CaracterísticaTipo de cobertura (EF000339)
ValorPuerta
CaracterísticaVersión de la cubierta (EF009212)
ValorCerrado
CaracterísticaTapa/puerta transparente (EF006244)
ValorSí
CaracterísticaMaterial de carcasa (EF001596)
ValorAcero
CaracterísticaAltura (EF000040)
Valor1100 mm
CaracterísticaAnchura (EF000008)
Valor800 mm
CaracterísticaProfundidad (EF000049)
Valor160 mm
CaracterísticaProfundidad de instalación (EF000218)
Valor0 mm
CaracterísticaAltura de la instalación (EF000332)
Valor0 mm
CaracterísticaAnchura de montaje (EF000846)
Valor0 mm
CaracterísticaProfundidad interna (EF001131)
Valor152 mm
CaracterísticaBorne de tierra (EF015776)
ValorSí
CaracterísticaBorne neutro (EF015777)
ValorSí
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorSí
CaracterísticaVersión de CEM (EF001062)
ValorNo
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9016
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP44
CaracterísticaCon candado (EF006306)
ValorSí
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
