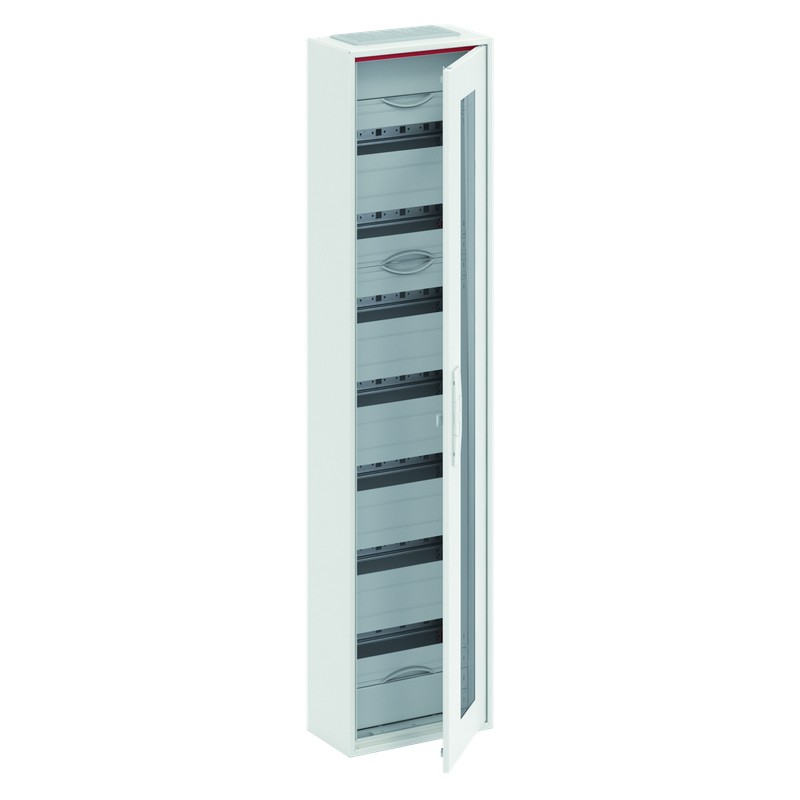

2CPX052250R9999 ABB CA18RT Arm.superf.84mod(150mm) pta.tra.
2CPX052250R9999
ABB
CA18RT Arm.superf.84mod(150mm) pta.tra.
ComfortLine Compact distribution board, Surface mounting, 84 SU, Aislado (Clase II), IP44, Rows: 7, 1250 mm x 300 mm x 160 mm
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Cajas y armarios de distribución
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Número de filas | 7 |
| Tipo de cierre | Manija giratoria |
| Tipo de configuración | Assembled with distribution module |
| Tipo de placa de cubierta | Door |
| Tipo de alojamiento | Compact distribution board |
| Tipo de puerta | Soltero |
| Acabado de la superficie de la puerta | Transparente |
| Accesorios disponibles | Sí |
| Unidades DIN Place | 84 |
| Tipo de terminal | Terminal rápido |
| Eléctrica | |
| Tensión nominal de operación | Maximum 400 V |
| Tensión operativa | 400 V |
| Corriente nominal (In) | 125 A |
| Pérdida de potencia | Δt = 20K 55.4 W |
| Δt = 25K 73.1 W | |
| Δt = 30K 91.7 W | |
| Diseño | |
| Acabado de superficie | Powder-coated |
| Material de la carcasa | Steel |
| Material de la puerta | Steel Sheet |
| Estilo de cubierta | Cerrado |
| Número RAL | RAL 9016 - Blanco Tráfico |
| Color | Blanco RAL 9016 |
| Número de módulos | 84 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CPC100012X0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20240903 |
| Declaración REACH | 2CPC100005X0201 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240902 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Grado de protección | IP44 |
| Clase de protección | Aislado (Clase II) |
| Dimensiones | |
| Anchura en número de espacios modulares | 12 |
| Ancho del product | 300 mm |
| Alto del producto | 1250 mm |
| Largo del product | 160 mm |
| Peso del product | 15.861 kg |
| Anchura del campo | 1 |
| Profundidad incorporada (t2) | 0 mm |
| Diagrama de dimensiones | 2CPC000012D0201 |
| Ingeniería | |
| Building information modeling - BIM | 9AKK107680A4427 |
| 9AKK107680A4426 | |
| Clasificación | |
| Embalaje Nivel 1 Unidades | empaquetar 1 piece |
| Embalaje Nivel 1 Peso | 16.495 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 2CPC100012X0201 |
| Instalación | |
| Instrucciones y manuales | 2CPC130114M5601 |
| 2CPC133150M5601 | |
| Tipo de montaje | Surface mounting |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CPC000377C0101 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000214 - Small distribution board |
| ETIM 10 | EC000214 - Small distribution board |
| Clase electrónica | V11.0 : 27142409 |
| Código de clasificación de objetos | U |
| Normas | DIN EN 61439-3 |
| Característica | Valor |
|---|---|
| Método de montaje (EF000003) | Otros |
| Número de filas (EF000266) | 7 |
| Ancho en número de espacios modulares (EF002950) | 12 |
| Tipo de cobertura (EF000339) | Puerta |
| Versión de la cubierta (EF009212) | Cerrado |
| Tapa/puerta transparente (EF006244) | Sí |
| Material de carcasa (EF001596) | Acero |
| Altura (EF000040) | 1250 mm |
| Anchura (EF000008) | 300 mm |
| Profundidad (EF000049) | 160 mm |
| Profundidad de instalación (EF000218) | 0 mm |
| Altura de la instalación (EF000332) | 0 mm |
| Anchura de montaje (EF000846) | 0 mm |
| Profundidad interna (EF001131) | 152 mm |
| Borne de tierra (EF015776) | Sí |
| Borne neutro (EF015777) | Sí |
| Carril DIN (EF001134) | Sí |
| Con placa de montaje (EF000118) | No |
| Posibilidad de extensión (EF001088) | Sí |
| Versión de CEM (EF001062) | No |
| Color (EF000007) | Blanco |
| Número RAL (EF000116) | 9016 |
| Grado de protección (IP) (EF005474) | IP44 |
| Con candado (EF006306) | Sí |
| Tipo de cierre (EF004462) | Otros |
| Puerta de transmisión de señal (EF015941) | No |
