ABBCajas y armarios de distribución2CPX052017R9999 ABB A34 Arm.IP44,650x800x215(4RU),pta.met.

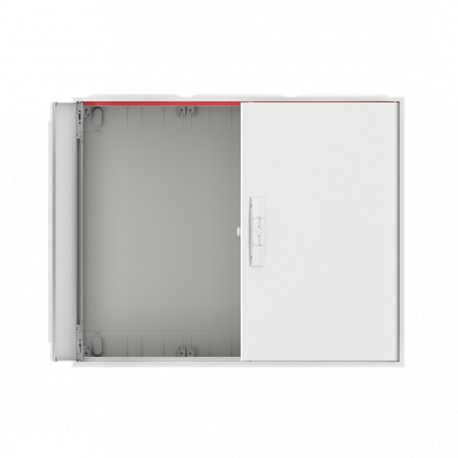

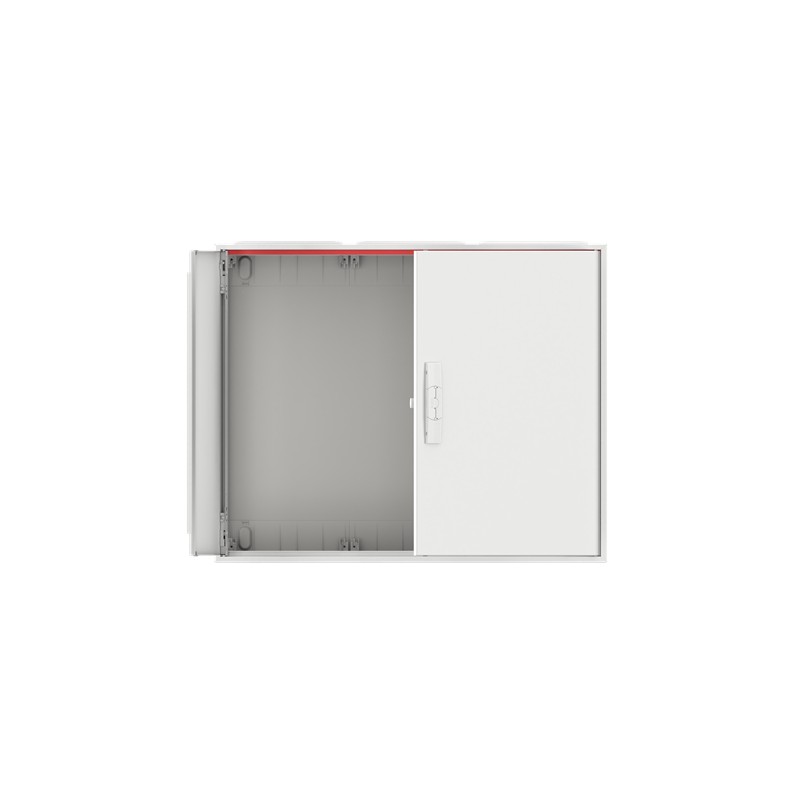

ABB 2CPX052017R9999 2CPX052017R9999 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX052017R9999 ABB A34 Arm.IP44,650x800x215(4RU),pta.met.

Referencia: 2CPX052017R9999

Fabricante: ABB

Descripción:

A34 Arm.IP44,650x800x215(4RU),pta.met.
ComfortLine A Wall-mounting cabinet, Surface mounted/recessed mounted/partially recessed mounted, 144 SU, Aislado (Clase II), IP44, Rows: 4, 650 mm x 800 mm x 215 mm

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Cajas vacías
  • ABB > Cajas y armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 236,89 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
Declaración Ambiental de Producto - EPD2CPC000001E0201
Técnica
Número de aberturas de la brida3
Número de entradas de conductos153
Número de filas4
Tipo de configuraciónpre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module on EDF-mounting frame
Tipo de placa de cubiertaDoor
Tipo de alojamientoWall-mounting cabinet
Tipo de puertaDoble
Accesorios disponiblesSí
Unidades DIN Place144
Eléctrica
Corriente nominal (In)250 A
Pérdida de potenciaΔt = 20K 59.5 W
Δt = 25K 78.5 W
Δt = 30K 92.7 W
Diseño
Acabado de superficiePowder-coated
Material de la carcasaSteel plate/plastic
Materialsheet steel
Material de la puertaSteel Sheet
Estilo de cubiertacon muesca
Número RALRAL 9016 - Blanco Tráfico
ColorBlanco RAL 9016
Número de módulos144
Cumplimiento de Materiales
Información sobre RoHS2CPC100014X0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20240903
Declaración REACH2CPC100005X0201
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240902
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEEProducto que no está incluido en el ámbito de aplicación de los RAEE
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Grado de protecciónIP44
Clase de protecciónAislado (Clase II)
Dimensiones
Anchura en número de espacios modulares36
Ancho del product800 mm
Alto del producto650 mm
Largo del product215 mm
Peso del product15.656 kg
Anchura del campo3
Profundidad incorporada (t2)190 mm
EspesorCabinet Plate 0.9 mm
Door Plate 0.9 mm
Diagrama de dimensiones2CPC000014D0201
2CPC000015D0201
Ingeniería
Datos de EPLAN9AAF603720_EPLAN
Clasificación
Embalaje Nivel 1 Unidadesempaquetar 1 piece
Embalaje Nivel 1 Peso16.282 kg
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CPC100014X0201
Instalación
Instrucciones y manuales2CPC133150M5601
Tipo de montajeSurface mounted/recessed mounted/partially recessed mounted
Descargas Populares
Ficha técnica, información técnica2CPC000001C0101
2CPC000002C0101
2CPC000377C0101
Clasificaciones y estándares externos
ETIM 9EC000058 - Empty cabinet
ETIM 10EC000058 - Empty cabinet
Clase electrónicaV11.0 : 27142408
Código de clasificación de objetosU

ETIM for 2CPX052017R9999 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000058)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado superficial (escayola)
CaracterísticaTipo de cobertura (EF000339)
ValorPuerta
CaracterísticaVersión de la cubierta (EF009212)
ValorCon muesca
CaracterísticaTipo de puerta (EF004464)
ValorDoble
CaracterísticaTapa/puerta transparente (EF006244)
ValorNo
CaracterísticaCon candado (EF006306)
ValorSí
CaracterísticaCorriente nominal (In) (EF008873)
Valor250 A
CaracterísticaAltura (EF000040)
Valor650 mm
CaracterísticaAnchura (EF000008)
Valor800 mm
CaracterísticaProfundidad (EF000049)
Valor215 mm
CaracterísticaProfundidad de instalación (EF000218)
Valor190 mm
CaracterísticaProfundidad interna (EF001131)
Valor207 mm
CaracterísticaEspesor del material de la caja (EF009170)
Valor0.9 mm
CaracterísticaEspesor puerta/tapa (EF009171)
Valor0.9 mm
CaracterísticaColor (EF000007)
ValorBlanco
CaracterísticaNúmero RAL (EF000116)
Valor9016
CaracterísticaNúmero de módulos (EF004427)
Valor144
CaracterísticaNúmero de filas (EF000266)
Valor4
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor36
CaracterísticaNúmero de aberturas para placas-brida (EF009554)
Valor3
CaracterísticaPosibilidad de extensión (EF001088)
ValorSí
CaracterísticaNúmero de entradas de conductos de cables (EF000437)
Valor153
CaracterísticaMaterial de carcasa (EF001596)
ValorEV002755
CaracterísticaTratamiento de superficie (EF000139)
ValorCon revestimiento en polvo
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaApto para uso en exteriores (EF003532)
ValorNo
CaracterísticaApto para la protección contra rayos (EF007800)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP44
CaracterísticaClase de protección según IEC 61140 (EF000004)
ValorII
CaracterísticaResistencia al impacto (IK) (EF004293)
ValorIK07
CaracterísticaIntegridad del circuito (EF001613)
ValorNinguno
CaracterísticaTapa con alivio de sobrepresión (EF015940)
ValorNo
