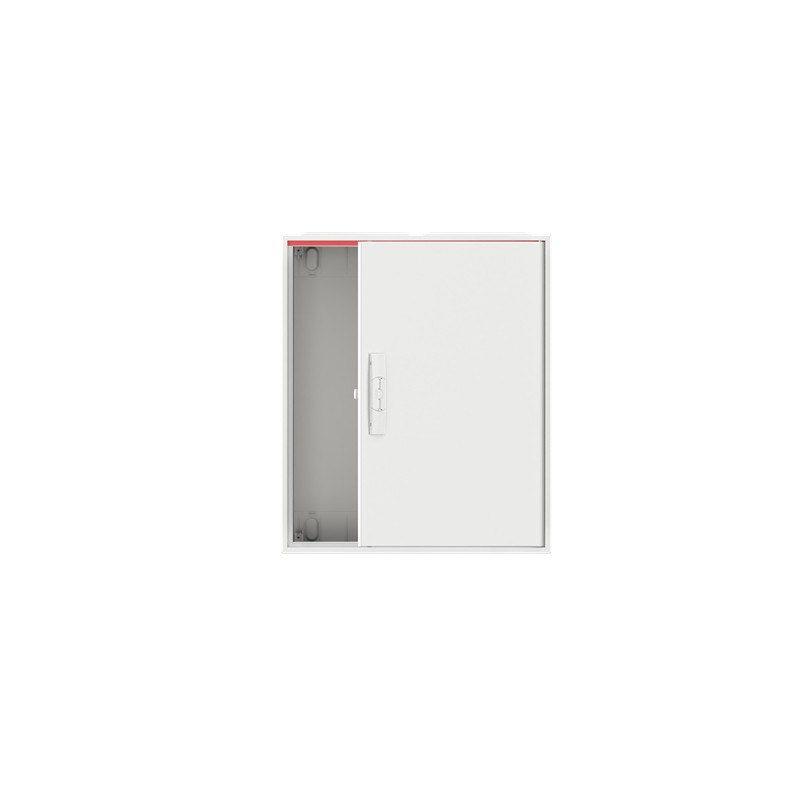

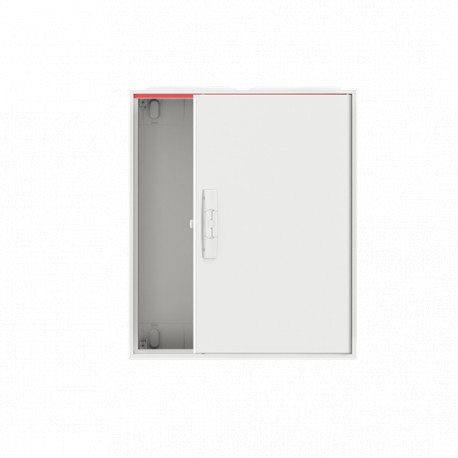

2CPX052016R9999 ABB A24 Arm.IP44,650x550x215(4RU),pta.met.
2CPX052016R9999
ABB
A24 Arm.IP44,650x550x215(4RU),pta.met.
ComfortLine A Wall-mounting cabinet, Surface mounted/recessed mounted/partially recessed mounted, 96 SU, Aislado (Clase II), IP44, Rows: 4, 650 mm x 550 mm x 215 mm
Sistemas de distribución eléctrica (incluidos cuadros de control) > Cajas vacías
Cajas y armarios de distribución
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 2CPC000001E0201 |
| Técnica | |
| Número de aberturas de la brida | 2 |
| Número de entradas de conductos | 102 |
| Número de filas | 4 |
| Tipo de configuración | pre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module on EDF-mounting frame |
| Tipo de placa de cubierta | Door |
| Tipo de alojamiento | Wall-mounting cabinet |
| Tipo de puerta | Soltero |
| Accesorios disponibles | Sí |
| Unidades DIN Place | 96 |
| Eléctrica | |
| Corriente nominal (In) | 250 A |
| Pérdida de potencia | Δt = 20K 56 W |
| Δt = 25K 74 W | |
| Δt = 30K 92.8 W | |
| Diseño | |
| Acabado de superficie | Powder-coated |
| Material de la carcasa | Steel plate/plastic |
| Material | sheet steel |
| Material de la puerta | Steel Sheet |
| Estilo de cubierta | con muesca |
| Número RAL | RAL 9016 - Blanco Tráfico |
| Color | Blanco RAL 9016 |
| Número de módulos | 96 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CPC100014X0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20240903 |
| Declaración REACH | 2CPC100005X0201 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240902 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | Producto que no está incluido en el ámbito de aplicación de los RAEE |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Grado de protección | IP44 |
| Clase de protección | Aislado (Clase II) |
| Dimensiones | |
| Anchura en número de espacios modulares | 24 |
| Ancho del product | 550 mm |
| Alto del producto | 650 mm |
| Largo del product | 215 mm |
| Peso del product | 11.733 kg |
| Anchura del campo | 2 |
| Profundidad incorporada (t2) | 190 mm |
| Espesor | Cabinet Plate 0.9 mm |
| Door Plate 0.9 mm | |
| Diagrama de dimensiones | 2CPC000014D0201 |
| 2CPC000015D0201 | |
| Ingeniería | |
| Datos de EPLAN | 9AAF603720_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | empaquetar 1 piece |
| Embalaje Nivel 1 Peso | 12.202 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 2CPC100014X0201 |
| Instalación | |
| Instrucciones y manuales | 2CPC133150M5601 |
| Tipo de montaje | Surface mounted/recessed mounted/partially recessed mounted |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| 2CPC000377C0101 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000058 - Empty cabinet |
| ETIM 10 | EC000058 - Empty cabinet |
| Clase electrónica | V11.0 : 27142408 |
| Código de clasificación de objetos | U |
| Característica | Valor |
|---|---|
| Método de montaje (EF000003) | Montado superficial (escayola) |
| Tipo de cobertura (EF000339) | Puerta |
| Versión de la cubierta (EF009212) | Con muesca |
| Tipo de puerta (EF004464) | Único |
| Tapa/puerta transparente (EF006244) | No |
| Con candado (EF006306) | Sí |
| Corriente nominal (In) (EF008873) | 250 A |
| Altura (EF000040) | 650 mm |
| Anchura (EF000008) | 550 mm |
| Profundidad (EF000049) | 215 mm |
| Profundidad de instalación (EF000218) | 190 mm |
| Profundidad interna (EF001131) | 207 mm |
| Espesor del material de la caja (EF009170) | 0.9 mm |
| Espesor puerta/tapa (EF009171) | 0.9 mm |
| Color (EF000007) | Blanco |
| Número RAL (EF000116) | 9016 |
| Número de módulos (EF004427) | 96 |
| Número de filas (EF000266) | 4 |
| Ancho en número de espacios modulares (EF002950) | 24 |
| Número de aberturas para placas-brida (EF009554) | 2 |
| Posibilidad de extensión (EF001088) | Sí |
| Número de entradas de conductos de cables (EF000437) | 102 |
| Material de carcasa (EF001596) | EV002755 |
| Tratamiento de superficie (EF000139) | Con revestimiento en polvo |
| Con placa de montaje (EF000118) | No |
| Apto para uso en exteriores (EF003532) | No |
| Apto para la protección contra rayos (EF007800) | Sí |
| Grado de protección (IP) (EF005474) | IP44 |
| Clase de protección según IEC 61140 (EF000004) | II |
| Resistencia al impacto (IK) (EF004293) | IK07 |
| Integridad del circuito (EF001613) | Ninguno |
| Tapa con alivio de sobrepresión (EF015940) | No |
