ABBCajas y armarios de distribución2CPX041649R9999 ABB MBS228 Emb. 440A, vert. H450xA500, 3Hx2A

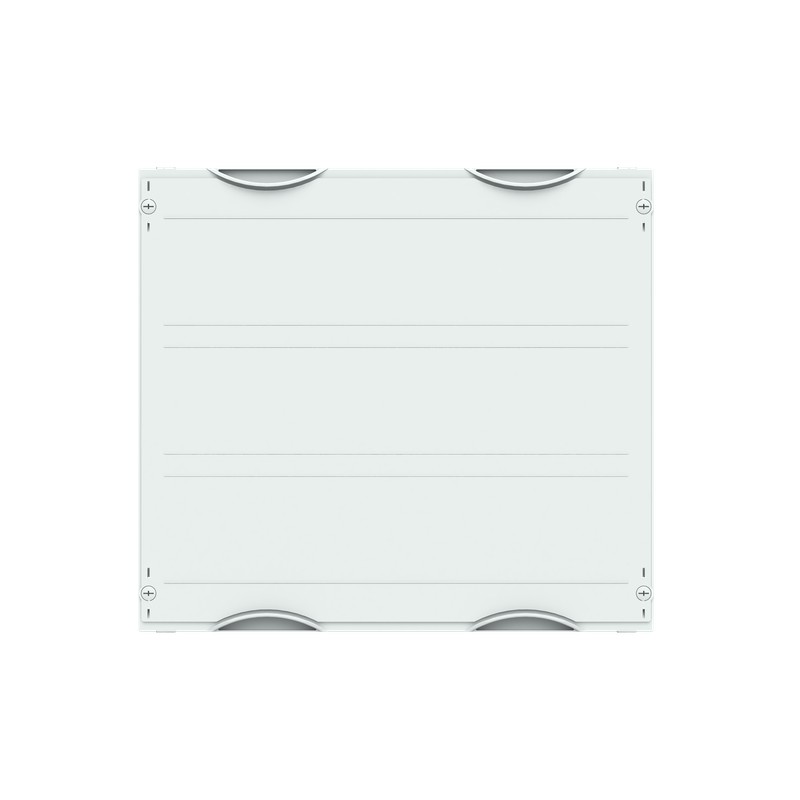

ABB 2CPX041649R9999 2CPX041649R9999 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX041649R9999 ABB MBS228 Emb. 440A, vert. H450xA500, 3Hx2A

Referencia: 2CPX041649R9999

Fabricante: ABB

Descripción:

MBS228 Emb. 440A, vert. H450xA500, 3Hx2A
Busbar system vertical 450 mm x 500 mm x 200 mm , 00 , 2

Categorías:

  • Sistemas de distribución de energía / conmutadores > Tablero de distribución de barras colectoras
  • ABB > Cajas y armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 336,37 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)20 kA
Posición de la barra colectoraCentro Central
Número de polos4P
Módulo de caja EquipoExcluye dispositivos
Marco de montaje de la cajaWR o EDF
Tipo de alojamientoInterior fitting module
Recinto Tipo de altura00
Tipo de contador"
Unidades DIN Place72
Tableros de control0
Módulo FunciónBusbar system vertical
Eléctrica
Tensión nominal de operaciónMaximum 400 V
Tensión operativa400 V
Tensión nominal de aislamiento (Ui)690 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Corriente nominal (In)440 A
Corriente nominal de corta duración Tensión baja (Icw)20 kA
Diseño
ColorGris claro
Número de módulos72
Cumplimiento de Materiales
Información sobre RoHS2CPC100019X0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20250916
Declaración REACH2CPC100005X0201
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20240902
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE4. Equipo grande (cualquier dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Dimensiones
Ancho del product500 mm
Alto del producto450 mm
Largo del product200 mm
Peso del product4.59 kg
Anchura del campo2
Profundidad incorporada (t2)200 mm
Ingeniería
Datos de EPLAN9AAF623203_EPLAN
Clasificación
Embalaje Nivel 1 Unidadesempaquetar 1 pieza
Embalaje Nivel 1 Peso4.59 kg
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CPC100019X0201
Instalación
Instrucciones y manuales2CPC112316M5601
Descargas Populares
Ficha técnica, información técnica2CPC000001C0101
2CPC000002C0101
Clasificaciones y estándares externos
ETIM 9EC001896 - Distributor assembly busbars
ETIM 10EC001896 - Distributor assembly busbars
Clase electrónicaV11.0 : 27400610
Código de clasificación de objetosU
NormasDIN EN 61439-3
DIN EN 61439-2
DIN 43673-1

ETIM for 2CPX041649R9999 Sistemas de distribución de energía/conmutadores (EC001896)

CaracterísticaAltura (EF000040)
Valor450 mm
CaracterísticaAnchura (EF000008)
Valor500 mm
CaracterísticaProfundidad (EF000049)
Valor200 mm
CaracterísticaCon cubierta (EF000361)
ValorSí
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaEspaciamiento de carril (EF002638)
Valor40 mm
CaracterísticaAltura de la barandilla (EF002639)
Valor30 mm
CaracterísticaEspesor de la barra (EF002640)
Valor5 mm
CaracterísticaCorriente nominal máxima (EF007926)
Valor440 A
CaracterísticaResistencia al cortocircuito (Icw) (EF002562)
Valor20 kA
CaracterísticaInstalación de embarrado (EF009592)
ValorMedio centro
