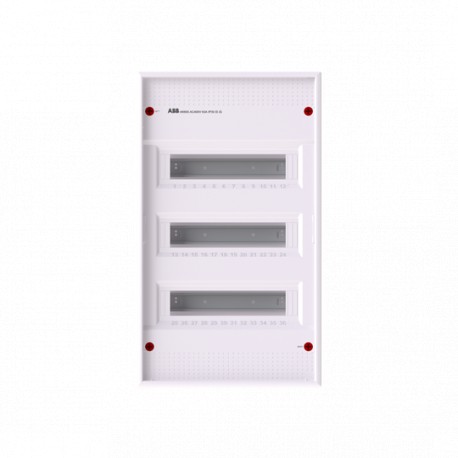

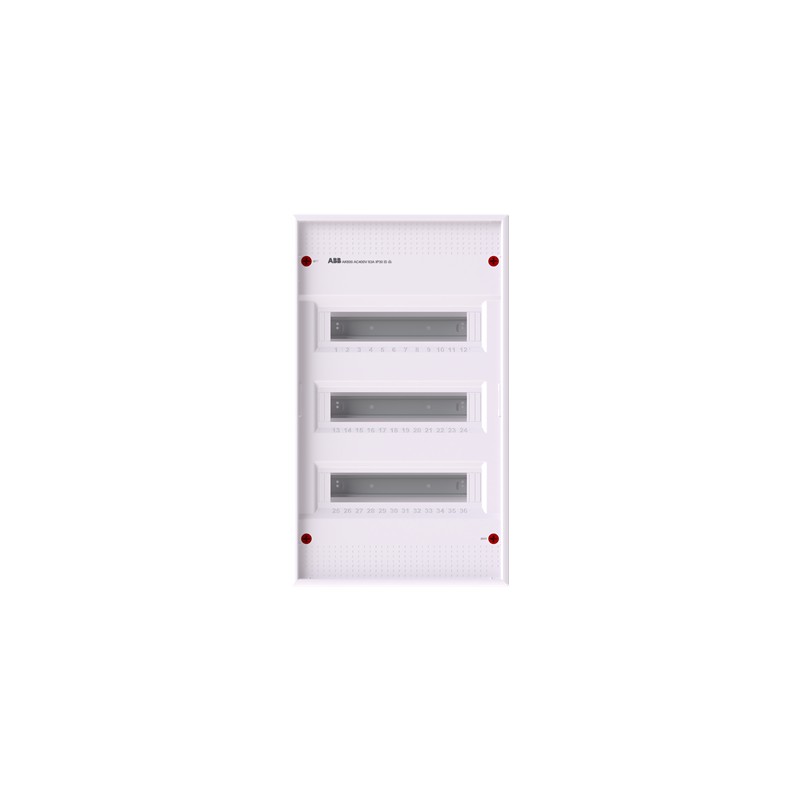

2CPX032565R9999 ABB AK636N3 con regletas rap. sin p. 36M 3F Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CPX032565R9999 ABB AK636N3 con regletas rap. sin p. 36M 3F

2CPX032565R9999

ABB

AK636N3 con regletas rap. sin p. 36M 3F

Unidad de consumo tipo campana, parcialmente montada, para uso interno, sin puerta, clase de protección II (doble aislamiento), grado de protección IP30, normas aplicables: EN 60670-24, código IK 7, tensión nominal de funcionamiento 400V AC 50/60 Hz, corriente nominal 63 A, resistencia del hilo incandescente 750°C, sin tratar, en RAL 9016, envolvente fuera de termoplástico, sin puerta, en RAL 9016, ángulo de apertura de la puerta 120 grados, bisagra de la puerta derecha o izquierda, entrada de cables en la parte superior mediante preperforado, en la parte inferior mediante preperforado, en el lateral mediante preperforado, pared trasera preperforada, dimensiones en mm (alto x ancho x profundidad): 578 x 339 x 99, Unidades de espacio 36, Distancia entre filas en mm: 125, cubiertas de plástico, Conexión rápida sellable, con terminal rápido N/PE, riel de sujeción de cable integrado, ensamblado con riel DIN, soporte de dispositivo extraíble

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas de Residencial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $73.13
Precio unitario: $73.13
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    AK636N3
  • ID de producto:
    2CPX032565R9999
  • Ean:
    4011617325659
  • Descripción del catálogo:
    AK636N3 Unidad de consumo tipo campana, 578 mm x 339 mm x 99 mm, Montaje en superficie, 36 SU, IP30, Sin puerta
  • Descripción larga:
    Unidad de consumo tipo campana, parcialmente montada, para uso interno, sin puerta, clase de protección II (doble aislamiento), grado de protección IP30, normas aplicables: EN 60670-24, código IK 7, tensión nominal de funcionamiento 400V AC 50/60 Hz, corriente nominal 63 A, resistencia del hilo incandescente 750°C, sin tratar, en RAL 9016, envolvente fuera de termoplástico, sin puerta, en RAL 9016, ángulo de apertura de la puerta 120 grados, bisagra de la puerta derecha o izquierda, entrada de cables en la parte superior mediante preperforado, en la parte inferior mediante preperforado, en el lateral mediante preperforado, pared trasera preperforada, dimensiones en mm (alto x ancho x profundidad): 578 x 339 x 99, Unidades de espacio 36, Distancia entre filas en mm: 125, cubiertas de plástico, Conexión rápida sellable, con terminal rápido N/PE, riel de sujeción de cable integrado, ensamblado con riel DIN, soporte de dispositivo extraíble
+
–

accesorios

IdentificadordescripcióntipoQtyUnidad de medida
2CPX010998R9999
AZB3P10 Accesorios de la cajaAZB3P101pedazo
2CPX010997R9999
AZB2 Muro de segregaciónAZB21pedazo
2CPX031151R9999
Puerta AZT630AZT6301pedazo
2CPX031155R9999
AZT630V PuertaAZT630V1pedazo
2CPX031159R9999
AZT630W Puerta transparenteAZT630W1pedazo
2CPX031120R9999
UZG636 Chasis de montajeUZG6361pedazo
2CPX031416R9999
UZM630 Placa de montajeUZM6301pedazo
2CPX031118R9999
UZG612 Chasis de montajeUZG6121pedazo
2CPX031412R9999
Accesorios para cajas UZT3UZT31pedazo
2CPX062385R9999
ZA3P5 Accesorios de la cajaZA3P51pedazo
2CPX031420R9999
UZED1P10 Sistema de equipamiento interiorUZED1P101pedazo
2CPX062745R9999
Terminales ZK50BTZK50BT1pedazo
2CPX062750R9999
Terminales ZK50BZK50B1pedazo
2CPX062751R9999
Terminales ZK51BZK51B1pedazo
2CPX062752R9999
Terminales ZK82BZK82B1pedazo
2CPX062753R9999
Terminales ZK113BZK113B1pedazo
2CPX062754R9999
Terminales ZK144BZK144B1pedazo
2CPX062755R9999
Terminales ZK175BZK175B1pedazo
2CPX062756R9999
Terminales ZK206BZK206B1pedazo
2CPX062757R9999
Terminales ZK51GZK51G1pedazo
2CPX062758R9999
Terminales ZK82GZK82G1pedazo
2CPX062759R9999
Terminales ZK113GZK113G1pedazo
2CPX062760R9999
Terminales ZK144GZK144G1pedazo
2CPX062761R9999
Terminales ZK175GZK175G1pedazo
2CPX062762R9999
Terminales ZK206GZK206G1pedazo
2CPX062763R9999
ZK10P10 TerminalesZK10P101pedazo
2CPX063163R9999
Terminales ZK237BZK237B1pedazo
2CPX063165R9999
Terminales ZK237GZK237G1pedazo
2CPX063164R9999
Terminales ZK268BZK268B1pedazo
2CPX063166R9999
Terminales ZK268GZK268G1pedazo

técnico

  • normas:
    DIN 43871
  • Tensión operativa nominal:
    Máximo 400 V
  • Corriente nominal (IN):
    63 A
  • Pérdida de energía:
    Δt = 30K 51 W
  • Número de filas:
    3
  • Tipo de cierre:
    Botón
  • Tipo de configuración:
    Ensamblado con carril DIN
  • Tipo de placa de cubierta:
    cubrir
  • Tipo de carcasa:
    Unidad de consumo tipo campana
  • Tipo de montaje:
    Montaje en superficie
  • Tipo de puerta:
    Sin puerta
  • Acabado superficial:
    Untreated
  • Material de la carcasa:
    plástico
  • material:
    Termoplasto
  • Estilo de portada:
    con muesca
  • Unidades de lugar DIN:
    36
  • Número RAL:
    RAL 9016 - Tráfico Blanco
  • Color:
    Tráfico blanco

Cumplimiento de materiales

  • Información de RoHS:
    2CPC100009X0201
    2CPC100022X0202
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE y la Enmienda 2015/863, de 22 de julio de 2019
  • Fecha rohs:
    20230918
  • Declaración REACH:
    2CPC100005X0201
  • Información sobre REACH:
    Falso: no contiene sustancias > 0,1 porcentaje en masa
  • Plantilla de informes de minerales de conflicto (CMRT):
    9AKK108468A3363

medioambiental

  • Grado de Protección:
    IP30
  • Clase de protección:
    Aislado (Clase II)

Dimensiones

  • Ancho en número de espaciados modulares:
    12
  • Ancho neto del producto:
    339milímetro
  • Altura neta del producto:
    578milímetro
  • Profundidad / Longitud de la red del producto:
    99milímetro
  • Peso neto del producto:
    2.697kg
  • Profundidad incorporada (T2):
    55 milímetros
  • Diagrama de dimensiones:
    2CPC000008D0201

ordenamiento

  • Unidades de nivel de paquete 1:
    pack 1 pieza
  • Peso bruto de nivel 1 del paquete:
    2.805 kg

Certificados y declaraciones

Instalación

Descargas populares

Clasificaciones

  • ETIM 8:
    EC000214 - Placa de distribución pequeña
  • ETIM 9:
    EC000214 - Placa de distribución pequeña
  • Categoría RAEE:
    4. Equipo grande (cualquier dimensión externa de más de 50 cm)
  • RAEE B2C / B2B:
    De empresa a consumidor
  • CN8:
    85371098
  • Clase electrónica:
    V11.0 : 27142409
  • Código de clasificación de objetos:
    u

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF TECHNICAL SHEET RESIDENTIAL BOXES EN.pdf 17 Mbytes
