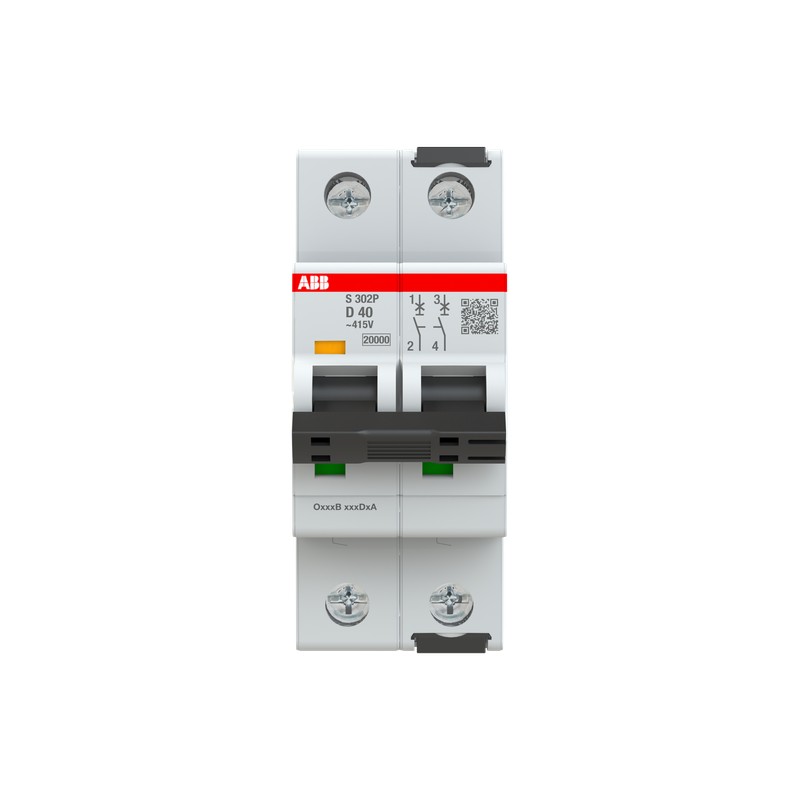

2CDS382001R0401 ABB Int.aut. S302P-D40 2p 40A D 25kA
2CDS382001R0401
ABB
Int.aut. S302P-D40 2p 40A D 25kA
Miniature Circuit Breaker - S300P - 2P - 40 A - D - (AC) 20 kA
Disyuntores, fusibles > Interruptor magnetotérmico
Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Perfil de EcoSolutions | 9AKK108469A3274 |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 63.8 % |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: el producto requiere menos energía para funcionar en comparación con productos similares en el mercado o productos más antiguos de la misma línea |
| Vida útil del producto prolongada | Durabilidad del producto |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108467A9801 |
| Declaración Ambiental de Producto - EPD | 9AKK108467A7130 |
| Técnica | |
| Tensión de prueba dieléctrica | 50 / 60 Hz - 1 min 2 kV |
| Capacidad nominal de corte en cortocircuito (Icu) | (125 V DC) 25 kA |
| (415 V AC) 25 kA | |
| (440 V AC) 15 kA | |
| (400 V) 25 kA | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (125 V DC) 10 kA |
| Conexión de la fuente de alimentación | Arbitrario |
| Indicación de la posición del contacto | Red ON / Green OFF |
| Resistencia eléctrica | 10000 AC cycle |
| Resistencia mecánica | 20000 cycle |
| Número de postes protegidos | 2 |
| Número de polos | 2P |
| Par de apriete | 2.8 N·m |
| Tipo de actuador | Toggle |
| Tipo de terminal de tornillo | Terminal de elevación de cilindro bidireccional a prueba de fallas |
| Marcado del actuador | I / O |
| Material del actuador | Grupo de aislamiento II, negro, sellable |
| Destornillador recomendado | Pozidriv 2 |
| Accesorios disponibles | Sí |
| Capacidad de conexión | Busbar 10/10 mm² |
| Flexible con férula 0.75 ... 25 mm² | |
| Flexible 0.75 ... 25 mm² | |
| Flexible 0.75 ... 25 mm² | |
| Rígido 0.75 ... 35 mm² | |
| Varado 0.75 ... 35 mm² | |
| Tamaño de la instalación | acc. to DIN 43880 1 |
| Longitud de pelado del cable | 14 mm |
| Tipo de terminal | Terminales de tornillo |
| Eléctrica | |
| Característica de tropiezo | D |
| Tensión nominal de operación | acc. to IEC 60898-1 415 V AC |
| acc. to IEC 60947-2 415 V AC | |
| Tensión operativa | Máximo (incl. tolerancia) 457 V AC |
| Máximo 457 V AC | |
| Mínimo 12 V AC | |
| Mínimo 12 V DC | |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 500 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Tipo de tensión de entrada | AC/DC |
| Corriente nominal (In) | 40 A |
| Capacidad nominal de cortocircuito | (AC) 20 kA |
| (400 V) 20 kA | |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Pérdida de potencia | 5.8 W |
| en condiciones nominales de funcionamiento por polo 2.9 W | |
| Categoría de sobretensión | IV |
| Diseño | |
| Material de la carcasa | Insulation Group I, RAL 7035 |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 125 V DC |
| 480Y / 277 V AC | |
| 480Y/277 V AC | |
| Capacidad de interrupción según UL1077 | (125 V DC) 10 kA |
| (480Y / 277 V AC) 10 kA | |
| Capacidad de conexión UL/CSA | Busbar 18-8 AWG |
| Conductor 18-4 AWG | |
| Par de apriete UL/CSA | 18 in·lb |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK107991A3220 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20240228 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20251028 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| SCIP | cb4a1e43-5e8e-4523-a11d-d56938299570 Germany |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Almacenamiento -55 ... +70 °C | |
| Grado de protección | IP20 |
| IP40 | |
| Enclosure with Cover IP40 | |
| Grado de contaminación | 3 |
| Condiciones ambientales | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistencia a las vibraciones según IEC 60068-2-6 | 20 ciclos con carga de 0,8 pulgadas: 5 g 5 ... 150 ... 5 Hz |
| Resistencia a los golpes según IEC 60068-2-27 | 25g 3 amortiguadores 18 ms |
| Dimensiones | |
| Anchura en número de espacios modulares | 2.0 |
| Ancho del product | 35 mm |
| Alto del producto | 88 mm |
| Largo del product | 69 mm |
| Peso del product | 0.256 kg |
| Peso neto del poste | 0.124 kg |
| Profundidad incorporada (t2) | 69 mm |
| Ingeniería | |
| Datos de EPLAN | 9AAF617138_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 5 pieza |
| Embalaje Nivel 1 Peso | 1.32 kg |
| Número E (Finlandia) | 3216163 |
| Número E (Noruega) | 1641782 |
| Número E (Suecia) | 2101189 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | 2CDZ405000A1089 |
| 2CDZ405000A1093 | |
| Certificado CCA | 2CDZ405000A1090 |
| 2CDZ405000A1094 | |
| Certificado CCC | 2CDZ405000A1097 |
| 2CDZ405000A1098 | |
| Certificado CQC | 2CDZ405000A1097 |
| 2CDZ405000A1098 | |
| Certificado CSA | 2CDZ405000A1102 |
| Declaración de conformidad - CE | 9AKK107991A3220 |
| Declaración de conformidad - UKCA | 9AKK107992A8877 |
| Certificado DNV GL | 2CDZ405000A1155 |
| Certificado EAC | 2CDZ405000A1092 |
| 2CDZ405000A1096 | |
| Certificado NF | 2CDZ405000A1144 |
| Certificado RINA | 2CDZ405000A1194 |
| Certificado UL | 2CDZ405000A1101 |
| Certificado VDE | 2CDZ405000A1191 |
| 2CDZ405000A1195 | |
| Instalación | |
| Instrucciones y manuales | 2CDS207104P0002 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Posición de montaje | any |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK107992A4964 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| Clase electrónica | V11.0 : 27141901 |
| Código de categoría granular de IDEA (IGCC) | 4897 >> Miniature circuit breakers |
| Código de clasificación de objetos | F |
| Normas | CSA 22.2 No. 235 |
| IEC/EN 60898-1 | |
| IEC/EN 60947-2 | |
| UL 1077 | |
| Agencia de certificación | CSA |
| IEC | |
| EN | |
| UL | |
| Standardization Body | EN |
| IEC | |
| UL | |
| CSA | |
| Característica | Valor |
|---|---|
| Profundidad de instalación (EF000218) | 69 mm |
| Curva de disparo (EF000889) | D |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Corriente nominal (EF000227) | 40 A |
| Tensión nominal (EF000228) | 415 V |
| Tensión de aislamiento nominal Ui (EF001366) | 500 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 6 kV |
| Tipo de tensión (EF000187) | CA/CC |
| Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) | 20 kA |
| Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) | 25 kA |
| Frecuencia (EF000416) | 50 Hz |
| Montaje empotrado (EF007517) | No |
| Acoplamiento de conductor neutro (EF005997) | No |
| Categoría de sobretensión (EF002569) | 4 |
| Grado de contaminación (EF002570) | 3 |
| Equipos adicionales posibles (EF008148) | Sí |
| Ancho en número de espacios modulares (EF002950) | 2.0 |
| Grado de protección (IP) (EF005474) | IP20 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -40 °C |
| Sección de conductor conectable (EF007343) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Protección contra explosiones (EF004663) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
