Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

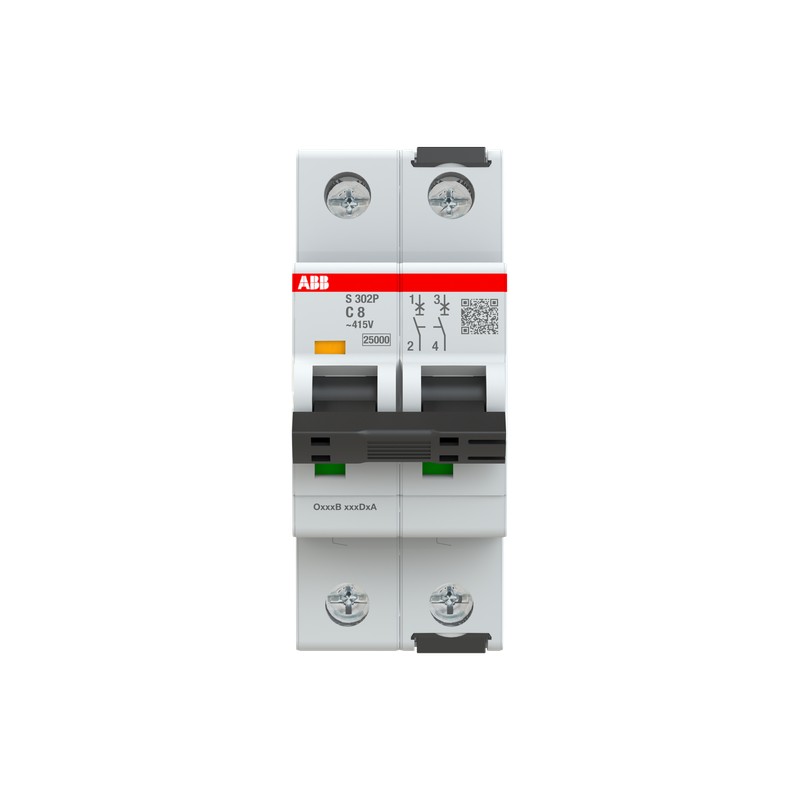

2CDS382001R0084 ABB Int.aut. S302P-C8 2p 8A C 25kA
Referencia: 2CDS382001R0084
Fabricante: ABB
Descripción:
Int.aut. S302P-C8 2p 8A C 25kA
Disyuntor miniatura S302P-C8 - 2P - C - 8 A
Categorías:
- Disyuntores, fusibles > Interruptor magnetotérmico
- ABB > Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
- Tipo de producto extendido:
- S302P-C8
- ID de producto:
- 2CDS382001R0084
- Ean:
- 4016779078979
- Descripción del catálogo:
- Disyuntor miniatura S302P-C8 - 2P - C - 8 A
- Descripción larga:
- La serie MCBs S300P asegura la protección en instalaciones industriales contra sobrecargas y cortocircuitos. Este producto se fabrica de acuerdo con las normas internacionales IEC y UL, para los mercados donde se requiere.
+
–
accesorios
| Identificador | descripción | tipo | Qty | Unidad de medida |
|---|---|---|---|---|
| 2CDS200922R0001 | Señal S2C-S/H6R / Contacto auxiliar | S2C-S/H6R | 1 | pedazo |
| 2CDS200912R0001 | Contacto auxiliar S2C-H6R | S2C-H6R | 1 | pedazo |
| 2CDS200936R0001 | Contacto auxiliar S2C-H11L | S2C-H11L | 1 | pedazo |
| 2CDS200936R0002 | Contacto auxiliar S2C-H20L | S2C-H20L | 1 | pedazo |
| 2CDS200936R0003 | Contacto auxiliar S2C-H02L | S2C-H02L | 1 | pedazo |
| 2CDS200946R0001 | Contacto auxiliar S2C-H6-11R | S2C-H6-11R | 1 | pedazo |
| 2CDS200946R0002 | Contacto auxiliar S2C-H6-20R | S2C-H6-20R | 1 | pedazo |
| 2CDS200946R0003 | Contacto auxiliar S2C-H6-02R | S2C-H6-02R | 1 | pedazo |
| 2CDS200909R0001 | Viaje de derivación S2C-A1 | S2C-A1 | 1 | pedazo |
| 2CDS200909R0002 | Viaje de derivación S2C-A2 | S2C-A2 | 1 | pedazo |
| 2CSS200911R0001 | S2C-UA 12 DC Liberación de subtensión | S2C-UA 12 CC | 1 | pedazo |
| 2CSS200911R0002 | S2C-UA 24 AC Liberación de subtensión | S2C-UA 24 CA | 1 | pedazo |
| 2CSS200911R0003 | S2C-UA 48 AC Liberación de subtensión | S2C-UA 48 CA | 1 | pedazo |
| 2CSS200911R0004 | S2C-UA 110 AC Liberación de subtensión | S2C-UA 110 CA | 1 | pedazo |
| 2CSS200911R0005 | S2C-UA 230 AC Liberación de subtensión | S2C-UA 230 CA | 1 | pedazo |
| 2CSS200911R0006 | S2C-UA 400 AC Liberación de subtensión | S2C-UA 400 CA | 1 | pedazo |
| 2CSS200911R0007 | S2C-UA 24 DC Liberación de subtensión | S2C-UA 24 CC | 1 | pedazo |
| 2CSS200911R0008 | S2C-UA 48 DC Liberación de subtensión | S2C-UA 48 CC | 1 | pedazo |
| 2CSS200911R0009 | S2C-UA 110 DC Liberación de subtensión | S2C-UA 110 CC | 1 | pedazo |
| 2CSS200911R0010 | S2C-UA 230 DC Liberación de subtensión | S2C-UA 230 CC | 1 | pedazo |
| 2CSS201997R0013 | Dispositivo de funcionamiento del motor S2C-CM1 | S2C-CM1 | 1 | pedazo |
| 2CSS203997R0013 | Dispositivo de funcionamiento del motor S2C-CM2/3 | S2C-CM2/3 | 1 | pedazo |
| 2CSS204997R0013 | Dispositivo de funcionamiento del motor S2C-CM4 | S2C-CM4 | 1 | pedazo |
| GHS2001901R0003 | Accesorios mecánicos S2C-DH | S2C-DH | 1 | pedazo |
| 2CSS200998R0001 | S2C-BP Dispositivo de disparo mecánico | S2C-BP | 1 | pedazo |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | pedazo |
| 2CDS200918R0001 | S2C-NT Operado a mano neutro | S2C-NT | 1 | pedazo |
| 2CCA880100R0001 | CMS-100PS Sensor | CMS-100PS | 1 | pedazo |
| 2CCA880101R0001 | CMS-101PS Sensor | CMS-101PS | 1 | pedazo |
| 2CCA880102R0001 | CMS-102PS Sensor | CMS-102PS | 1 | pedazo |
técnico
- normas:
- CSA 22.2 No. 235
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
- Característica de tropiezo:
- C
- Tensión operativa nominal:
- según IEC 60898-1 415 V CA
según IEC 60947-2 415 V CA
- Voltaje operativo:
- Máximo (tolerancia incluida) 457 V CA
Máximo 457 V CA
Mínimo 12 V AC
Mínimo 12 V DC
- Tensión de aislamiento nominal (UYo):
- según IEC/EN 60664-1 500 V
- Tensión de soporte de impulso nominal (Uduende):
- 6 kilociclos
- Voltaje de prueba dieléctrico:
- 50/60 Hz, 1 min: 2 kV
- Tipo de voltaje de entrada:
- AC/DC
- Corriente nominal (IN):
- 8 A
- Capacidad nominal de cortocircuito:
- (CA) 25 kA
- Capacidad de rotura definitiva de cortocircuito nominal (ICu):
- (415 V CA) 25 kA
(440 V CA) 15 kA
- Frecuencia nominal (f):
- 50 Hz
60 Hz
- Pérdida de energía:
- 3,2 W
en condiciones nominales de funcionamiento por polo 1,6 W
- Conexión de fuente de alimentación:
- arbitrario
- Indicación de posición de contacto:
- Rojo ENCENDIDO / Verde APAGADO
- Resistencia eléctrica:
- Ciclo de CA 20000
- Resistencia mecánica:
- Ciclo de 20000
- Número de polos:
- 2
- Número de polos protegidos:
- 2
- Categoría de sobretensión:
- Iv
- Apriete:
- 2.8 N·m
- Tipo de terminal de tornillo:
- Terminal bidireccional de elevación de cilindros a prueba de fallos
- Marcado del actuador:
- E/S
- Material del actuador:
- Grupo de Aislamiento II, Negro, Sellable
- Material de la carcasa:
- Grupo de Aislamiento I, RAL 7035
- Montaje en riel DIN:
- TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715
TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
- Posición de montaje:
- cualquier
- Controlador de tornillo recomendado:
- Pozidriv 2
- Accesorios disponibles:
- Sí
- Capacidad de conexión:
- Barra de autobús 10 / 10 mm²
Flexible con Ferrule 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Rígido 0,75 ... 35 mm²
Varado 0.75 ... 35 mm²
- Tamaño de instalación:
- acc. a DIN 43880 1
- Longitud de extracción de alambre:
- 14 milímetros
- Tipo de terminal:
- Terminales de tornillo
medioambiental
- Temperatura ambiente del aire:
- Funcionamiento -40 ... +70 °C
Almacenamiento -55 ... +70 °C
- Grado de Protección:
- IP20
Carcasa con cubierta IP40
- Grado de contaminación:
- 3
- Condiciones ambientales:
- 28 ciclos
con 55 °C / 90-96 %
y 25 °C / 95-100 %
- Resistencia a vibraciones según IEC 60068-2-6:
- 5g, 20 ciclos a 5 ... 150 ... 5 Hz con carga 0.8 In
- Resistencia a choques según IEC 60068-2-27:
- 25g / 3 choques / 18 ms
- Estado rohs:
- Siguiendo la Directiva 2011/65/UE de la UE
- Información ambiental:
- 9AKK107991A3226
- Declaración REACH:
- 9AKK107492A1906
Ul/CSA técnico
- Tensión máxima de funcionamiento UL/CSA:
- 125 V CC
480Y / 277 V CA
480Y/277 V AC
- Clasificación de interrupción según UL1077:
- (125 V CC) 10 kA
(480Y / 277 V AC) 10 kA
- Capacidad de conexión UL/CSA:
- Barra de autobús 14-8 AWG
Conductor 14-4 AWG
- Par de apriete UL/CSA:
- 18 in·lb
Dimensiones
- Ancho en número de espaciados modulares:
- 2
- Ancho neto del producto:
- 35milímetro
- Altura neta del producto:
- 88milímetro
- Profundidad / Longitud de la red del producto:
- 69milímetro
- Peso neto del producto:
- 0.248kg
- Peso neto del poste:
- 0,124 kg
- Profundidad incorporada (T2):
- 69 mm
Información sobre contenedores
- Unidades de nivel de paquete 1:
- caja 5 piezas
- Ancho del nivel de paquete 1:
- 92 mm
- Nivel de paquete 1 Altura:
- 80 mm
- Nivel de paquete 1 Profundidad / Longitud:
- 183 mm
- Peso bruto de nivel 1 del paquete:
- 1,29 kg
- Paquete Nivel 1 EAN:
- 4016779082464
- Unidades de nivel de paquete 2:
- cartón 60 pieza
- Ancho del nivel de paquete 2:
- 275 mm
- Nivel de paquete 2 Altura:
- 210 mm
- Nivel de paquete 2 Profundidad / Longitud:
- 400 milímetros
- Peso bruto de nivel de paquete 2:
- 15,4 kg
- Paquete Nivel 2 EAN:
- 4016779092210
ordenamiento
- Cantidad mínima de pedido:
- 1 pieza
- Número de arancel aduanero:
- 85362010
- País de origen:
- Alemania (DE)
Certificados y declaraciones (número de documento)
- Certificado CB:
- 2CDZ405000A1089
2CDZ405000A1093
- Certificado CCA:
- 2CDZ405000A1090
2CDZ405000A1094
- Certificado CCC:
- 2CDZ405000A1097
2CDZ405000A1098
- Agencia de Certificación:
- CSA
Iec
EN
Ul
- Certificado CQC:
- 2CDZ405000A1097
2CDZ405000A1098
- Certificado CSA:
- 2CDZ405000A1102
- Declaración de conformidad - CE:
- 9AKK107991A3220
- Declaración de Conformidad - UKCA:
- 9AKK107992A8877
- Certificado DNV GL:
- 2CDZ405000A1155
- Certificado EAC:
- 2CDZ405000A1092
2CDZ405000A1096
- Información ambiental:
- 9AKK107991A3226
- Instrucciones y manuales:
- 2CDS207104P0002
- Certificado NF:
- 2CDZ405000A1144
- Declaración REACH:
- 9AKK107492A1906
- Certificado RINA:
- 2CDZ405000A1194
- Información de RoHS:
- 9AKK107991A3220
- Certificado UL:
- 2CDZ405000A1101
- Certificado VDE:
- 2CDZ405000A1091
2CDZ405000A1095
Descargas populares
- Hoja de datos, Información técnica:
- 9AKK107992A4964
- Instrucciones y manuales:
- 2CDS207104P0002
- Macro EPLAN:
- 9AKK109169
Clasificaciones
- ETIM 7:
- EC000042 - Disyuntor miniatura (MCB)
- ETIM 8:
- EC000042 - Disyuntor miniatura (MCB)
- Árbol de catálogo de EPLAN:
- Ingeniería eléctrica / Dispositivos de protección / General
- Definición de la función EPLAN:
- Disyuntor / Doble disyuntor / Doble disyuntor 1_2_3_4
- Categoría RAEE:
- 5. Equipo pequeño (sin dimensión externa más de 50 cm)
- RAEE B2C / B2B:
- De empresa a empresa
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Clase electrónica:
- V11.0 : 27141901
- IDEA Código de categoría granular (IGCC):
- 4897 >> Disyuntores en miniatura
- Código de clasificación de objetos:
- F
ETIM for 2CDS382001R0084 Disyuntores, fusibles (EC000042)
Característica
Valor
CaracterísticaProfundidad de instalación (EF000218)
Valor69 mm
CaracterísticaCurva de disparo (EF000889)
ValorC
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor8 A
CaracterísticaTensión nominal (EF000228)
Valor415 V
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor500 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor6 kV
CaracterísticaTipo de tensión (EF000187)
ValorCA/CC
CaracterísticaPoder de corte asignado Icn según EN 60898 a 400 V (EF009555)
Valor25 kA
CaracterísticaPoder de corte asignado Icu según EN 60947-2 a 230 V (EF009557)
Valor50 kA
CaracterísticaPoder de corte asignado Icu según EN 60947-2 a 400 V (EF009558)
Valor25 kA
CaracterísticaFrecuencia (EF000416)
Valor50 Hz
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor4
CaracterísticaGrado de contaminación (EF002570)
Valor3
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor2.0
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-40 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0.75 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.75 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
DATASHEET - PDF
Título
Tamaño
Tipo
37 Mbytes
Últimas Opiniones de Nuestros Clientes
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
5/5 merci beaucoup
— sotitradim 29/11/25, 11:12
Valoración del cliente:
Producto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...
4/5 a,azing to use it
— B rahul 4/10/25, 8:05
Valoración del cliente:
Producto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
4/5 Amazing to use it
— B rahul 4/10/25, 8:04
Valoración del cliente:
Producto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
