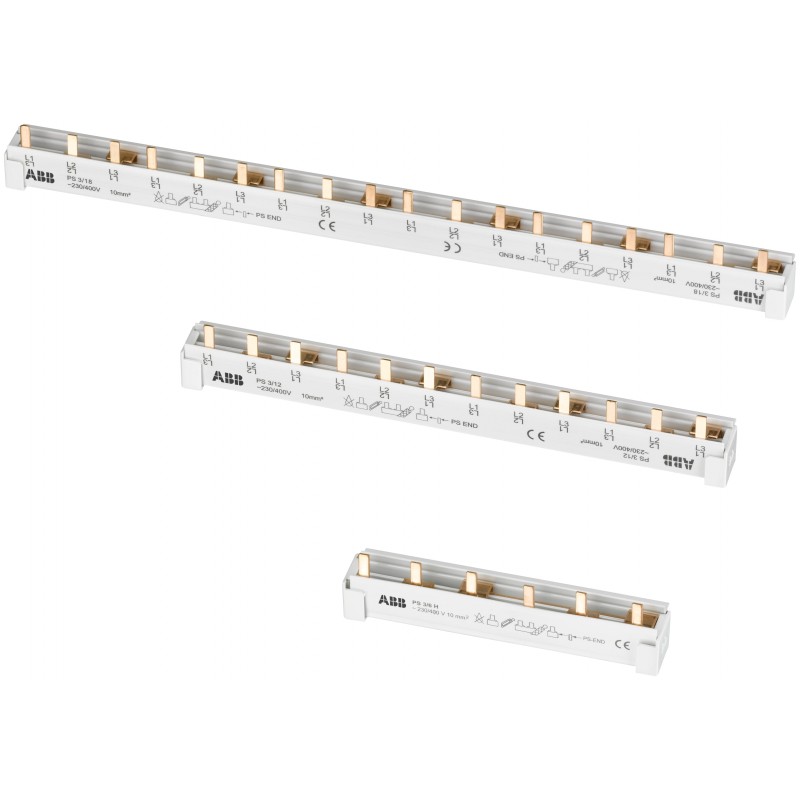

2CDL240213R1012 ABB Bloque de barras PS4/12NA
2CDL240213R1012
ABB
Bloque de barras PS4/12NA
PS 4/12N A Busbar
Componentes industriales de baja tensión > Barra de fase
Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Subfunción | cross wiring for neutral conductor |
| Adecuado para | S200 |
| F200 | |
| DDA200 | |
| Adecuado para la clase de producto | PS4/32-DDA204 |
| Inclinación | 17.5 |
| Número de polos | 12P |
| Número de fases | 4-fase |
| Número de dispositivos montables | 3 |
| Número de terminales (Nterm) | 12 |
| Tipo de accesorio | Busbar |
| Tipo de conexión | Anclar |
| Opciones proporcionadas | NA |
| Sección transversal nominal | 10 mm² |
| Eléctrica | |
| Tensión nominal de operación | 230 / 400 V AC |
| Maximum 690 V | |
| Corriente nominal de corta duración Tensión baja (Icw) | 25 kA |
| Corriente nominal ininterrumpida (Iu) | 63 A |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Categoría de sobretensión | III |
| Diseño | |
| Número RAL | RAL 7035 - Gris claro |
| Color | Gris |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK108468A1264 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230517 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20251028 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| SCIP | af3c6049-b65e-44ae-90c0-ab4281e14730 Germany |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Grado de contaminación | 2 |
| Información medioambiental | DIN EN 60068 |
| Dimensiones | |
| Anchura en número de espacios modulares | 12.0 |
| Ancho del product | 19.3 mm |
| Alto del producto | 30.5 mm |
| Largo del product | 212 mm |
| Peso del product | 0.105 kg |
| Clasificación | |
| Embalaje Nivel 1 Unidades | cartón 30 pieza |
| Embalaje Nivel 1 Peso | 3.31 kg |
| Número E (Finlandia) | 3210196 |
| Número E (Noruega) | 1665945 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 9AKK108469A0841 |
| Declaración de conformidad - UKCA | 9AKK108469A0914 |
| Instalación | |
| Instrucciones y manuales | 2CSC400002D0208 |
| Posición de montaje | any |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK106930A8017 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| UNSPSC | 39121117 |
| Clase electrónica | V11.0 : 27371306 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Código de clasificación de objetos | W |
| Normas | IEC/EN 60947-1 |
| Característica | Valor |
|---|---|
| Número de fases (EF000351) | 4 |
| Número de polos (EF001391) | 12 |
| Apto para varios dispositivos (EF007241) | 3 |
| Medida de división (EF007504) | 17.5 mm |
| Sección (EF000649) | 10 mm² |
| Longitud (EF001438) | 212 mm |
| Ancho en número de espacios modulares (EF002950) | 12.0 |
| Intensidad nominal permanente Iu (EF001389) | 63 A |
| Ejecución de la conexión eléctrica (EF003961) | Pin |
| Aislado (EF000019) | Sí |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 25 kA |
| Apto para dispositivos con conductor neutro (EF007218) | Sí |
| Apto para dispositivos con interruptor auxiliar (EF007217) | No |
| Color (EF000007) | Gris |
