ABBOtros dispositivos modulares2CDE601102R0512 ABB Prot. Electronica EPD24-A4 0.5-12

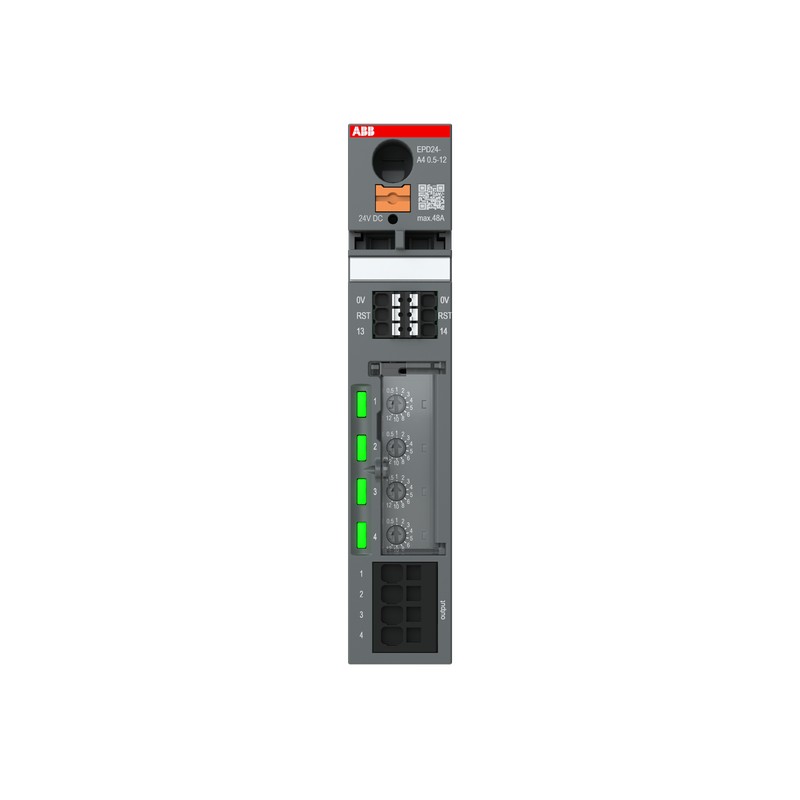

ABB 2CDE601102R0512 2CDE601102R0512 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CDE601102R0512 ABB Prot. Electronica EPD24-A4 0.5-12

Referencia: 2CDE601102R0512

Fabricante: ABB

Descripción:

Prot. Electronica EPD24-A4 0.5-12
EPD 24VDC Anvanced 4 Channel 0.5A-12A Electronic protection device 24VDC

Categorías:

  • Disyuntores, fusibles > Interruptor de protección
  • ABB > Otros dispositivos modulares

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 307,34 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Técnica
Señal de salidaGroup signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA.
Número de contactos auxiliares NO1
Número de canales4
Fallo de indicación de la señal (LED)Red
Restablecimiento de fallosManual
Remoto
Indicador de estadoSí
Información adicionalBackup fuse for EPD24 not required
Destornillador recomendadoScrew Slot
Accesorios disponiblesSí
SalidaPower MOSFET Switching Output (Positive Switching) without Galvanic Isolation
ObservacionesParallel connection of outputs not permissible
Compatibilidad electromagnética (CEM)Emisión - Clase B
Inmunidad - Clase A
Longitud de pelado del cableCircuito auxiliar 8 mm
Para N terminales 8 mm
Circuito de entrada 18 mm
Circuito de salida 10 mm
Tiempo de retardo para el encendidoEn cascada después del encendido con 24 VCC canal 1 100 ms
En cascada después del encendido con 24 VCC canal 2 200 ms
En cascada después del encendido con 24 VCC canal 3 300 ms
En cascada después del encendido con 24 VCC canal 4 400 ms
Humedad de funcionamiento (RHamb)96 hrs/95% RH/40 °C
Reducción de potencia operativaDerating 60 °C ... 70 °C: 2.5 %/K per channel output
Corriente nominal según la temperatura9AKK108468A1270
Dispositivo de disparo por subtensiónHistéresis típica 2 V
OFF en typ. Uin < 16 V CC
ON en typ. Uin > 19 V CC
Indicador de circuito de carga > 80 %Verde / Naranja
Eléctrica
Característica de tropiezoElectronic Active Current Limiting
Tensión nominal (Ur)24 V DC
Tensión nominal de aislamiento (Ui)Circuito de salida 32 V DC
Tensión de salida (Uout)typ. per 1 A: 0.014 V
Gama actual0.5 A
1 A
10 A
12 A
2 A
3 A
4 A
5 A
6 A
8 A
Pérdida de potenciaa carga nominal 8.5 W
Diseño
Material de la carcasaMoulded
Número RALRAL 7012 - Gris basalto
Colordark grey
Técnica UL/CSA
Capacidad de conexión Circuito auxiliar UL/CSAFlexible 24-16 AWG
Rígido 24-16 AWG
Cumplimiento de Materiales
Información sobre RoHS9AKK107492A1906
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20230404
Declaración REACH9AKK107492A1906
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20251028
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -25 ... +70 °C
Almacenamiento -40 ... +70 °C
Grado de protecciónIP20
Clase de protecciónConectado a tierra o aislado (Clase III)
Grado de contaminación2
Resistencia a las vibraciones según IEC 60068-2-620 ciclos con carga de 0,8 pulgadas: 2 g 10 ... 500 ... 10 Hz
Dimensiones
Ancho del product25 mm
Alto del producto130 mm
Largo del product108 mm
Peso del product0.182 kg
Diagrama de dimensiones9AKK108467A0009
Ingeniería
Datos de EPLAN9AAC171943_EPLAN
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso0.31 kg
Certificados y Declaraciones (Número de Documento)
Certificado CSA9AKK108468A2242
Certificado cULus9AKK108468A2242
Certificado cUR9AKK108467A1167
Declaración de conformidad - CE9AKK108467A7547
Declaración de conformidad - UKCA9AKK108468A0011
Instalación
Instrucciones y manuales9AKK108467A7088
Montaje en contactoresTH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montajevertical
Descargas Populares
Ficha técnica, información técnica9AKK108467A7088
Curva característica tiempo-corriente9AKK108467A8029
Clasificaciones y estándares externos
ETIM 9EC003538 - Device circuit breaker
ETIM 10EC003538 - Device circuit breaker
UNSPSC39121601
Clase electrónicaV11.0 : 27141901
Código de categoría granular de IDEA (IGCC)4813 >> Circuit breakers
Código de clasificación de objetosF
NormasCSA 22.2
UL 2367 recognized
UL 508 listed
Agencia de certificaciónCSA
UL
Standardization BodyUL
CSA

ETIM for 2CDE601102R0512 Disyuntores, fusibles (EC003538)

CaracterísticaAnchura (EF000008)
Valor25 mm
CaracterísticaAltura (EF000040)
Valor130 mm
CaracterísticaProfundidad (EF000049)
Valor108 mm
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C

DATASHEET - PDF

Título
Tamaño
Tipo
PDF PROTECTION & SAFETY EN
25 Mbytes
