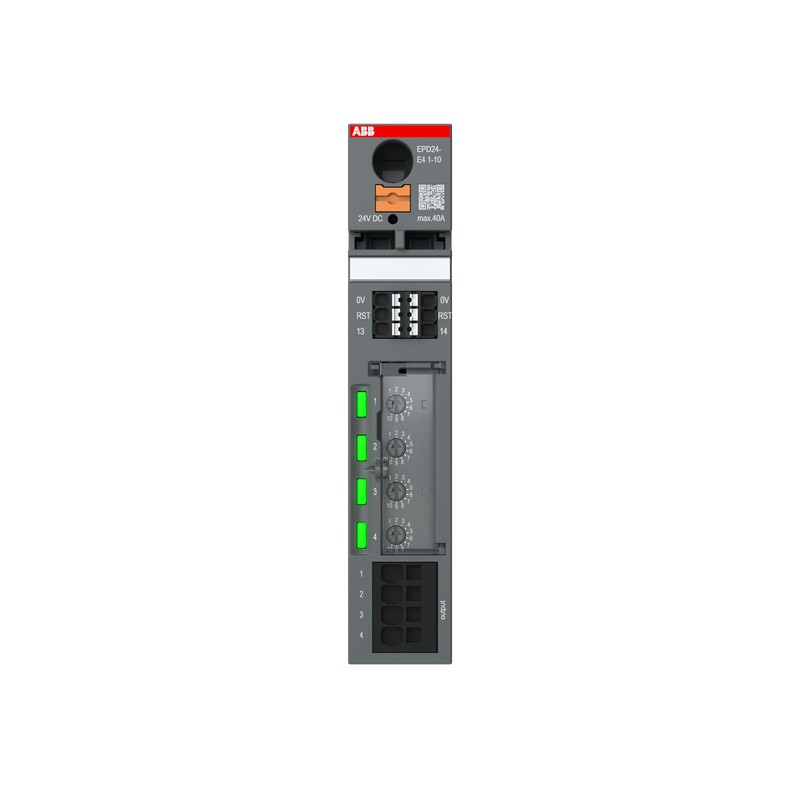

2CDE601102R0110 ABB Prot. Electronica EPD24-E4 1-10
2CDE601102R0110
ABB
Prot. Electronica EPD24-E4 1-10
EPD 24VDC Entry 4 Channel 1A-10A Electronic protection device 24VDC
Disyuntores, fusibles > Interruptor de protección
Otros dispositivos modulares
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Señal de salida | Group signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA. |
| Número de contactos auxiliares NO | 1 |
| Número de canales | 4 |
| Fallo de indicación de la señal (LED) | Red |
| Restablecimiento de fallos | Manual |
| Remoto | |
| Indicador de estado | Sí |
| Información adicional | Backup fuse for EPD24 not required |
| Destornillador recomendado | Screw Slot |
| Accesorios disponibles | Sí |
| Salida | Power MOSFET Switching Output (Positive Switching) without Galvanic Isolation |
| Observaciones | Parallel connection of outputs not permissible |
| Compatibilidad electromagnética (CEM) | Emisión - Clase B |
| Inmunidad - Clase A | |
| Longitud de pelado del cable | Circuito auxiliar 8 mm |
| Para N terminales 8 mm | |
| Circuito de entrada 18 mm | |
| Circuito de salida 10 mm | |
| Tiempo de retardo para el encendido | En cascada después del encendido con 24 VCC canal 1 100 ms |
| En cascada después del encendido con 24 VCC canal 2 200 ms | |
| En cascada después del encendido con 24 VCC canal 3 300 ms | |
| En cascada después del encendido con 24 VCC canal 4 400 ms | |
| Humedad de funcionamiento (RHamb) | 96 hrs/95% RH/40 °C |
| Reducción de potencia operativa | Derating 60 °C ... 70 °C: 2 %/K per channel output |
| Corriente nominal según la temperatura | 9AKK108468A1268 |
| Dispositivo de disparo por subtensión | Histéresis típica 2 V |
| OFF en typ. Uin < 16 V CC | |
| ON en typ. Uin > 19 V CC | |
| Indicador de circuito de carga > 80 % | Verde / Naranja |
| Eléctrica | |
| Característica de tropiezo | Electronic Time Controlled |
| Tensión nominal (Ur) | 24 V DC |
| Tensión nominal de aislamiento (Ui) | Circuito de salida 30 V DC |
| Tensión de salida (Uout) | typ. per 1 A: 0.012 V |
| Gama actual | 1 A |
| 2 A | |
| 3 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 8 A | |
| 10 A | |
| 7 A | |
| 9 A | |
| Pérdida de potencia | a carga nominal 5.6 W |
| Diseño | |
| Material de la carcasa | Moulded |
| Número RAL | RAL 7012 - Gris basalto |
| Color | dark grey |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 24-16 AWG |
| Rígido 24-16 AWG | |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK107492A1906 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230404 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20251028 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +70 °C | |
| Grado de protección | IP20 |
| Clase de protección | Conectado a tierra o aislado (Clase III) |
| Grado de contaminación | 2 |
| Resistencia a las vibraciones según IEC 60068-2-6 | 20 ciclos con carga de 0,8 pulgadas: 2 g 10 ... 500 ... 10 Hz |
| Dimensiones | |
| Ancho del product | 25 mm |
| Alto del producto | 130 mm |
| Largo del product | 108 mm |
| Peso del product | 0.175 kg |
| Diagrama de dimensiones | 9AKK108467A0009 |
| Ingeniería | |
| Datos de EPLAN | 9AAC171943_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 0.303 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CSA | 9AKK108468A2242 |
| Certificado cULus | 9AKK108468A2242 |
| Certificado cUR | 9AKK108467A1167 |
| Declaración de conformidad - CE | 9AKK108467A7547 |
| Declaración de conformidad - UKCA | 9AKK108468A0011 |
| Instalación | |
| Instrucciones y manuales | 9AKK108467A7088 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| Posición de montaje | vertical |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK108467A7088 |
| Curva característica tiempo-corriente | 9AKK108467A8028 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC003538 - Device circuit breaker |
| ETIM 10 | EC003538 - Device circuit breaker |
| UNSPSC | 39121601 |
| Clase electrónica | V11.0 : 27141901 |
| Código de categoría granular de IDEA (IGCC) | 4813 >> Circuit breakers |
| Código de clasificación de objetos | F |
| Normas | CSA 22.2 |
| UL 2367 recognized | |
| UL 508 listed | |
| Agencia de certificación | CSA |
| UL | |
| Standardization Body | UL |
| CSA | |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 25 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 108 mm |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
