> ABB>Industrial>2CDA283799R0401 ABB Interruptor automático M203-40 3p 40A
Anterior producto Siguiente producto

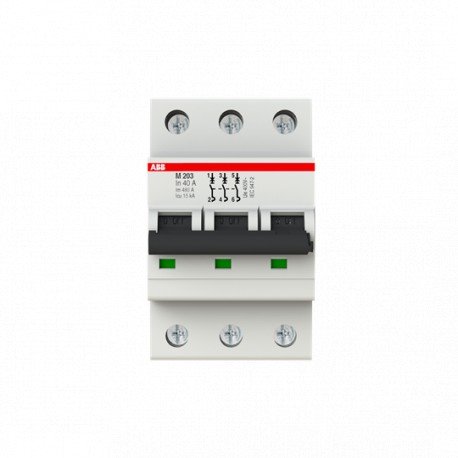

2CDA283799R0401 ABB Interruptor automático M203-40 3p 40A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CDA283799R0401 ABB Interruptor automático M203-40 3p 40A

2CDA283799R0401

ABB

Interruptor automático M203-40 3p 40A

M203-40A Disyuntor miniatura - 3P - 40 A

Más detalles


Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    M203-40A
  • ID de producto:
    2CDA283799R0401
  • Ean:
    4016779615099
  • Descripción del catálogo:
    M203-40A Disyuntor miniatura - 3P - 40 A
  • Descripción larga:
    M203- 40A Disyuntor en miniatura OM 40A, 3P

técnico

  • normas:
    IEC/EN 60947-2
  • Tensión operativa nominal:
    acc. a IEC 60947-2 400 V AC
  • Tensión de aislamiento nominal (UYo):
    según IEC/EN 60664-1 440 V
  • Tensión de soporte de impulso nominal (Uduende):
    4 kV
    a 2000 m 5 kV
    a nivel del mar 6,2 kV
  • Tipo de voltaje de entrada:
    corriente alterna
  • Corriente nominal (IN):
    40 A
  • Capacidad nominal de cortocircuito:
    (230 V CA) 12,5 kA
  • Capacidad de rotura definitiva de cortocircuito nominal (ICu):
    (400 V CA) 15 kA
  • Corriente de cortocircuito condicional nominal (INc):
    (230 V) 25 kA
  • Capacidad de rotura de cortocircuito de servicio nominal (ICs):
    (230 V CA) 12,5 kA
    (400 V CA) 7,5 kA
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Pérdida de energía:
    12,6 W
    en condiciones nominales de funcionamiento por poste 4,2 W
  • Conexión de fuente de alimentación:
    arbitrario
  • Indicación de posición de contacto:
    Rojo ENCENDIDO / Verde APAGADO
  • Clase de limitación de energía:
    3
  • Resistencia mecánica:
    Ciclo de 20000
  • Número de polos:
    3
  • Número de polos protegidos:
    3
  • Categoría de sobretensión:
    Iii
  • Apriete:
    2.8 N·m
  • Tipo de terminal de tornillo:
    Terminal bidireccional de elevación de cilindros a prueba de fallos
  • Marcado del actuador:
    E/S
  • Material del actuador:
    Grupo de Aislamiento II, Negro, Sellable
  • Material de la carcasa:
    Grupo de Aislamiento I, RAL 7035
  • Opciones proporcionadas:
    Protección solo magnética
  • Montaje en riel DIN:
    TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715
    TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
  • Posición de montaje:
    cualquier
  • Controlador de tornillo recomendado:
    Pozidriv 2
  • Accesorios disponibles:
    Sí
  • Capacidad de conexión:
    Barra de autobús 10 / 10 mm²
    Flexible con Ferrule 0.75 ... 16 mm²
    Flexible 0.75 ... 16 mm²
    Rígido 0,75 ... 25 mm²
    Varado 0.75 ... 25 mm²
  • Tamaño de instalación:
    acc. a DIN 43880 1
  • Tipo de terminal:
    Terminales de tornillo

medioambiental

  • Temperatura ambiente del aire:
    Operación -25 ... +55 °C
    Almacenamiento -40 ... +70 °C
  • Grado de Protección:
    IP20
    Carcasa con cubierta IP40
  • Grado de contaminación:
    3
  • Condiciones ambientales:
    28 ciclos
    con 55 °C / 90-96 %
    y 25 °C / 95-100 %
  • Resistencia a vibraciones según IEC 60068-2-6:
    5g, 20 ciclos a 5 ... 150 ... 5 Hz con carga 0.8 In
  • Resistencia a choques según IEC 60068-2-27:
    30g 2 choques 13 ms
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE y la Enmienda 2015/863, de 22 de julio de 2019
  • Información de RoHS:
    2CDK403009D2704
  • Declaración REACH:
    9AKK107492A1906
  • Información ambiental:
    9AKK107680A6947
  • SCIP:
    77ed95b2-329d-4f84-b101-3ecf65d77754 Alemania (DE)
  • Plantilla de informes de minerales de conflicto (CMRT):
    9AKK108468A3363

Dimensiones

  • Ancho en número de espaciados modulares:
    3
  • Ancho neto del producto:
    52.5milímetro
  • Altura neta del producto:
    88milímetro
  • Profundidad / Longitud de la red del producto:
    69milímetro
  • Peso neto del producto:
    0.42kg
  • Peso neto del poste:
    0,14 kg
  • Profundidad incorporada (T2):
    69 mm

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Unidades de nivel de paquete 1:
    cartón 1 pieza
  • Peso bruto de nivel 1 del paquete:
    0,45 kg

Certificados y declaraciones

  • Agencia de Certificación:
    EN
    Iec
  • Declaración de conformidad - CE:
    2CDK403009D2704

Instalación

Descargas populares

Clasificaciones

  • ETIM 8:
    EC000042 - Disyuntor miniatura (MCB)
  • ETIM 9:
    EC000042 - Disyuntor miniatura (MCB)
  • Categoría RAEE:
    5. Equipo pequeño (sin dimensión externa más de 50 cm)
  • RAEE B2C / B2B:
    De empresa a empresa
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • Clase electrónica:
    V11.0 : 27141901
  • IDEA Código de categoría granular (IGCC):
    4897 >> Disyuntores en miniatura
  • Código de clasificación de objetos:
    F

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
