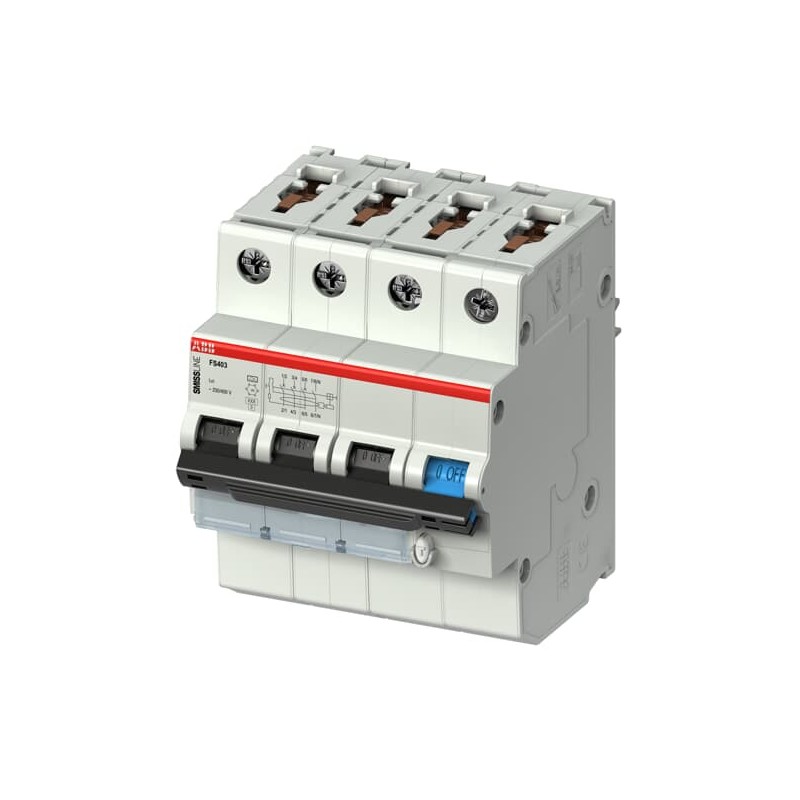

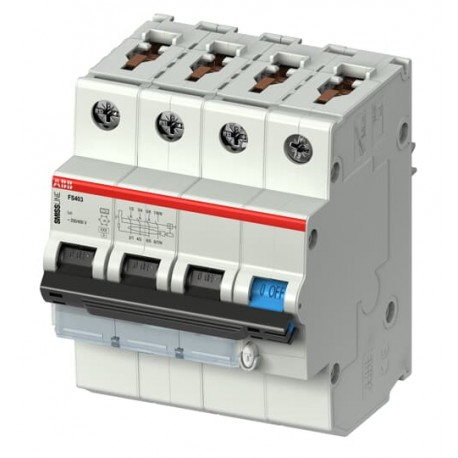

2CCL563330E0204 2ccl563330e0204 ABB SMISSLINE-I.Com FS403MK-C20/0.3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCL563330E0204 2ccl563330e0204 ABB SMISSLINE-I.Com FS403MK-C20/0.3

2CCL563330E0204

ABB

SMISSLINE-I.Com FS403MK-C20/0.3

Disyuntor de corriente residual conectable con protección contra sobrecorriente para el sistema SMISSLINE TP según IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacidad de rotura nominal Icn 10kAType F; AP-R (alta inmunidad) Tripping característica C Corriente nominal en 20A Sensibilidad nominal I Δn 0.3A Tensión nominal Ue 240/415VAC

Más detalles


Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
FS403MK-C20/0.3
ID de producto:
2CCL563330E0204
Ean:
7612271470876
Descripción del catálogo:
FS403MK-C20/0.3
Descripción larga:
Disyuntor de corriente residual conectable con protección contra sobrecorriente para el sistema SMISSLINE TP según IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacidad de rotura nominal Icn 10kAType F; AP-R (alta inmunidad) Tripping característica C Corriente nominal en 20A Sensibilidad nominal I Δn 0.3A Tensión nominal Ue 240/415VAC
n

Ordenar

Número electrónico (Suiza):
809180792
Ean:
7612271470876
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85362020

Dimensiones

Ancho neto del producto:
72 mm
Altura neta del producto:
91 mm
Longitud neta del producto:
97 mm
Profundidad / Longitud de la red del producto:
97 mm
Peso neto del producto:
545 g

Información de contenedores

Unidades de nivel de paquete 1:
cartón de 1 pieza
Ancho del nivel de paquete 1:
100 mm
Nivel de paquete 1 Altura:
90 mm
Nivel 1 del paquete Profundidad / Longitud:
75 mm
Peso bruto de nivel 1 del paquete:
583 g
Paquete Nivel 1 EAN:
7612271470876

Ambiental

Temperatura ambiente del aire:
Operación -25...40 °C
Estado rohs:
Siguiendo la Directiva 2002/95/CE de la UE, el 18 de agosto de 2005 y la modificación

Ul/CSA técnico

Clasificación de corriente de cortocircuito (SCCR):
0.3 A

Información adicional

Temperatura ambiente:
-25...40 °C
Grado de Protección:
IP20
Clase de limitación de energía:
3
Número de polos:
4
Número de polacos protegidos:
3
Característica de funcionamiento:
Instantáneo (APR Alta Inmunidad)
Categoría de sobretensión:
Ⅲ
Grado de contaminación:
2
Posición de los terminales neutros:
Correcto
Tipo principal del producto:
FS400
Nombre del producto:
Disyuntor de corriente residual con protección contra sobrecorriente
Capacidad de rotura de cortocircuitos de servicio nominal, en % de uci (ICs):
50 %
Sección transversal nominal:
1 - Núcleo sólido 0...35 mm²

4 - Multi-Cableado 0...35 mm²
Corriente nominal (IN):
20 A
Corriente residual nominal:
300 mA
Tensión nominal (UR):
240 / 415 V
Tensión de soporte de impulso nominal (UImp):
4 kV
Tensión de aislamiento nominal (UYo):
500 V
Tensión operativa nominal:
240 ... 415 V AC
Capacidad de rotura de cortocircuito de servicio nominal (ICs):
(415 V AC) 7,5 kA
Capacidad de cortocircuito nominal (ICn):
(240 / 415 V AC) 10 kA
Capacidad de rotura definitiva de cortocircuito nominal (ICu):
10 kA
Tipo de versión:
C
Fecha rohs:
20170426
Estándares:
IEC 61009-1

EN 61009-1

DIN EN 61009-1

EN 61009-2-1

DIN EN 61009-2-1
Característica de corte:
C
Tipo de corriente residual:
Un tipo K

Certificados y declaraciones (número de documento)

Hoja de datos, Información técnica:n9AKK107492A6192
Declaración de conformidad - CE:n2CCC005001D0201
Instrucciones y manuales:n9AKK107680A1664
Información de RoHS:n2CCC413008D0206_RoHS
Diagrama de dimensiones:n9AKK107492A6192

Clasificaciones

ETIM 4:
EC000003 - Disyuntor de corriente residual (RCCB)
ETIM 5:
EC000003 - Disyuntor de corriente residual (RCCB)
ETIM 6:
EC000905 - Disyuntor de fugas de la Tierra
ETIM 7:
EC000905 - Disyuntor de fugas de la Tierra
Código de clasificación de objetos:
Fb
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
n
'

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
