ABBIndustrial2CCF019049R0001 ABB Int. Limitador S803HV-SCL100-SR

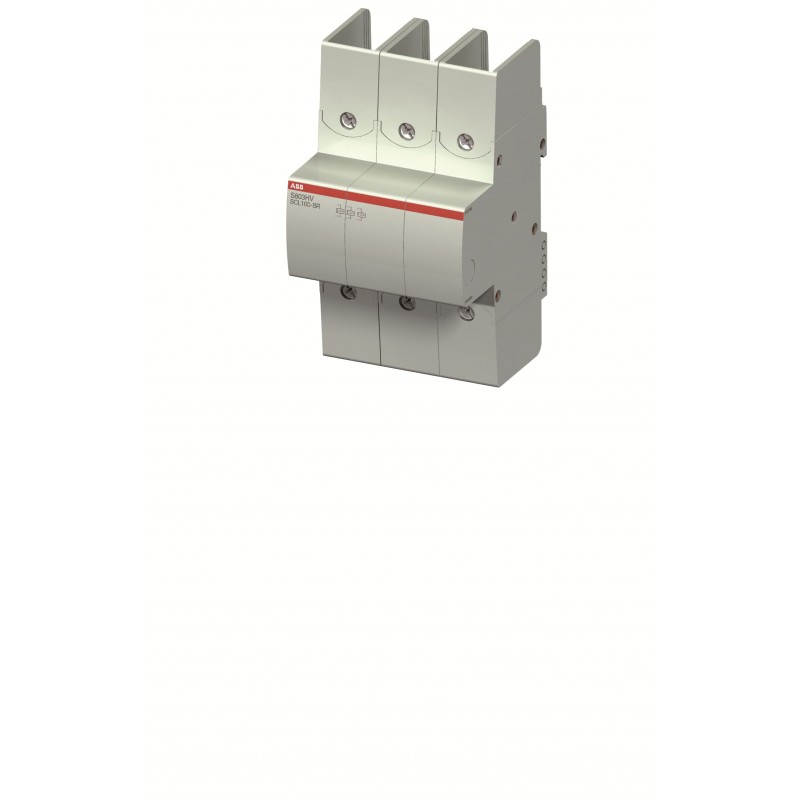

ABB 2CCF019049R0001 2CCF019049R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCF019049R0001 ABB Int. Limitador S803HV-SCL100-SR

Referencia: 2CCF019049R0001

Fabricante: ABB

Descripción:

Int. Limitador S803HV-SCL100-SR
S803HV-SCL100-SR

Categorías:

  • Componentes industriales de baja tensión > Limitador de corriente
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 787,14 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Adecuado paraS800HV
Corriente nominal de funcionamiento (Ie)100 A
Capacidad nominal de corte en cortocircuito en servicio (Ics)(580 / 1000 V AC) 10 kA
Potencia de salida aparenteSecondary 100000 V·A
Número de polos3P
Par de apriete3.5 N·m
Destornillador recomendadoPozidriv 2
Capacidad de conexiónFlexible 1 ... 50 mm²
Varado 1 ... 70 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Tensión nominal de operación580/1000 V AC
Tensión nominal de aislamiento (Ui)1000 V AC
Tensión nominal soportada por impulsos (Uimp)8 kV
Corriente nominal de cortocircuito condicional (Inc)15 kA
Corriente nominal ininterrumpida (Iu)100 A
Frecuencia nominal (f)50...60 Hz
Pérdida de potenciaTotal 23.4 W
en condiciones nominales de funcionamiento por polo 7.8 W
Diseño
Material de la carcasaInsulation group I, RAL 7035
Cumplimiento de Materiales
Información sobre RoHS9AKK107680A3903
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20190320
Declaración REACH9AKK108470A9089
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20250313
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambienteFuncionamiento -25 ... +60 °C
Almacenamiento -40 ... +70 °C
Grado de protecciónacc. to IEC 60529 IP20
Información medioambiental2CCY413207D0203
Dimensiones
Ancho del product81 mm
Alto del producto142 mm
Largo del product82.5 mm
Peso del product770 g
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso810 g
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CCC413015D0601
Instalación
Instrucciones y manuales9AKK106930A3418
Tipo de montajeDIN-Rail
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica2CCC413003C0208
Clasificaciones y estándares externos
ETIM 9EC000239 - Current limiter
ETIM 10EC000239 - Current limiter
Clase electrónicaV11.0 : 27370416
Código de clasificación de objetosF
NormasIEC/EN 60947-2

ETIM for 2CCF019049R0001 Interruptores de baja tensión (EC000239)

CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor15 kA
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor100 A
CaracterísticaLimitadores de corriente (EF007333)
ValorSí
