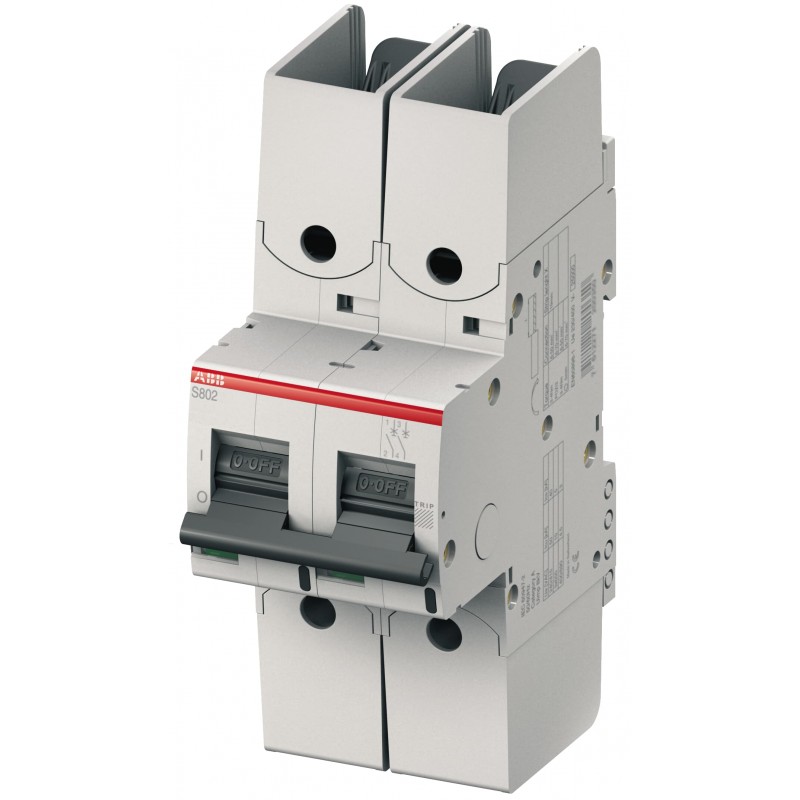

2CCF019030R0001 ABB Int.aut. S802HV-K80 2p 16A
2CCF019030R0001
ABB
Int.aut. S802HV-K80 2p 16A
MCB de alto rendimiento S802HV-K80
Disyuntores, fusibles > Interruptor magnetotérmico
Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲El pedido
| Cantidad De Orden Mínima: | 1 pieza |
| Arancel De Aduanas Número: | Ochenta y cinco millones trescientos sesenta y dos mil veinte |
Descargas Popular
| Ficha De Datos De Información Técnica: | 2CCC413003C0208 |
| Instrucciones y Manuales: | 2CCC413016M0008 |
Dimensiones
| Neto Del Producto Anchura: | 54 mm |
| Neto Del Producto De La Profundidad / Longitud: | 82.5 mm |
| Neto Del Producto De La Altura: | 142 mm |
| Peso Neto Del Producto: | 490 g |
Técnica
| Normas: | IEC/EN 60947-2 |
| Número de Polos: | Dos |
| Disparo Característica: | K |
| Corriente Nominal (In): | Un 80 |
| Tensión Nominal: | 580/1000 V AC |
| La Pérdida De Potencia: | en las Condiciones de Operación nominales por Polo 6.4 W |
| Tensión Nominal De Aislamiento (Uyo): | 1000 V AC |
| Frecuencia nominal (f): | 50 / 60 Hz |
| Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu): | (580 / 1000 V AC) kA 3 |
| De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics): | (580 / 1000 V AC) 2 kA |
| Categoría De Sobretensión: | III |
| Grado De Contaminación: | Dos |
| Nominal Soportada De Impulso De Tensión (Uimp): | 8 kV |
| Material De La Carcasa: | Aislamiento del grupo I, RAL 7035 |
| En Contacto Con La Indicación De Posición: | ON / OFF / VIAJE |
| Grado de Protección: | acc. IEC 60529 IP20 |
| Observaciones: | Conexión de la parte superior e inferior La conexión con CU sólo IP40 en caja con tapa Jaula terminal con tornillo de sujeción |
| Tipo De Terminal: | Terminales De Tornillo |
| La Conexión De Capacidad: | Flexible de 1 ... 50 mm2 Cadena 1 ... 70 mm2 |
| Par De Apriete: | 3.5 N·m |
| Se Recomienda El Controlador De Tornillo: | Pozidriv 2 |
| Montaje en Carril DIN: | TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715 TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715 |
| Posición De Montaje: | Cualquier |
Ambiental
| Temperatura Del Aire Ambiente: | Operación -25 ... +60 °C De Almacenamiento -40 ... +70 °C |
| Resistencia a los Golpes acc. IEC 60068-2-27: | 5 g 30 ms |
| Resistencia a las Vibraciones acc. IEC 60068-2-6: | 2 - el 13,2 Hz / 1 mm 13.2 - 100Hz / 0,7 g con carga 100% x Ie |
| Condiciones Ambientales: | El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96% El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100% El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C |
| RoHS Estado: | Siguientes de la UE de la Directiva 2011/65/UE |
Certificados y Declaraciones (Número de Documento)
| Declaración de Conformidad - CE: | 2CCC413009D0201 |
| Información Ambiental: | 2CCY413207D0203 |
| Instrucciones y Manuales: | 2CCC413016M0008 |
| RoHS Información: | 2CCC413008D0206 |
Información Del Envase
| Paquete De Nivel 1 Unidades: | 1 pieza |
| Paquete De Nivel 1 De Ancho De: | 152 mm |
| Paquete De Nivel 1 De La Profundidad / Longitud: | 60 mm |
| Paquete De Nivel 1 Altura: | 99 mm |
| Paquete De Nivel 1 Peso Bruto: | 580 g |
| Paquete de Nivel 1 EAN: | 7612271436797 |
Clasificaciones
| Objeto Código De Clasificación: | F |
| ETIM 4: | EC000042 - disyuntor Miniatura (MCB) |
| ETIM 5: | EC000042 - disyuntor Miniatura (MCB) |
| ETIM 6: | EC000042 - disyuntor Miniatura (MCB) |
| ETIM 7: | EC000042 - disyuntor Miniatura (MCB) |
| Característica | Valor |
|---|---|
| Profundidad de instalación (EF000218) | 82.5 mm |
| Curva de disparo (EF000889) | K |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Corriente nominal (EF000227) | 80 A |
| Tensión de aislamiento nominal Ui (EF001366) | 1000 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 8 kV |
| Tipo de tensión (EF000187) | CA |
| Frecuencia (EF000416) | 50 Hz |
| Clase de limitación de energía (EF002568) | 3 |
| Montaje empotrado (EF007517) | No |
| Acoplamiento de conductor neutro (EF005997) | No |
| Categoría de sobretensión (EF002569) | 3 |
| Grado de contaminación (EF002570) | 2 |
| Equipos adicionales posibles (EF008148) | Sí |
| Ancho en número de espacios modulares (EF002950) | 3 |
| Grado de protección (IP) (EF005474) | IP20 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Sección de conductor conectable (EF007343) | 0 mm² |
| Sección de conductor conectable sólido (EF007337) | 0 mm² |
| Protección contra explosiones (EF004663) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
