ABBIndustrial2CCF019028R0001 ABB Int.aut. S802HV-K50 2p 16A

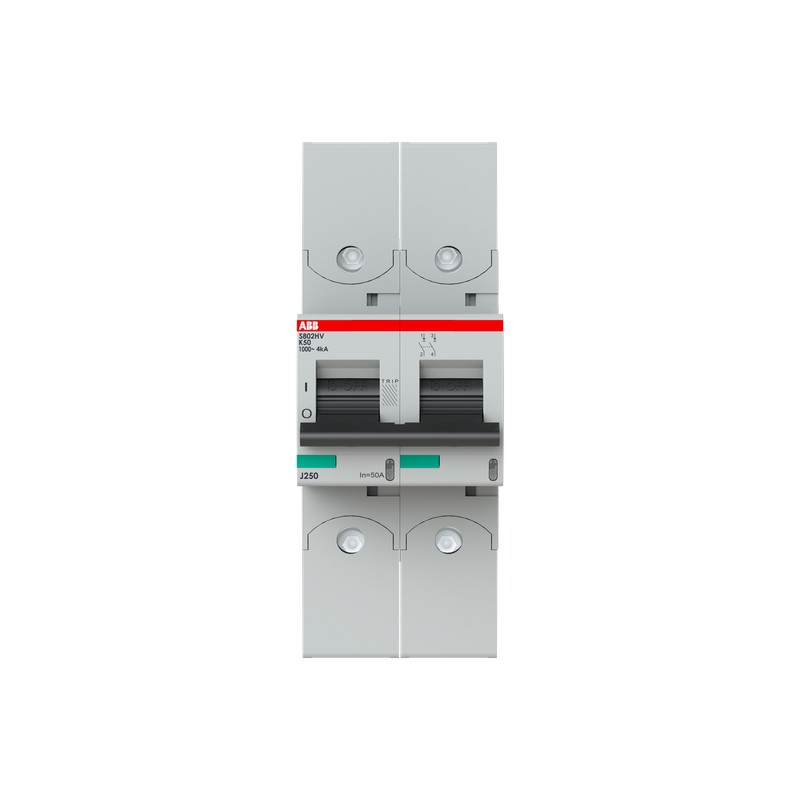

ABB 2CCF019028R0001 2CCF019028R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCF019028R0001 ABB Int.aut. S802HV-K50 2p 16A

Referencia: 2CCF019028R0001

Fabricante: ABB

Descripción:

Int.aut. S802HV-K50 2p 16A
Int. aut. S802HV-K50 2p 50A 4kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 525,88 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108471A1082
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 86.29 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil9AKK108470A2575
Declaración Ambiental de Producto - EPD9AKK108470A1695
9AKK108470A1696
Técnica
Capacidad nominal de corte en cortocircuito (Icu)(1000 V AC) 4 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics)(1000 V AC) 2.5 kA
Indicación de la posición del contactoON / OFF / TRIP
Clase de limitación de energía3
Número de postes protegidos2
Número de polos2P
Par de apriete3.5 N·m
Tipo de desbloqueoK
Marcado del actuadorI / O
Destornillador recomendadoPozidriv 2
Accesorios disponiblesSí
ObservacionesConnection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captive screw
Capacidad de conexiónFlexible 0 … 50 mm²
Rígido 0 … 70 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Característica de tropiezoK
Tensión nominal de operaciónacc. to IEC 60947-2 1000 V AC
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1000 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Tipo de tensión de entradaAC
Corriente nominal (In)50 A
Frecuencia (f)60...60 Hz
Frecuencia nominal (f)50/60 Hz
Pérdida de potenciaTotal 8.6 W
en condiciones nominales de funcionamiento por polo 4.3 W
Categoría de sobretensiónIII
Diseño
Material de la carcasaInsulation group I, RAL 7035
Cumplimiento de Materiales
Información sobre RoHS2CCC005084D0202
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20211214
Declaración REACH9AKK108470A9089
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20250313
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambienteFuncionamiento -40 ... 70 °C
Almacenamiento -40 ... 70 °C
Grado de protecciónIP20
Grado de contaminación2
Resistencia a las vibraciones según IEC 60068-2-61 milímetro 2 - 13.2 Hz
0.7g con carga 100% x Ie 13.2 - 100 Hz
Resistencia a los golpes según IEC 60068-2-275 g
30 ms
Información medioambiental2CCY413207D0203
Dimensiones
Anchura en número de espacios modulares3
Ancho del product54 mm
Alto del producto142 mm
Largo del product82.5 mm
Peso del product490 g
Profundidad incorporada (t2)82.5 mm
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso580 g
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CCC005084D0202
Instalación
Instrucciones y manuales2CCC413016M0008
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Clasificaciones y estándares externos
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
Clase electrónicaV11.0 : 27141901
Código de clasificación de objetosF
NormasIEC/EN 60947-2
UL 1077

ETIM for 2CCF019028R0001 Disyuntores, fusibles (EC000042)

CaracterísticaProfundidad de instalación (EF000218)
Valor82.5 mm
CaracterísticaCurva de disparo (EF000889)
ValorK
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor50 A
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor1000 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor8 kV
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia (EF000416)
Valor50 Hz
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor3
CaracterísticaGrado de contaminación (EF002570)
Valor2
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor3
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
