ABBIndustrial2CCF019019R0001 ABB Int.aut. S802HV-K6 2p 16A

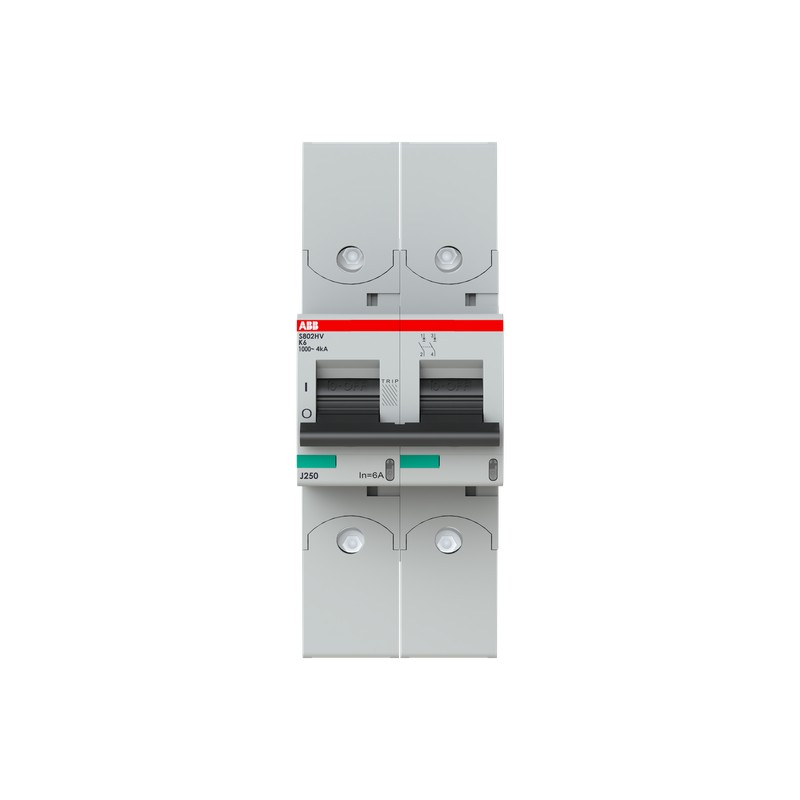

ABB 2CCF019019R0001 2CCF019019R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCF019019R0001 ABB Int.aut. S802HV-K6 2p 16A

Referencia: 2CCF019019R0001

Fabricante: ABB

Descripción:

Int.aut. S802HV-K6 2p 16A
MCB de alto rendimiento S802HV-K6

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 470,63 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

El pedido

Cantidad De Orden Mínima: 1 pieza
Arancel De Aduanas Número: Ochenta y cinco millones trescientos sesenta y dos mil veinte

Descargas Popular

Ficha De Datos De Información Técnica: 2CCC413003C0208
Instrucciones y Manuales: 2CCC413016M0008

Dimensiones

Neto Del Producto Anchura: 54 mm
Neto Del Producto De La Profundidad / Longitud: 82.5 mm
Neto Del Producto De La Altura: 142 mm
Peso Neto Del Producto: 490 g

Técnica

Normas: IEC/EN 60947-2
Número de Polos: Dos
Disparo Característica: K
Corriente Nominal (In): 6 Un
Tensión Nominal: 580/1000 V AC
La Pérdida De Potencia: en las Condiciones de Operación nominales por Polo 1.8 W
Tensión Nominal De Aislamiento (Uyo): 1000 V AC
Frecuencia nominal (f): 50 / 60 Hz
Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu): (580 / 1000 V AC) 4 kA
De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics): (580 / 1000 V AC) 2.5 kA
Categoría De Sobretensión: III
Grado De Contaminación: Dos
Nominal Soportada De Impulso De Tensión (Uimp): 8 kV
Material De La Carcasa: Aislamiento del grupo I, RAL 7035
En Contacto Con La Indicación De Posición: ON / OFF / VIAJE
Grado de Protección: acc. IEC 60529 IP20
Observaciones: Conexión de la parte superior e inferior
La conexión con CU sólo
IP40 en caja con tapa
Jaula terminal con tornillo de sujeción
Tipo De Terminal: Terminales De Tornillo
La Conexión De Capacidad: Flexible de 1 ... 50 mm2
Cadena 1 ... 70 mm2
Par De Apriete: 3.5 N·m
Se Recomienda El Controlador De Tornillo: Pozidriv 2
Montaje en Carril DIN: TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
Posición De Montaje: Cualquier

Ambiental

Temperatura Del Aire Ambiente: Operación -25 ... +60 °C
De Almacenamiento -40 ... +70 °C
Resistencia a los Golpes acc. IEC 60068-2-27: 5 g
30 ms
Resistencia a las Vibraciones acc. IEC 60068-2-6: 2 - el 13,2 Hz / 1 mm
13.2 - 100Hz / 0,7 g
con carga 100% x Ie
Condiciones Ambientales: El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo
El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96%
El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100%
El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C
El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C
RoHS Estado: Siguientes de la UE de la Directiva 2011/65/UE

Certificados y Declaraciones (Número de Documento)

Declaración de Conformidad - CE: 2CCC413009D0201
Información Ambiental: 2CCY413207D0203
Instrucciones y Manuales: 2CCC413016M0008
RoHS Información: 2CCC413008D0206

Información Del Envase

Paquete De Nivel 1 Unidades: 1 pieza
Paquete De Nivel 1 De Ancho De: 152 mm
Paquete De Nivel 1 De La Profundidad / Longitud: 60 mm
Paquete De Nivel 1 Altura: 99 mm
Paquete De Nivel 1 Peso Bruto: 580 g
Paquete de Nivel 1 EAN: 7612271436674

Clasificaciones

Objeto Código De Clasificación: F
E-nummer: Dos millones cien mil cinquenta y siete
ETIM 4: EC000042 - disyuntor Miniatura (MCB)
ETIM 5: EC000042 - disyuntor Miniatura (MCB)
ETIM 6: EC000042 - disyuntor Miniatura (MCB)
ETIM 7: EC000042 - disyuntor Miniatura (MCB)

ETIM for 2CCF019019R0001 Disyuntores, fusibles (EC000042)

CaracterísticaProfundidad de instalación (EF000218)
Valor82.5 mm
CaracterísticaCurva de disparo (EF000889)
ValorK
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor6 A
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor1000 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor8 kV
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia (EF000416)
Valor50 Hz
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor3
CaracterísticaGrado de contaminación (EF002570)
Valor2
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor3
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
