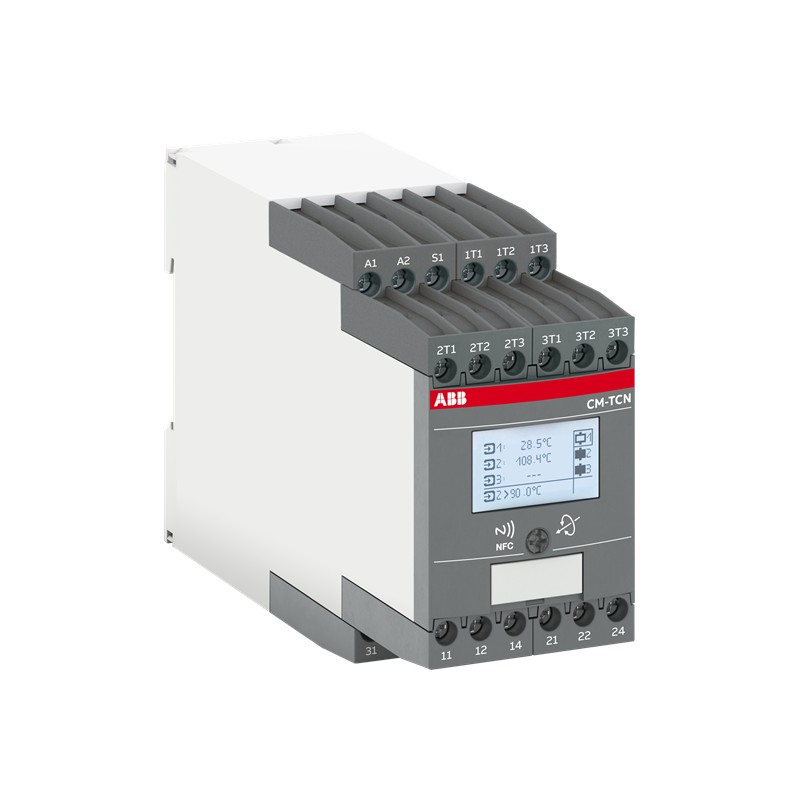

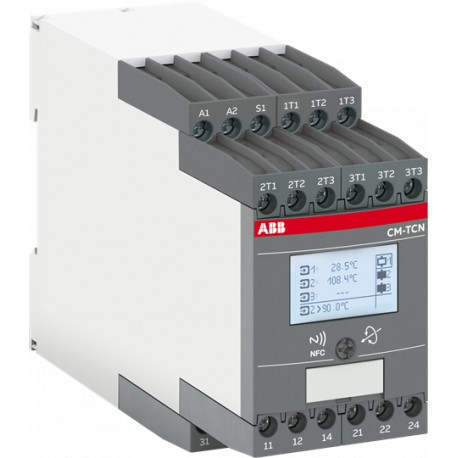

1SVR750740R0110 ABB RELE DE TEMP 3 SENSORES, -200ºC-850ºC
1SVR750740R0110
ABB
RELE DE TEMP 3 SENSORES, -200ºC-850ºC
CM-TCN.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614552519 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112286C0201 |
| Instrucciones y manuales | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 45 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.265 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | -200 ... 850 °C |
| Tipo de sensor | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC Hz | |
| Salida | 3 x 1 c/o contacts, configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 600 V | |
| Circuito de alimentación / Circuito de salida 600 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 2 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 9494b35d-fd64-486d-9382-8c6833858181 Germany |
| SCIP simplificado | f04f54e5-603b-4d97-be35-6c7ea2a58780 Germany |
| 325f9a0a-5047-43a5-93e2-cb28c47c4f58 Poland | |
| 209af901-abf0-4620-bf80-e1b52d96a899 Netherlands | |
| c61fdec8-b067-41ca-904b-651d6b1a883d Estonia | |
| 479b5846-f7dd-4518-bc14-6ed46a37f3a4 Greece | |
| 7a23c79b-4274-4f33-b1a9-b34bb8d270e0 Portugal | |
| 4239644a-72ad-4d95-a591-ae7811e096a0 Sweden | |
| 2a4a67e6-4002-4800-8ab6-af093f60d7bb Poland | |
| 42b956b0-66c4-4b91-9999-90fe5a8f5be6 Norway | |
| af54c2c3-3c03-46e2-b7d6-7a8431a141e5 Finland | |
| 2ec22e04-edba-4435-b36b-f4a3e3565b33 Belgium | |
| 3c676d70-e541-4d7c-8482-bd695977c8ce Italy | |
| 87ee0e23-af7b-4a14-b89d-b3ebf399d837 Germany | |
| 7eee33af-2f09-49be-b234-8708f7faf592 Denmark | |
| 308bc051-1c6e-4882-8cbb-16d2aae58a33 Germany | |
| b977e703-6732-4130-9399-8a347ea57a02 Croatia | |
| 8dadeab8-c361-4395-a13d-8ae01a355097 Czech Republic | |
| 981d9dce-0472-4f6a-bb2e-52b8b811eccf Hungary | |
| 22ab003b-c8d6-4a09-bd5a-9a632dc4f13d Bulgaria | |
| 4edb9d7a-1a1a-40a7-a8f1-6f2439e19cba Spain | |
| e4f9aaf5-f7c2-4b83-b311-e6e6c8b8a3ca Poland | |
| 324757bd-0410-4cf0-aee4-3d26ed8a2750 France | |
| 85a48b24-9915-4def-94cf-067315547dc1 Sweden | |
| 1bb58d38-3612-44d9-8b09-4709662b3fab Germany | |
| ee706f09-1aeb-4424-84a7-c44b34470b7b France | |
| 69cb3107-9814-4376-8bb7-36218c4ea70c Hungary | |
| e4bbf51f-2b5a-492b-84d6-e6ca843b61f2 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2018010303056014 |
| Certificado CSA | UL-CA-L140448-41-22600202-2 |
| Declaración de conformidad - CCC | 2020980303000208 |
| Declaración de conformidad - CE | 1SVD981067-00 |
| Declaración de conformidad - UKCA | 1SVD981067-10 |
| Certificado UL | UL-US-L140448-11-22600202-2 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 52.5 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.293 kg |
| Embalaje Nivel 1 EAN | 4013614552519 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712910 |
| Número E (Noruega) | 4187796 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | -200 °C |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
