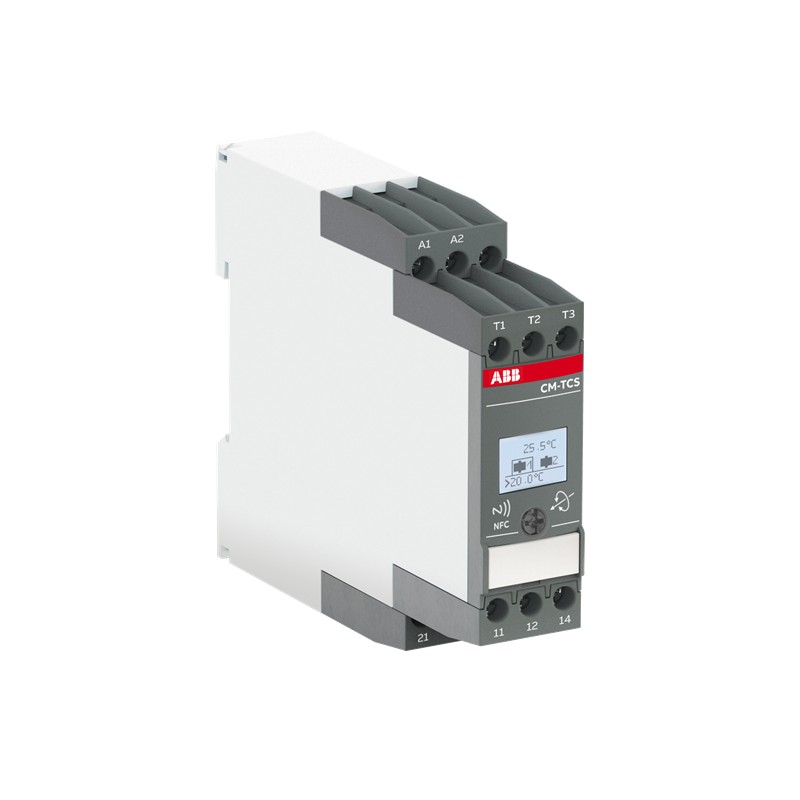

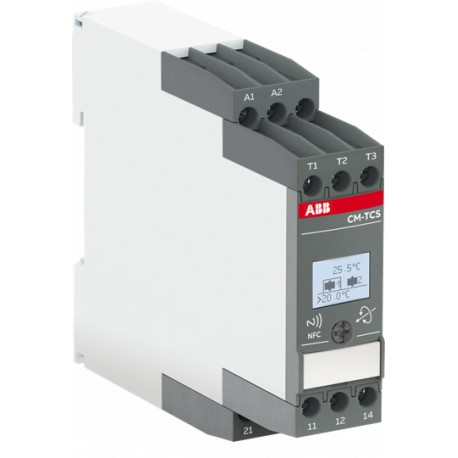

1SVR730740R0110 ABB Relé temperatura 1 sensor 24-240VAC/DC
1SVR730740R0110
ABB
Relé temperatura 1 sensor 24-240VAC/DC
CM-TCS.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614553110 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112286C0201 |
| Instrucciones y manuales | 1SVC730690M0000 |
| 1SAC200259M0001 | |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.152 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | -200 ... 850 °C |
| Tipo de sensor | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC Hz | |
| Salida | 2x 1 C/O Contacts, Configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 600 V | |
| Circuito de alimentación / Circuito de salida 600 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 2 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 5fbfc823-5156-41cc-a66b-ffcc71c571f1 Germany |
| SCIP simplificado | 085cf001-619b-4975-8b67-e676aabb8f6b Finland |
| 12cbdee0-13dd-4317-bbe0-99bfb424b500 Sweden | |
| 2c9bcd68-81e8-4c75-9ec5-c7d83d8cfeb0 Portugal | |
| 3090eb5a-456e-4a39-b5a4-9105559bbd72 Bulgaria | |
| 348d4f53-6d54-407d-bc52-a6531aac43d7 Spain | |
| 3ac2c488-17f9-4869-9532-09cd91b0b2fd Germany | |
| 4501ac42-78aa-4ad7-9cf8-41e21d34bb9b Poland | |
| 54748d21-27a6-43e2-917c-c51a5b309d98 Norway | |
| 54eb770f-64ef-47c2-9e6c-0556e0ac3296 Hungary | |
| 5d110ea3-4eef-417e-a393-f22f26d82b7c Germany | |
| 67c64a43-ca57-4b83-b87d-2175ce2d53ae Germany | |
| 77ca5fa3-5119-4f9e-a505-ef54cc5a26a0 Germany | |
| 822cc916-cb2f-435d-ba1c-90be8aa29e8f Italy | |
| 890a4925-fe35-4f21-9790-43872c246606 Czech Republic | |
| 8c390854-3be2-4c02-9da9-b2a6a0dcf0d4 Denmark | |
| 942329d4-4714-4e7d-a995-16d6dc747e8d Estonia | |
| 94a1447c-277b-4048-bfae-7514ff4f2db6 Greece | |
| a0055166-1385-4f72-bc6a-346f8163b707 Croatia | |
| a29c3c45-941a-412a-a675-15a675baed0a Poland | |
| c50829b8-34a6-4362-a74c-b19015ba7f2c Poland | |
| c8bb8b8b-57ac-4574-a8d3-afb9c2f7368d France | |
| cd10422a-75af-433b-a200-36c203b96866 Netherlands | |
| db786b22-4909-4cae-9f78-f76d2e162c05 Belgium | |
| e0a9a4d8-4de0-405b-9fab-d84b35ea1d31 Belgium | |
| e2049f95-baa7-43d0-9b65-a96b9de8e049 Sweden | |
| edd565b1-2fe7-4712-8dfc-91c58785c34d France | |
| f9cb3fef-f83b-4586-b738-f66ceaeb9e53 Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2018010303056014 |
| Certificado CSA | UL-CA-L140448-41-22600202-2 |
| Declaración de conformidad - CCC | 2020980303000208 |
| Declaración de conformidad - CE | 1SVD981086-00 |
| Declaración de conformidad - UKCA | 1SVD981086-10 |
| EU Data Act Compliance Declaration | 1SFC100125C0342 |
| Certificado UL | UL-US-L140448-11-22600202-2 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.172 kg |
| Embalaje Nivel 1 EAN | 4013614553110 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | -200 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
